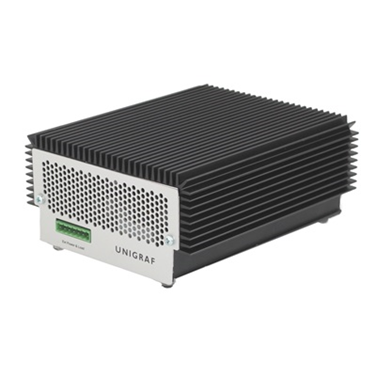

Unigraf UCD-340 外部 USB Type-C® 电源测试单元可测试 5 V 至 20 V 全范围的 USB-C Vbus 电压。被测设备（DUT）吸收和提供 Vbus 电流的能力可一直测试到 20 V / 5 A。USB-C 外部电源测试单元是 Unigraf UCD-340 测试工具的附加硬件。
重要参数

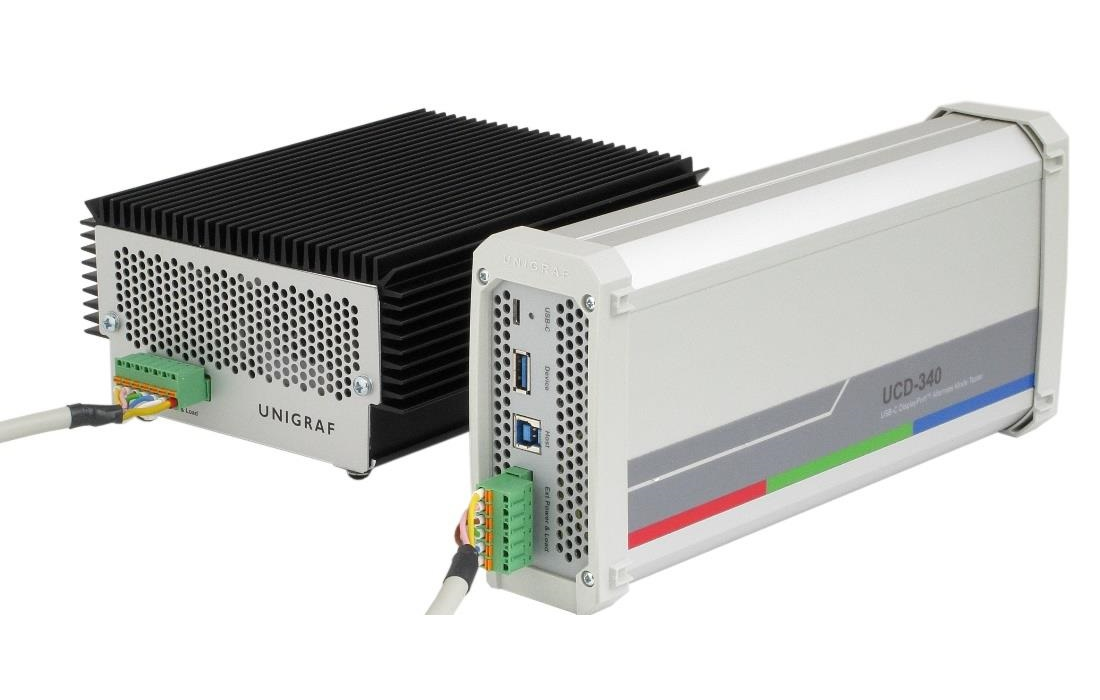

Unigraf UCD-340 USB-C DP Alt Mode 测试仪的配件
可测试 9 V 至 20 V 的 USB-C VBUS 电压
电流吸收和提供高达 20 V / 5 A
可通过 GUI 或软件 API 控制
USB-C外接电源测试单元
Unigraf UCD-340 外部 USB Type-C® 电源测试单元可测试 5 V 至 20 V 全范围的 USB-C Vbus 电压。被测设备（DUT）吸收和提供 Vbus 电流的能力可一直测试到 20 V / 5 A。USB-C 外部电源测试单元是 Unigraf UCD-340 测试工具的附加硬件。
供电选项：
UCD-340 供电选项（PDO）既可从 UCD Console GUI 设置和监控，也可通过称为测试系统接口（TSI）的高级软件 API 进行设置和监控。这为您提供了灵活的选项，可在研发桌面上或通过用于回归测试或生产线功能测试的自动化测试例程来验证 DUT 的能力和性能。
USB-C外接电源测试单元的产品特色：
• Unigraf UCD-340 USB-C DP Alt Mode 测试仪的配件
• 可测试 9 V 至 20 V 的 USB-C VBUS 电压
• 电流吸收和提供高达 20 V / 5 A
• 可通过 GUI 或软件 API 控制
USB-C外接电源测试单元的测试能力：
| VBUS power sink and source | 5V | 9V | 12V | 15V | 20V | |||
| 0.5A | 0.9A | 1.5A | 3A | 3A | 3A | 3A | 5A | |
| UCD-340 | √ | √ | √ | √ | ||||
| UCD-340，带外部电源测试单元 | √ | √ | √ | √ | √ | √ | √ | √ |
USB-C外接电源测试单元的基本特性：
产品种类： • USB Type-C
用例： • 研发调试
USB-C外接电源测试单元规格：
VBUS 电压范围 5 V 至 20 V；sink和souces
VBUS 电流范围 0.5 A 至 5 A；sink和souces
电源输入 100 至 240 V AC，50 / 60 Hz，最大 2.5 A
模块尺寸 220×170×92 mm
重量 2.45 kg
当前产品：USB-C外接电源测试单元(适用于UCD-340)
