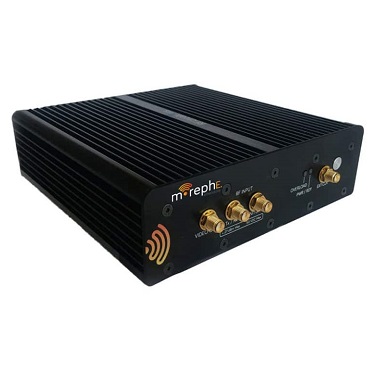

蓝牙综合测试仪MorephE

蓝牙综合测试仪仪MorephE是一款多功能可选配置的蓝牙信号测试分析设备,可记录和播放,可作为蓝牙协议分析仪、蓝牙BR/EDR射频测试仪(研发和生产)、蓝牙5.x LE射频测试仪(研发和生产)、802.15.4射频测试仪、高通QBHSL射频测试仪、联发科mHDT射频测试仪、蓝牙LE广告和扫描模拟器、蓝牙5.x流量生成器、WiFi协议分析仪、WiFi流量生成器等。

重要参数:

  • 支持协议:支持经典蓝牙BR/EDR,低功耗蓝牙BLE 5.4

  • 支持协议:支持支持高通Qualcomm QBHSL, 联发科MediaTek mHDT

  • 支持协议:Wi-Fi: 802.11, WPAN IEEE 802.15.4

  • 射频性能:可根据要求提供自定义2.4GHz RF PHY

  • 可收可发可回放:超线性蓝牙信号发射器和接收器,支持4小时的记录"Record"和播放"Playback"

  • 支持干扰测试:可选外部USB供电射频放大器用于干扰测试

  • 全功能:协议分析、PHY测试或流量生成频带捕获,2.4GHz ISM频带上同时进行RX/TX

  • 内置电源:内置6 GHz连续波电源

  • 全场景:支持研发测试环境,也支持生产测试场景

  • 自动化:用于自动化测试应用程序的开放式API

  • 工作模式:可独立工作,也可以连电脑,配套协议分析软件支持Windows、MacOS和Linux

产品详情

蓝牙综合测试仪MorephE

蓝牙综合测试仪MorephE是一款多功能可选配置的蓝牙信号测试分析设备,可以支持蓝牙射频协议测试及抓包回放,主要功能包括:蓝牙信号抓包回放仪、蓝牙协议分析仪、蓝牙BR/EDR射频测试仪(研发和生产)、蓝牙5.x LE射频测试仪(研发和生产)、802.15.4射频测试仪、高通QBHSL射频测试仪、联发科mHDT射频测试仪、蓝牙LE广告和扫描模拟器、蓝牙5.x流量生成器、WiFi协议分析仪、WiFi流量生成器等。

基于Moreph30,可通过升级硬件和软件Etherstore以升级到MorephE (Etherstore),MorephE将Moreph30的出色功能与录制和播放整个2.4GHz ISM频段的能力相结合。它可以存储长达4小时的记录或用户提供的波形,然后再根据这些记录或用户提供的波形播放蓝牙信号,即Record & Playback。
MorephE可以在自动模式下操作,也可以通过USB或以太网连接到控制主机平台。可以用于射频站点调查、频谱规划、互操作性和接收器测试等。

性能强大的蓝牙WiFi一体化射频测试协议分析设备

支持协议:支持经典蓝牙BR/EDR 5.4
支持协议:支持低功耗蓝牙BLE 5.4
支持协议:支持支持高通Qualcomm QBHSL, 联发科MediaTek mHDT支持协议:Wi-Fi: 802.11
支持协议:WPAN IEEE 802.15.4
射频性能:可根据要求提供自定义2.4GHz RF PHY
记录和播放:支持4小时的记录"Record"和播放"Playback"
支持干扰测试:可选外部USB供电射频放大器用于干扰测试
可定制任何应用程序:协议分析、PHY测试或流量生成频带捕获:在整个2.4GHz ISM频带上同时进行RX/TX
全功能:超线性信号接收器和发射器
内置电源:内置6 GHz连续波电源
全场景:支持研发测试环境,也支持生产测试场景
自动化:用于自动化测试应用程序的开放式API
独立工作:独立于任何主机执行测试场景,自带电池和microSD卡, 独立启动和抓包存储,无需连电脑可通过blueSPY升级到协议分析仪
体积小:尺寸15.9 x 15.0 x 4.7 cm
逻辑分析:16通道逻辑分析仪选项
软件支持:也可以连电脑工作,配套协议分析软件可在Windows、MacOS和Linux上运行

蓝牙综合测试仪MorephE具有不同功能配置

蓝牙射频协议测试仪MorephE根据不同的license,配合不同软件,可以实现多种功能:
记录和播放:内置用于记录"Record"和播放"Playback"的Etherstore应用程序
MorephE的射频环境分析仪应用程序可以分析捕获的文件,以:
(1)生成一个分数,指示蓝牙设备在环境中运行的挑战性
(2)为蓝牙设备生成清晰的信道评估
(3)为WiFi设备生成清晰通道评估
蓝牙协议分析仪
蓝牙BR/EDR射频测试仪(研发和生产)
蓝牙5.x LE射频测试仪(研发和生产)
802.15.4射频测试仪
高通QBHSL射频测试仪
联发科mHDT射频测试仪
蓝牙LE广告和扫描模拟器
蓝牙5.x流量生成器
WiFi协议分析仪
WiFi流量生成器

蓝牙信号抓包回放仪MorephE

基于Moreph30,可通过升级硬件和软件Etherstore以升级到MorephE (Etherstore),MorephE将Moreph30的出色功能与录制和播放整个2.4GHz ISM频段的能力相结合。它可以存储长达4小时的记录或用户提供的波形,然后再根据这些记录或用户提供的波形播放蓝牙信号,即Record & Playback。
MorephE可以在自动模式下操作,也可以通过USB或以太网连接到控制主机平台。可以用于射频站点调查、频谱规划、互操作性和接收器测试等。

蓝牙射频环境分析仪MorephE

MorephE的射频环境分析仪RF environment analyzer应用程序可以分析捕获的文件,以:

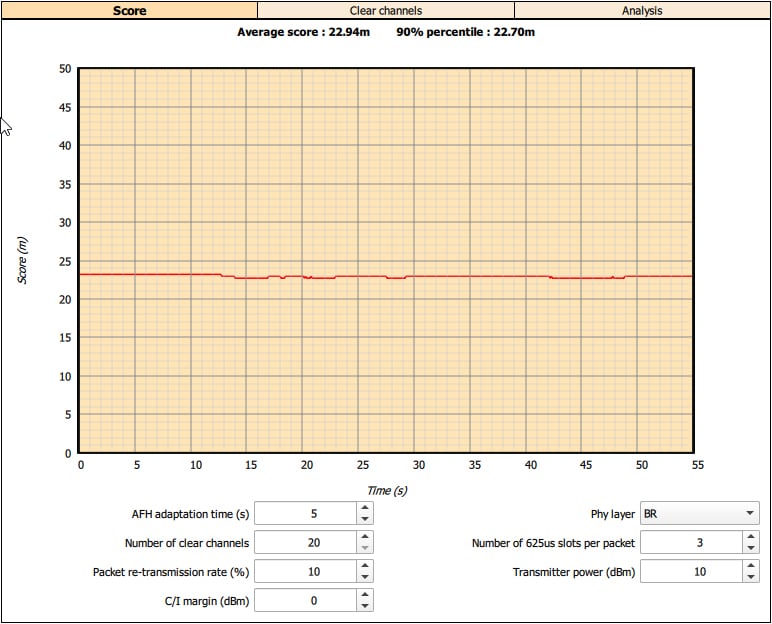

生成一个分数,指示蓝牙设备在环境中运行的挑战性。

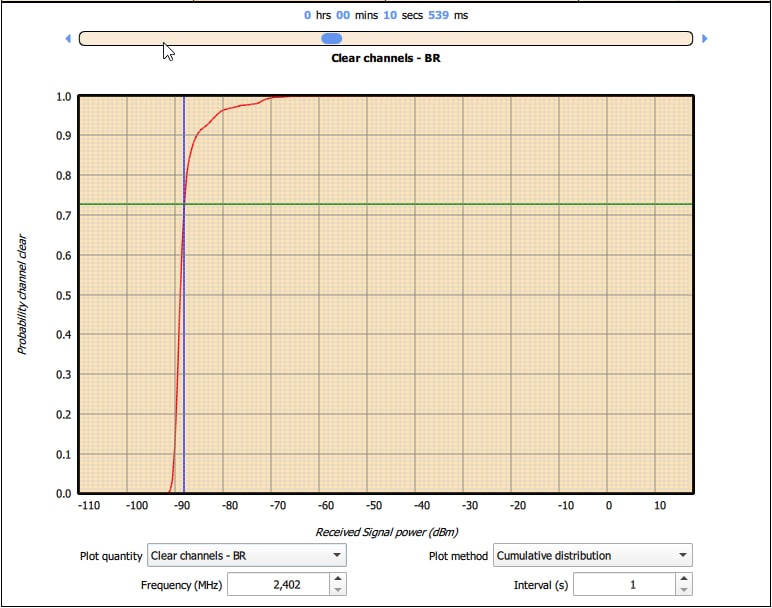

为蓝牙设备生成清晰的信道评估。
为WiFi设备生成清晰通道评估。
分析频带内的能量,以确定该能量的可能来源。

蓝牙协议分析仪MorephE + BlueSPY

蓝牙射频协议分析仪MorephE配合BlueSPY™软件即可成为一款并行多标准宽带协议分析仪,提供多种配置选项,以解决实验室、生产测试和现场的“现实世界”测试挑战。MorephE BlueSPY是一款功能强大性能卓越的协议分析仪,可支持经典蓝牙(BR/EDR)、蓝牙低能耗(BLE)、高通Qualcomm®蓝牙高速链路、WiFi 802.11和WPAN 802.15.4。凭借对LE Audio的支持和提供定制PHY选项的灵活性。

BlueSPY是一款功能强大的多功能多协议分析软件,可支持:

经典蓝牙®(BR/EDR)
低能耗蓝牙(BLE)
高通®蓝牙高速链路
IEEE 802.15.4标准
根据要求定制PHY功能
频道发声准备就绪!
支持Windows、MacOS和Linux。
同时在13个信道上检测WiFi数据包。
真正的WiFi数据包定时:包括WiFi在内的所有数据包都由Moreph SDR精确地打上时间戳。
硬件平台的选择:moreph30或mini-moreph。
简单易用,熟悉的用户界面。
高级筛选选项,用于查找所需的数据包。按设备、协议、物理层或任意搜索查询进行筛选。
集成摘要视图可以一起显示协议和物理层的任何组合。
频谱视图显示数据包和背景功率。
自主捕获模式,实现真正的便携式嗅探。
实时或捕获后解密。
用RSSI和频率偏移/容差标记的所有捕获的分组。
HCI-UART、HCI-SPI捕获和解码。

蓝牙信号发生器MorephE

适用于MorephE的Bluetooth 5.3流量生成器应用程序能够同时生成大量BR/EDR/LE信号。信号可以被放置在任意信道上,并且可以在同一信道上重叠。每个信号都根据其传输时间、信道、功率、内容和RF失真进行了充分的参数化。定义要生成的场景的数据以csv文件的形式下载到Moreph30。该文件可以使用GUI或电子表格应用程序生成。该应用程序包括自动前导码、同步字、CRC和白化生成,以帮助分组定义。Moreph30既可以在控制主机上操作,也可以在从USB记忆棒读取场景定义的情况下独立运行。

WiFi信号发生器MorephE

适用于MorephE的WiFi流量生成器应用程序能够同时生成大量b/g/n WiFi信号。信号可以被放置在任意信道上,并且可以在同一信道上重叠。根据信号的传输时间、功率、调制/编码方案和持续时间对信号进行参数化。生成的分组包含正确的同步/训练序列,但其中包含的数据是随机的。支持DSSS和OFDM物理。不支持STBC和波束成形。定义要生成的场景的数据以csv文件的形式下载到Moreph30。该文件可以使用琥珀色GUI或电子表格应用程序生成。该单元既可以在控制主机上操作,也可以在从USB记忆棒读取场景定义的情况下独立运行。

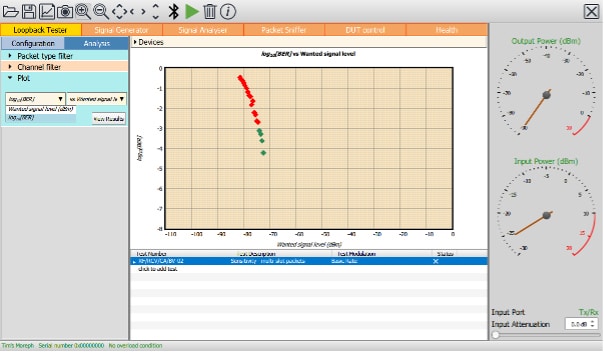

蓝牙射频测试仪MorephE - 经典蓝牙BR/EDR

适用于MorephE的经典蓝牙BR/EDR射频测试仪应用程序可以执行经典蓝牙BR/EDR射频物理层测试规范中规定的所有测试,而不需要外部测试设备,带外阻塞除外。Moreph30可以作为信号测试仪,通过空中对被测器件(DUT)进行完全控制。它也可以用于非信令模式,分析DUT发送的分组,以及同时生成所需信号和干扰信号供DUT接收。

支持所有BT 5 RF PHY测试用例
覆盖范围广,无需额外的测试设备
C/I和内部产生的互调信号
精确的功率控制至-115dBm
全面支持光谱测试
快速的
2秒启动时间
快速连接到被测设备
查询和寻呼数据包同时在多个信道上传输
接收器同时监听所有频道
专用并行处理
通过综合GUI或Python/C dll进行简单控制。

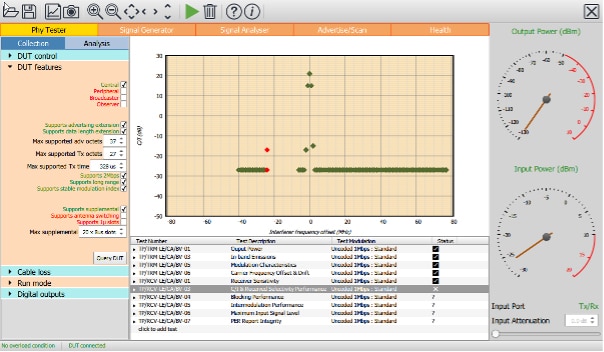

蓝牙射频测试仪MorephE - 低功耗蓝牙BLE

适用于MorephE的蓝牙®LE射频测试仪应用程序可以执行蓝牙®射频物理层测试规范中规定的所有测试,无需外部测试设备,但有一些小的限制。在不可能与被测设备建立物理连接的情况下,应用程序可以利用广告和扫描数据包来激发设备的响应,并执行发射机和接收机测试。该应用程序还可以分析实时链路上的分组,并充当能够同时产生所需信号和干扰信号的信号发生器。

支持所有BT 5.3 RF-PHY测试用例
覆盖范围广,无需额外的测试设备
C/I、阻塞和内部产生的互调信号
用于编码PHY测试的精确功率控制为-115dBm
全面支持带内排放
全面支持Bluetooth®5低能耗功能
2Mbps的速度
编码PHY
AoA/AoD
快速的
带内发射测试在2.5毫秒内完成
2秒启动时间
同时在多个频道上进行广告和收听
通过综合GUI或Python/C dll进行简单控制

蓝牙信号仿真器MorephE - LE广告和扫描模拟器

MorephE可以作为蓝牙广告商模拟器和监视器进行工作。该应用程序可以同时监听所有主要和次要广告频道。当Morephe30被配置为扫描仪时,这大大减少了测试时间。
MorephE充当蓝牙广告商,能够生成扩展广告和定期广告事件
MorephE充当蓝牙扫描仪,能够从传统或扩展的广告数据包中请求广告数据
MorephE充当蓝牙嗅探器,能够解码传统广告、扩展广告和定期广告事件以及相关扫描请求。
MorephE生成有关可扫描数据包数量、扫描请求数量和成功引发的扫描响应数量的统计信息。

高通QBHSL射频测试仪MorephE

适用于MorephE的高通蓝牙高速链路(Qualcomm® Bluetooth® High Speed Link (QBHSL))射频测试仪应用程序可以执行蓝牙射频物理层测试规范中规定的所有测试,无需外部测试设备,但有一些小的限制。在不可能与被测设备建立物理连接的情况下,应用程序可以利用广告和扫描数据包来激发设备的响应,并执行发射机和接收机测试。该应用程序还可以分析实时链路上的分组,并充当能够同时产生所需信号和干扰信号的信号发生器。

关于RFcreations

RFcreations是一支由技术精湛、知识渊博的专业工程师组成的核心团队,在射频和数字硬件、嵌入式、协议栈和用户界面软件的设计和开发方面拥有数十年的经验。包括针对行业领先客户和合作伙伴的生产测试。从半导体,到高价值的消费终端产品,再到颠覆性的无线连接生态系统,RFcreations了解从“创意”到“生产”的过程中所涉及的复杂性。
总部位于剑桥的RFcreations继承了我们之前的卓越创新和颠覆性技术,并努力为这一传统做出贡献。
RFcreations的愿景是根据第一原则创建分析和测量产品,真正解决客户的挑战,而不是简单地复制现有的产品。
