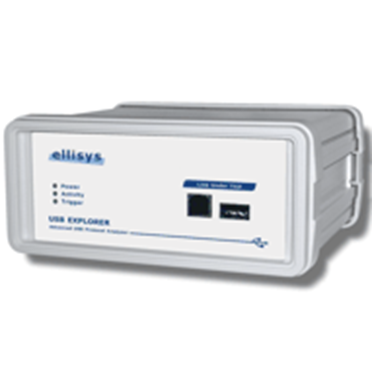

USB协议分析仪EX260

Ellisys USB Explorer 260（简称EX260）是一款复杂的协议测试系统，用于 USB 流量监控、驱动程序和软件堆栈调试、协议合规性验证和性能分析。EX260可以减少您的研发开发。时间，通过及早发现问题并更高效地调试，并且可以改进质量和可靠性，通过验证是否符合规范

重要参数

分析任何速度的 USB 1.1 和 USB 2.0 链路，包括 OTG 和所有速度和所有电压的新型 InterChip-USB;
模拟 USB 主机和设备;
为压力和错误恢复测试注入预定义的错误模式;
自动验证是否符合 USB 和类规范。

产品详情

Ellisys USB协议分析仪USB Explorer 260（EX260）

专业的USB 1.1, 2.0协议分析仪
EX260是专业的强大的USB 1.1, 2.0一体化协议分析仪，具有以下的特点：
分析任何速度的 USB 1.1 和 USB 2.0 链路，包括 OTG 和所有速度和所有电压的新型 InterChip-USB;
模拟 USB 主机和设备;
为压力和错误恢复测试注入预定义的错误模式;
自动验证是否符合 USB 和类规范。

USB 2.0协议分析仪USB 2.0 Protocol Analyzer Explorer 260 (EX260)具有不同配置

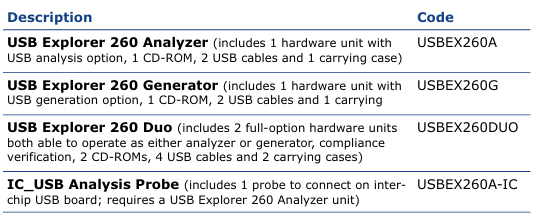

EX260的配置有：
EX260A: USB 2.0协议分析仪
EX260G: USB 2.0协议发生器
EX260DUO: USB 2.0协议分析仪+USB2.0协议发生器+USB 2.0认证测试软件
EX260A-IC: IC_USB分析探头

Ellisys USB协议分析仪USB Protocol Analyzer Explorer具有多种型号

分别是：
EX200: USB 2.0 Protocol Analyzer
EX260: USB 2.0 Protocol Analyzer + USB 2.0 Protocol Generator + USB 2.0 Compliance Test
EX280: USB 3.0 Protocol Analyzer + USB 3.0 Protocol Generator + USB 3.0 Compliance Test
EX350: USB 3.1 Protocol Analyzer + USB 3.1 Protocol Generator + USB 3.1 Compliance Test + USB Power Delivery Protocol Analyzer & Generator
CTR1: USB Type-C Protocol Analyzer + USB 2.0 Protocol Analyzer + USB Power Delivery Protocol Analyzer + Generator

USB3.0协议分析仪USB 2.0 Protocol Analyzer Explorer 260 (EX260)典型测试环境

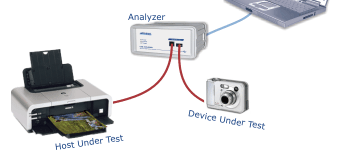

协议分析仪环境搭建
USB Explorer 260 分析仪以直通模式连接并记录 USB 主机和设备之间交换的任何流量。主机可以是 PC，嵌入式主机或 USB Explorer 260 发生器。

信号发生器环境搭建
连接了 USB Explorer 260 发生器和 USB Explorer 260 分析仪在 USB 主机和设备之间处于直通模式。发电机注入链路上的编程错误，而分析仪以非侵入式方式记录主机和设备之间交换的任何流量.

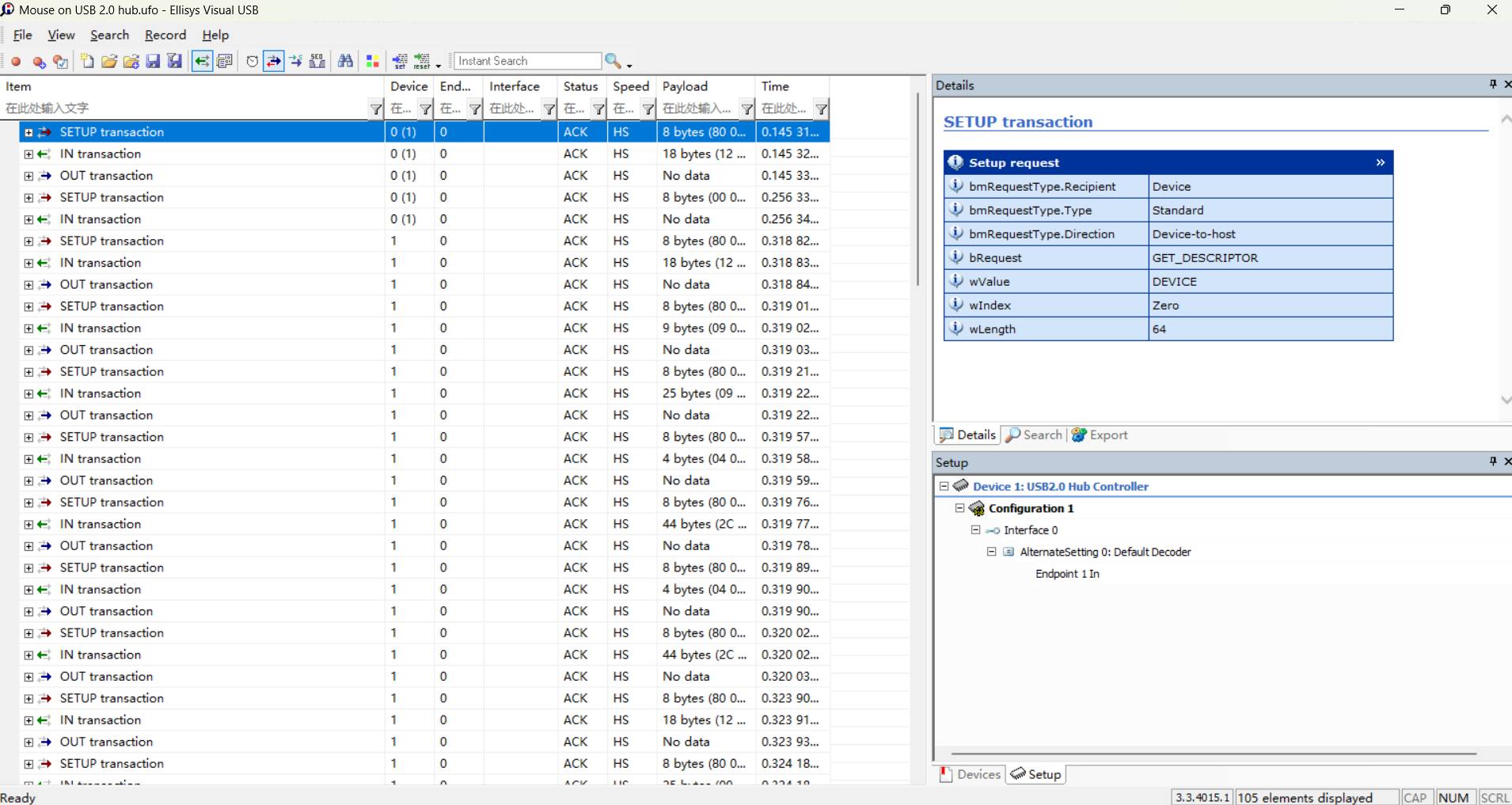

软件概述
Ellisys软件应用程序以灵活且易于理解的方式提供可现场验证和无处不在的数据包、交易事务、及其他通信的详细解码。

技术规范

分析仪特性

Supported specifications: USB 1.0, 1.1, 2.0, OTG and IC-USB
Supported link speeds: 1.5, 12 and 480 Mbit/s with automatic discovery
Timestamp accuracy: 16.67 ns precision
Low-level errors: detection of bit-stuffing, CRC-5 and CRC-16 errors
Bus states: detection and measurement of Reset, Suspend, Keep Alive and High-Speed Handshake states

发生器特性

Supported specifications: USB 1.0, 1.1, 2.0, OTG and IC-USB
Supported link speeds: 1.5, 12 and 480 Mbit/s
Supported modes: host, device and inline error injection
Timing accuracy: 16.67 ns precision

关于Ellisys

Ellisys是领先的Bluetooth，Wi-Fi，USB 2.0，SuperSpeed USB 3.1，USB Power Delivery（USB充电），USB Type-C，DisplayPort和Thunderbolt技术的先进协议测试解决方案供应商。
Ellisys通过在适当的时间为开发人员提供正确的创新工具，使这些有前景的市场以安全和自信的方式发展，有助于确保这些技术得到迅速和广泛的接受。
