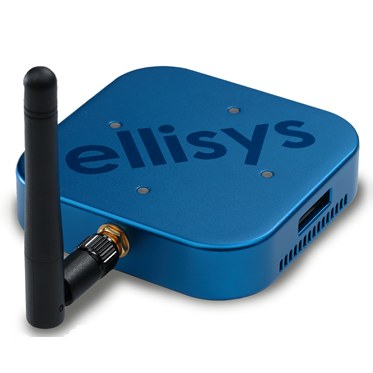

蓝牙协议分析仪BTR1

蓝牙协议分析仪Ellisys Bluetooth Tracker (简称BTR1)是一款具有同时捕获蓝牙LE (Bluetooth Low Energy)、Wi-Fi 802.11 1x1a/b/g/n、2.4GHz频谱、HCI(UART,SPI)、Logic信号的低功耗蓝牙协议分析工具,体积小巧,轻便易用,是颇受欢迎的蓝牙协议分析仪。

重要参数:

  • 一体化:具有同时捕获蓝牙低功耗(BLE)、Wi-Fi 1x1、2.4GHz频谱、HCI(UART,SPI)、WCI-2、逻辑信号,同步精度达到亚微秒。

  • 宽带捕获:可靠的捕获所有蓝牙低功耗通道。

  • 非常紧凑:尺寸为7.5x 7.5 x 1.7 cm (2.9 x 2.9 x 0.7'')

  • USB供电:非常便携、方便、环保

  • 易升级:通过简单的软件更新即可支持新规格,无需更改硬件

  • 支持Wi-Fi:同时调试Wi-Fi a / b / g / n和BLE连接以及共存

  • 原始的2.4 GHz频谱捕获:表征无线环境及可视化干扰

  • 专业软件:使用广受好评,广泛采用和高度灵活的Ellisys多协议分析软件。

  • 所有协议和配置文件:极好的协议解码

  • 支持逻辑分析:可视化数字信号,如GPIO,中断,调试端口等,并与BLE和Wi-Fi流量完全同步

  • 免费维护:免费终身软件更新以及免费的全功能查看软件,可以在任何计算机上使用解锁的硬件

产品详情

低功耗蓝牙协议分析仪Ellisys Bluetooth Tracker BTR1

低功耗蓝牙BLE协议分析仪Ellisys Bluetooth Tracker (简称BTR1)是一款具有同时捕获蓝牙LE (Bluetooth Low Energy)、Wi-Fi 802.11 1x1a/b/g/n、2.4GHz频谱、HCI(UART,SPI)、Logic信号的低功耗蓝牙协议分析工具,体积小巧,轻便易用,是颇受欢迎的蓝牙协议分析仪。

性能强大的低功耗及Wi-Fi一体化协议分析仪
捕获无线流量是蓝牙调试的一个非常重要的方面,但其他信息对于了解整个蓝图同样重要。 Ellisys蓝牙协议分析仪BTR1支持一键式并发和严格同步捕获:
蓝牙低功耗Bluetooth Low Energy
Wi-Fi 1x1 802.11 a / b / g / n [企业版]
2.4 GHz频谱分析[专业版]
UART HCI(2端口)和SPI HCI(2端口)[专业版]
逻辑信号分析[专业版]
无线共存接口2(WCI-2)[专业版]

蓝牙协议分析仪Bluetooth Tracker (BTR1)具有不同配置

分别是:
BTR1-BAS, 支持BLE 4.2, 4.0蓝牙协议解析
BTR1-STD, 支持BLE 4.2, 4.0蓝牙实时抓取并实时协议解析
BTR1-PRO, 支持BLE 5.4, 5.0, 4.2, 4.0(即5.4及以下版本)蓝牙实时抓取并实时解析,支持UART/SPI HCI解析,支持Logic信号抓取解析
BTR1-ENT, 在支持PRO功能之外,还支持Spectrum, Audio I2S信号抓取解析,支持WIFI 802.11 a/b/g/n实时抓取解析

Ellisys蓝牙协议分析仪Bluetooth Protocol Analyzer具有多种型号

分别是:
BTR1: BLE Protocol Analyzer + WIFI Protocol Analyzer
BEX400: BLE + BR/EDR + Dual Protocol Analyzer + WIFI Protocol Analyzer
BV1: BLE + BR/EDR + Dual Protocol Analyzer + WIFI/ZigBee Protocol Analyzer

Ellisys蓝牙协议分析仪Bluetooth Tracker BTR1软件介绍
Ellisys蓝牙协议分析仪BTR1简单易用,Bluetooth Low Energy,Wi-Fi和HCI协议和配置文件在其各自的“概览”窗口中以易于理解的高级过程导向的时间顺序格式显示,并在链接的“详细信息”视图中以详细的低位/字节级别显示。 随着捕获的进行,所有流量都将在指定的实时概览中显示。
用户提供了一套丰富的控件来轻松定制任何概述,包括强大的过滤和着色功能,旨在快速隔离特定的协议,配置文件或感兴趣的通信。 可以在高抽象级别上呈现流量,并且用户可以将所有中间级别的视图深入到基本的元素,例如仅包视图。

Wi-Fi 分析功能 【企业版特有】
Ellisys蓝牙协议分析仪BTR1包含集成的Wi-Fi捕获功能,可以与其捕获的所有其他有线和无线流量(蓝牙低功耗,逻辑信号,HCI)进行精确同步。Wi-Fi信号的交互数据显示在专用的“概览”窗口中,并按照时间顺序以灵活且可配置的高级面向过程格式显示。Wi-Fi数据包显示在即时计时和即时频谱窗口中,提供对Wi-Fi序列,时间以及共存特性的准确和全面的了解。方便的Wi-Fi安全视图允许输入密钥。提供各种导出方式,允许在流行的第三方格式中显示Wi-Fi协议。

频谱分析功能【企业版特有】Spectrum Analysis
蓝牙低功耗使用的2.4GHz ISM频段相当繁忙。 该频带的其他用户包括Wi-Fi,LTE,ZigBee,ANT以及各种其他专有技术和商业技术。 这些用户互相干扰,往往需要更好地了解无线环境。
Ellisys蓝牙协议分析仪BTR1的即时频谱显示是共存调试,无线表征或者仅仅用于可视化RF环境的完美工具。捕捉并同步显示所有无线数据包,包括所有发射机的射频签名和信号强度(RSSI),包括蓝牙低功耗和Wi-Fi传输,以及蓝牙频谱中的所有其他射频。提供高达1微秒的可配置精度。

即时通道信息功能Instant Channels
造成传输和接收的根本问题对于理解蓝牙低功耗通信的可靠性至关重要。Bluetooth Low Energy所运行的频谱在很多其他射频发射器(包括Wi-Fi,电话通信设备,甚至微波炉)中都很忙碌。即时通道视图在确定哪些通道被任何给定链接避开,在每个通道的基础上表征传输错误和重新传输以及了解这些特性随着时间的推移而非常有用。Ellisys蓝牙协议分析仪BTR1可以帮助用户了解即时通道信息。

即时微微网功能Instant Piconet
Ellisys蓝牙协议分析仪BTR1一旦启动抓包工作,就向用户展示一个动态和直观的实时更新的蓝牙拓扑图。 Instant Piconet窗格显示设备,微微网和网状网络的图形表示,以及连接和拓扑特性,吞吐量和RSSI指示。在保存的痕迹上,用户可以逐步浏览拓扑变化以可视化这些事件。

即时时序功能Instant Timing
时序问题是无线开发人员最关心的问题之一。极小的时序错误就可能会导致严重的应用问题,并且如果没有适当的工具(如Ellisys蓝牙协议分析仪BTR1及其即时时序功能),几乎无法将其隔离。 Instant Timing窗格提供了一种独特而直观的方式,可以精确地理解BluetoothLow Energy和Wi-Fi流量,HCI数据包,外部逻辑信号,穿透特性,错误和重传图形以及连接事件之间的各种时序特性。蓝牙低功耗和Wi-Fi数据包按时间顺序从左到右呈现,并且每个数据包的发送者都以唯一的颜色编码。
Instant Timing窗格提供了各种时序表征方法。 提供插槽时序,两种类型的时间游标,缩放和平移功能,详细的分组天桥,设备的颜色代码分配以及众多其他强大的表征和导航功能。

逻辑分析功能【专业版功能】Logic Analysis
Ellisys蓝牙协议分析仪BTR1支持逻辑分析。逻辑分析功能可以捕获多达16个逻辑信号,与任何其他捕获的无线和有线流量同步。 支持任何数字信号,包括通用I / O(GPIO)或专用引脚(如TX / RX Active)。 此功能的另一个应用是通过使用诸如比较器之类的专用硬件来确定是否超出关键阈值,从而保持设备在各种状态下的功耗。
这些信号可以用5纳秒的精度进行显示,并与Ellisys软件强大的Instant Timing视图中的其他采集流进行比较。

主机控制接口分析 【专业版功能】HCI Analysis
无线交易信号抓取当然是蓝牙低功耗工程师调试信息的有用元素之一,但主机控制器接口(HCI)信号也是获取清晰完整情况信息的同等重要补充。
HCI是由低功耗蓝牙规范定义的电接口,用于主控制器和无线电之间的通信。Ellisys蓝牙协议分析仪BTR1支持同步捕获UART HCI和SPI HCI。所有的HCI流量都采用相同的精确时钟同步捕获无线流量,进行完美的同步和时序分析,并显示在高度优化的Ellisys分析软件中。
与使用BLE安全连接的设备一起使用时,HCI捕获也是非常方便的功能。 Ellisys分析软件自动提取通过HCI交换的任何链路密钥,并使用它来解密无线流量,而无需任何用户交互。

消息序列图Message Sequence Charts
虽然Ellisys蓝牙协议分析仪BTR1的强大协议和配置文件显示对工程师来说是有效的,但消息顺序图通常更适合于与规范专家或其他通常不涉及使用协议分析工具的创建报告或共享技术信息。 Ellisys解决方案是从先前过滤和注释的协议视图创建消息序列图表示。 通过这种方法,工程师可以精确地包括他们想要的信息,他们想要的方式,并创建一个清晰的描述,显示所需的信息。

自动和长期捕获Automated and Long-Term Capture
有各种用户应用程序需要以自动化方式使用分析仪,通常在用户定义的软件应用程序的控制下执行各种任务。 这些应用程序可能包括长期测试环境,将分析仪集成到移动平台以及其他使用模型。
由于Ellisys特有Digital Radio功能提供的易用性和鲁棒性,蓝牙协议分析仪BTR1是完成这些任务的完美系统。 分析仪可以通过一个简单但功能强大的远程控制API(应用程序编程接口)进行控制,以编程方式启动/停止/保存捕获,并提取特定的捕获信息,可用于各种目的,包括去/不去检测 任何手动操作。
独特的分段功能可与API无缝协作,从而实现极长的捕获时间,将捕获分割成更小更易于管理的切片,同时保持从捕获到捕获的拓扑结构和上下文信息。

技术规范

射频信号抓取特性

  • Ellisys Rainbow™: Wideband capture of all BLE channels
  • Frequency band: 2.402-2.480 GHz
  • Sensitivity range: From -90 to +15 dBm
  • Gain: Programmable from -30 to +15 dB
  • Modulations: All BLE modulations (GFSK 1 Mbps and 2 Mbps)
  • Baseband: Support of Bluetooth 5.0, upgradeable by software. Preliminary support of non-released specifications available.

逻辑信号抓取特性

  • Maximum bandwidth: 50 MHz
  • Sampling precision: 5 ns
  • Supported input voltage: 1.8 to 3.3V

HCI信号抓取特性

  • UART transport: Up to 8 Mbit/s, automatic detection of all parameters
  • SPI transport: Up to 8 Mbit/s, automatic detection of all parameters

Wi-Fi信号抓取特性

  • 802.11 1x1 a/b/g/n (1 stream)
  • Channel width 2.4 GHz: 20 MHz
  • Channel width 5 GHz: 20 MHz
  • 11n MCS 2.4 GHz 20 MHz channel: 0 to 7
  • 11n MCS 5 GHz 20 MHz channel: 0 to 7
  • Frame encoding: BCC (LDPC not supported)
  • Max AMPDU size: 16,384 bytes

时序特性

  • Clock: ±10 ppm frequency accuracy over -10 to +60 degrees Celsius range
  • BLE timestamp accuracy: ±125 ns
  • Wi-Fi timestasmp accuracy: ±1 us
  • Logic timestamp accuracy: ±5 ns

嵌入式内存

  • 128 MB of FIFO memory
  • Data is stored in highly optimized format
  • Analyzed data is uploaded in real time through a USB 2.0 connection

信号连接

  • SMA: RF input for BLE, Wi-Fi and spectrum capture
  • Logic: 16 logic signals capture
  • Sync: Multi-unit synchronitation ports
  • Control: USB 2.0 connection to control PC
  • Power: Optional 5V power input, max 3W

体积质量

  • 75 x 75 x 17 mm (2.9 x 2.9 x 0.7'')
  • 100 g (0.2 lbs)

升级

  • The Ellisys Rainbow™ engine is automatically updated with each software release (no user intervention required)
