GPON协议分析仪 GPON Xpert

GPON Xpert光通信多层分析仪是G-PON产品独有的协议分析仪。GPON Xpert是为研发、实验室和现场应用工程师设计的模块化工具,致力于G-PON标准兼容解决方案的开发、测试和部署。GPON Xpert验证了不同供应商提供的G-PON产品的互操作性,并指出OLT和ONT/ONU调制解调器的任何组合都符合G-PON标准。

特点简介

  • 完成GPON协议的测试

  • 独立测试工具–无GPON芯片组

  • 连续实时分析和事件触发

  • 使用预定义和用户定义的测试进行OLT仿真

  • 多层分析,包括上层和TR-069


产品详情

光通信多层协议分析仪 GPON Xpert

GPON Xpert光通信多层分析仪是G-PON产品独有的协议分析仪。GPON Xpert是为研发、实验室和现场应用工程师设计的模块化工具,致力于G-PON标准兼容解决方案的开发、测试和部署。GPON Xpert验证了不同供应商提供的G-PON产品的互操作性,并指出OLT和ONT/ONU调制解调器的任何组合都符合G-PON标准。

灵活的连接选项

GPON Xpert既可以在LOT端连接,也可以在ONU端连接,可以对整个PON进行测试,也可以集中在选定的ONU上。

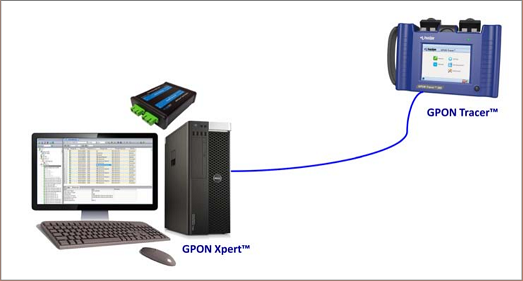

与GPON Tracer™兼容

GPON Xpert与tracespan的GPON Tracer兼容,后者是一种独特的电池供电的手持测试设备,用于现场故障排除。它可以分析用GPON Tracer记录的文件,从而允许对网络问题进行详细的故障排除和深入的分析。

GPON Xpert lite版本在基于laptop的解决方案中提供了GPON Xpert分析功能的一个子集,从而能够在现场进行详细的故障排除。


作为一个独立的测试平台,GPON Xpert是在不使用任何G-PON芯片组的情况下构建的。它提供了多种形式的数据综合分析——MAC层、GTC框架子层、TC适应子层和OMCI管理。此外,系统还可以全面查看和分析上层,包括以太网、PPP、PPPoE、IP、TCP、UDP、DHCP、IGMP和HTTP。


GPON Xpert同时显示下游和上游数据以及OLT和ONT/ONU传输的数据之间的连接。作为用户友好的基于软件的分析器,GPON Xpert具有一个方便的图形界面,可以显示和跟踪网络拓扑、解析的消息、事件、警报和性能图。可以导出数据,以便进一步分析和创建自定义报告。

自动化测试

自动化的ONU测试解决方案按顺序运行多个OLT仿真器测试,从而加快测试过程,节省时间和精力,并将人为错误最小化。

GPON Xpert还包括一个命令行接口(CLI),支持与自动化测试环境的集成,以及用于生成CLI命令的内置工具。

Auto Testing.png

OLT仿真器

GPON Xpert还可以作为一个OLT仿真器,使用预先定义的一致性测试和用户定义的测试,独立测试ONU。它可以生成PLOAM消息来激活ONT并配置OMCC GEM端口,还可以作为OMCI主机来生成和传输OMCI消息。GPON Xpert OLT仿真器结合GPON Analyzer提供了一个集成的ont一致性测试工具,该工具同时生成命令,分析ONU响应,将其行为与预期的一致性进行比较,并报告其检测到的任何不一致性。

规格Specifications

标准兼容性:
ITU-T G.984.1, G.984.2, G.984.3 – GPON Specifications
ITU-T G.984.4, G.988 – ONU Management and Control Interface (OMCI)
BBF TR-156 – GPON in the Access Network
BBF ATP-247/IR-247 – ONU Conformance Test Plan

EMC标准:
FCC 47CFR Part 15, Subpart B, Class A
EN 61326-1, Class A

安全标准:
IEC 61010-1, EN 61010-1


关于TraceSpan

TraceSpan Communications公司开发和制造创新的宽带测试和监控解决方案。自2002年成立以来,TraceSpan已成为宽带测试和监控解决方案的领先供应商。通过专利保护的突破性技术,TraceSpan的性能分析仪器和合法拦截设备能够对宽带接入网络中的数据进行非侵入性监控。

TraceSpan的多层分析仪是独立于供应商测试LTE、GPON、NG-PON、G.Fast、VDSL2、ADSL2PLUS、ADSL2、ADSL和DOCSIS网络的无源分析仪。TraceSpan产品具有高度的灵活性和易用性,可显著节约成本,缩短上市时间,并可快速回报对电信公司、MSO和服务提供商、系统供应商、芯片组开发商和技术创新者的投资。
