USB协议分析仪EX280

Ellisys USB Explorer 280(简称EX280)支持USB 3.0, 2.0协议测试,是针对USB 3.0,USB 2.0和USB 1.x的高性能协议分析仪。

重要参数

  • 分析USB 3.0(SuperSpeed)和USB 2.0链路(高速,全速,低速)

  • 仿真USB主机和设备

  • 自动检测链路速度和SS接收机

  • 在录制过程中上传并显示实时数据

  • 记录LFPS状态并显示状态转换

  • 在原型阶段连接到差分SMA用于替代前端探测

产品详情

Ellisys USB协议分析仪USB Explorer 280(EX280)

革命性的Ellisys USB Explorer 280(简称EX280)是针对针对USB 3.0,USB 2.0和USB 1.x的高性能协议分析仪。

专业的USB 3.0, 2.0协议分析仪
EX280是专业的强大的USB 3.0, 2.0一体化协议分析仪,具有以下的特点:
分析USB 3.0(SuperSpeed)和USB 2.0链路(高速,全速,低速)
仿真USB主机和设备
自动检测链路速度和SS接收机
在录制过程中上传并显示实时数据
记录LFPS状态并显示状态转换
在原型阶段连接到差分SMA用于替代前端探测

USB 3.0协议分析仪USB 3.0 Protocol Analyzer Explorer 280 (EX280)具有不同配置

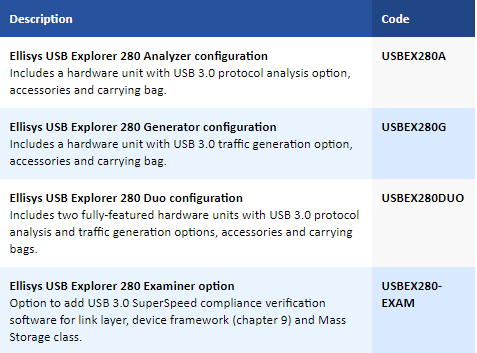

EX280的配置有:
EX280A: USB 3.0协议分析仪
EX280G: USB 3.0协议发生器
EX280-EXAM: USB 3.0协议测试认证软件
EX280DUO: USB 3.0协议分析仪+USB3.0协议发生器+USB 3.0认证测试软件

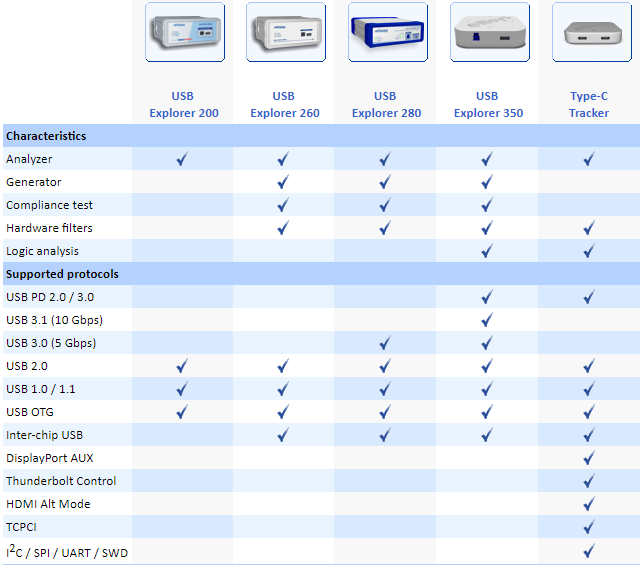

Ellisys USB协议分析仪USB Protocol Analyzer Explorer具有多种型号

分别是:
EX200: USB 2.0 Protocol Analyzer
EX260: USB 2.0 Protocol Analyzer + USB 2.0 Protocol Generator + USB 2.0 Compliance Test
EX280: USB 3.0 Protocol Analyzer + USB 3.0 Protocol Generator + USB 3.0 Compliance Test
EX350: USB 3.1 Protocol Analyzer + USB 3.1 Protocol Generator + USB 3.1 Compliance Test + USB Power Delivery Protocol Analyzer & Generator
CTR1: USB Type-C Protocol Analyzer + USB 2.0 Protocol Analyzer + USB Power Delivery Protocol Analyzer + Generator


USB3.0协议分析仪USB 3.0 Protocol Analyzer Explorer 280 (EX280)典型测试环境

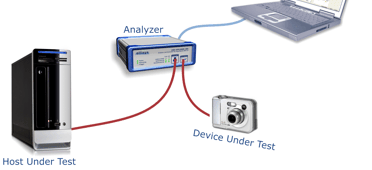

协议分析仪环境搭建
USB Explorer 280以逻辑被动模式连接以记录在主机和设备之间传递的通信量和总线事件。 该分析仪为USB 3.0和USB 2.0速度提供同链接并发支持,这对于支持USB 3.0和USB 2.0规范的集线器的开发尤其重要。

信号发生器环境搭建
USB Explorer 280 Generator通过USB Explorer 280 Analyzer连接到USB设备。 生成器模拟USB主机的自动化协议进程,同时允许用户完全控制这些进程,包括任意数据包和错误生成。 分析仪记录流量,并提供实时性能和合规性信息。

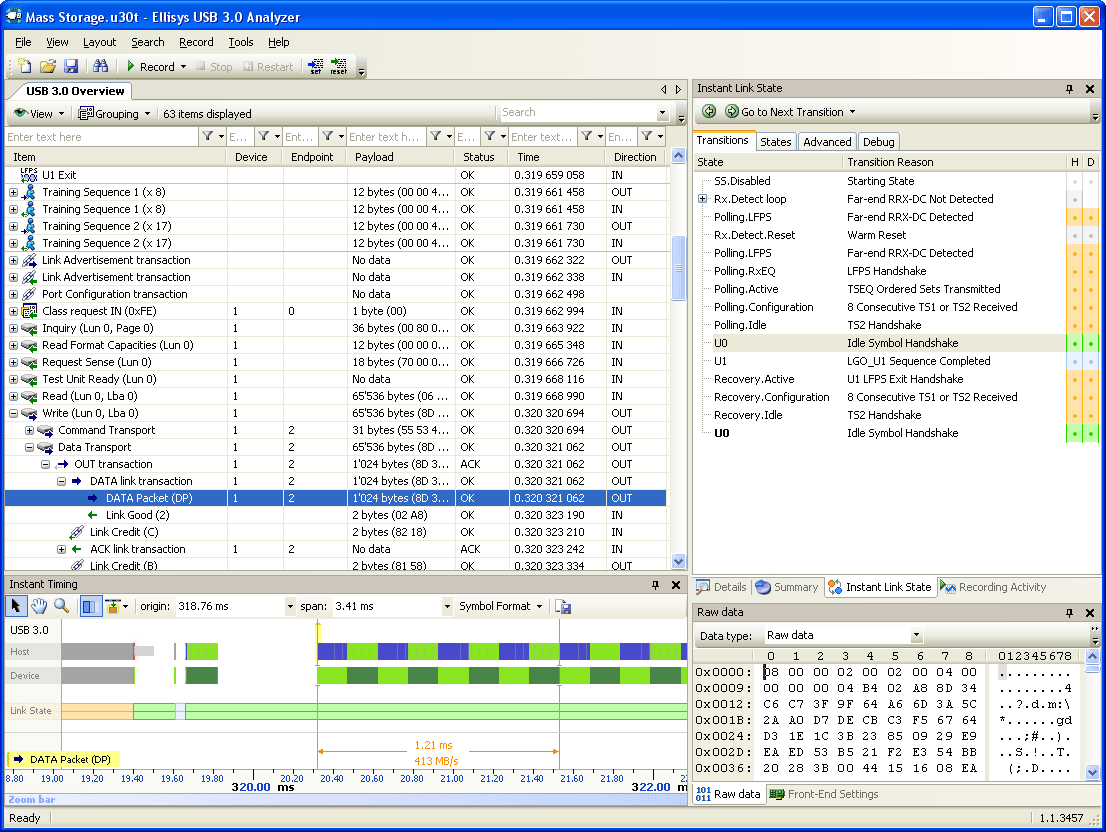

软件概述
Ellisys软件应用程序以灵活且易于理解的方式提供可现场验证和无处不在的数据包、交易事务、及其他通信的详细解码。

技术规范

分析仪特性

  • Supported specifications: USB 3.0, USB 2.0, and USB 1.x
  • Supported link speeds: 5GT/s, 480Mb/s, 12Mb/s and 1.5Mb/s
  • Timestamp accuracy: 2ns for USB 3.0, and 16.7ns for USB 2.0/1.x
  • Low-level error detection: CRC-5, CRC-16, CRC-32, state transition errors, invalid PID, framing errors, frame sequence errors, length errors
  • Bus states: detection of SuperSpeed link operating states and all USB 2.0/1.x electrical bus states

发生器特性

  • Supported specifications: USB 3.0, USB 2.0, and USB 1.x
  • Supported link speeds: 5GT/s, 480Mb/s, 12Mb/s and 1.5Mb/s
  • Supported modes: host or device emulation
  • Timing: 2ns for USB 3.0, and 16.7ns for USB 2.0/1.x

关于Ellisys

Ellisys是领先的BluetoothWi-FiUSB 2.0SuperSpeed USB 3.1USB Power DeliveryUSB充电),USB Type-CDisplayPortThunderbolt技术的先进协议测试解决方案供应商。
Ellisys通过在适当的时间为开发人员提供正确的创新工具,使这些有前景的市场以安全和自信的方式发展,有助于确保这些技术得到迅速和广泛的接受。
产品范围:
瑞士Ellisys分析仪、Ellisys USB分析仪、Ellisys蓝牙分析仪、Ellisys协议分析仪、蓝牙分析仪、蓝牙低功耗分析仪、蓝牙BLE协议分析仪、蓝牙协议分析仪、USB3.1协议分析仪、USB Type C协议分析仪、USB Power Delivery快速充电协议分析仪
