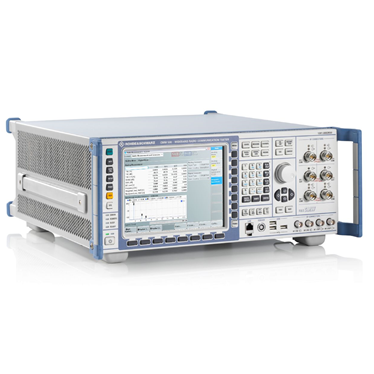

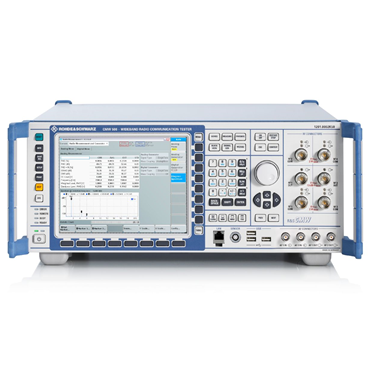

R&S®CMW500 宽带无线电通信测试仪是适用于射频集成和协议开发的通用测试平台。此类测试仪可作为 R&S®CMW500 连接平台和 R&S®CMW500 协议测试仪。R&S®CMW500 包含全集成式端到端数据解决方案，支持全面的 IP 吞吐量和质量测量。此类测试仪内置衰落模拟器，能够在实际传播条件下轻松执行测试。R&S®CMW500 可在产品开发、生产、维修的所有阶段使用。此解决方案支持广泛技术。
重要参数
支持多无线电接入技术的信令：LTE、WCDMA、GSM、WLAN、Bluetooth
LTE-Advanced：8 DL CC，最高 4x4/8x2 MIMO 衰落，2 UL CA
WLAN 11 a/b/g/n/ac/ax SISO 和 MIMO 信令测试
用于应用测试的内部服务器

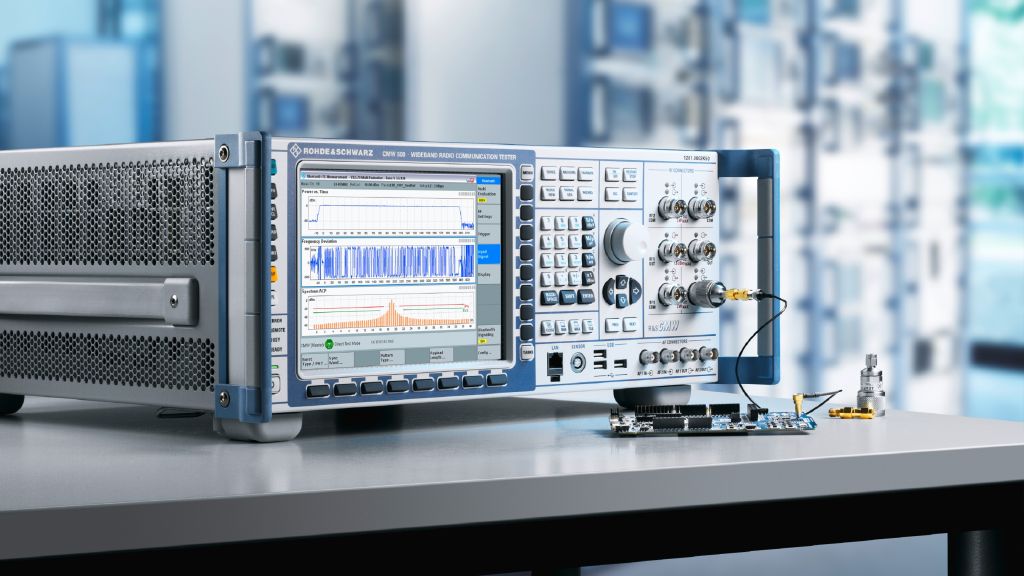

宽带无线电通信测试仪CMW500概述
R&S®CMW500 宽带无线电通信测试仪是适用于射频集成和协议开发的通用测试平台。此类测试仪可作为 R&S®CMW500 连接平台和 R&S®CMW500 协议测试仪。R&S®CMW500 包含全集成式端到端数据解决方案，支持全面的 IP 吞吐量和质量测量。此类测试仪内置衰落模拟器，能够在实际传播条件下轻松执行测试。R&S®CMW500 可在产品开发、生产、维修的所有阶段使用。此解决方案支持广泛技术。
宽带无线电通信测试仪CMW500特征：
• 支持多无线电接入技术的信令：LTE、WCDMA、GSM、WLAN、Bluetooth
• LTE-Advanced：8 DL CC，最高 4x4/8x2 MIMO 衰落，2 UL CA
• WLAN 11 a/b/g/n/ac/ax SISO 和 MIMO 信令测试
• 用于应用测试的内部服务器
宽带无线电通信测试仪CMW500满足一台测试仪适用于所有技术：
• 多功能的硬件平台
* 支持到6 GHz
* 内部衰落
* 用于 E2E 测试的内部服务器
• 多种接入技术具有信令功能
* LTE、WCDMA/HSPA+、GSM/GPRS/EGPRS
* CDMA2000® 1xRTT/EV-DO
* WLAN、Bluetooth®
• LTE Advanced
* 8 DL CC 条件下高达 8x2 MIMO的衰落, 2 UL CA
* FDD/TDD 联合运行，1024QAM DL
* LTE-U/LTE-LAA, LTE-D, LTE-D2D, eMTC, C-V2X
• WLAN 信令功能支持
* LTE-WLAN业务分流
* WLAN E2E和接入点测试
* 与其它技术的设备内共存测试
• 出众的生产解决方案功能
* 多DUT测试，最多8台设备
* 支持所有大型供应商的芯片组
* 支持技术
- 蜂窝
- Bluetooth®
- WLAN
- IEEE802.15.4 (ZigBee )
宽带无线电通信测试仪CMW500的特性和优点
宽带无线电通信测试仪CMW500支持网络仿真
在实际条件下进行射频测试：开发无线设备时，必须在实际网络条件下测试通信接口。R&S®CMW可仿真从LTE到GSM等所有主要蜂窝技术的基站，以及WLAN和Bluetooth等无线连接。
宽带无线电通信测试仪CMW500支持5G开发

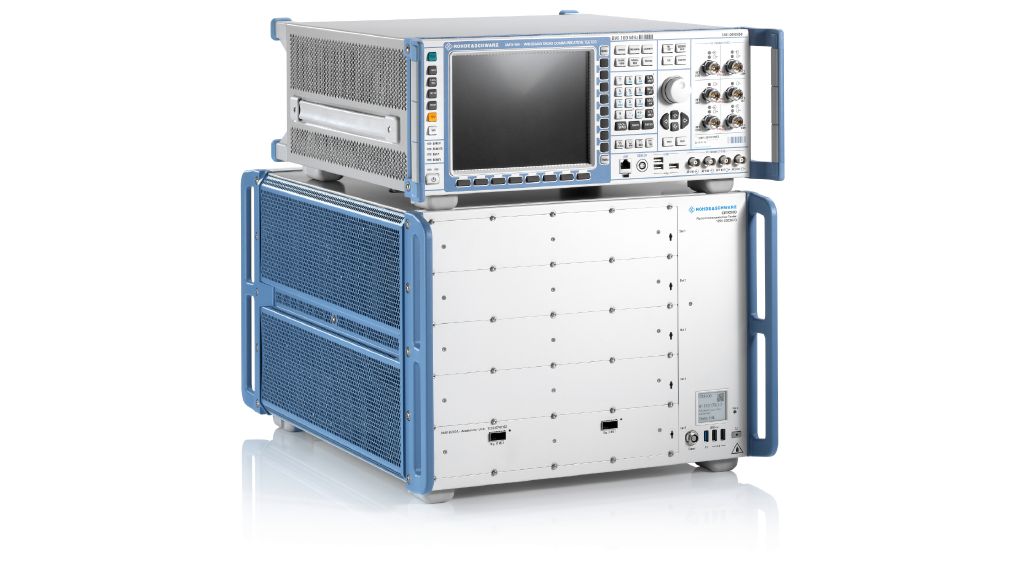

5G NR sub-6 GHz网络仿真：第五代(5G)移动通信将支持以非独立(NSA)模式与LTE实现混合操作，在最初几年内这种操作模式将在全球范围内占据主导。在R&S®CMX500无线电通信测试仪结合使用时，这款经过检验的R&S®CMW500可为5G NSA测试提供支持。
宽带无线电通信测试仪CMW500支持无线连接
全面的网络仿真：Bluetooth和WLAN在现代通信中不可或缺。现代智能手机将继续使用这两种技术发送大部分数据。R&S®CMW500支持多种Bluetooth Classic和Bluetooth低能耗测试，包括所有规定的Bluetooth SIG射频信令测试。在WLAN方面，R&S®CMW500支持IEEE802.11 a/b/g/n/ax/ax信令测试。
宽带无线电通信测试仪CMW500支持一体化

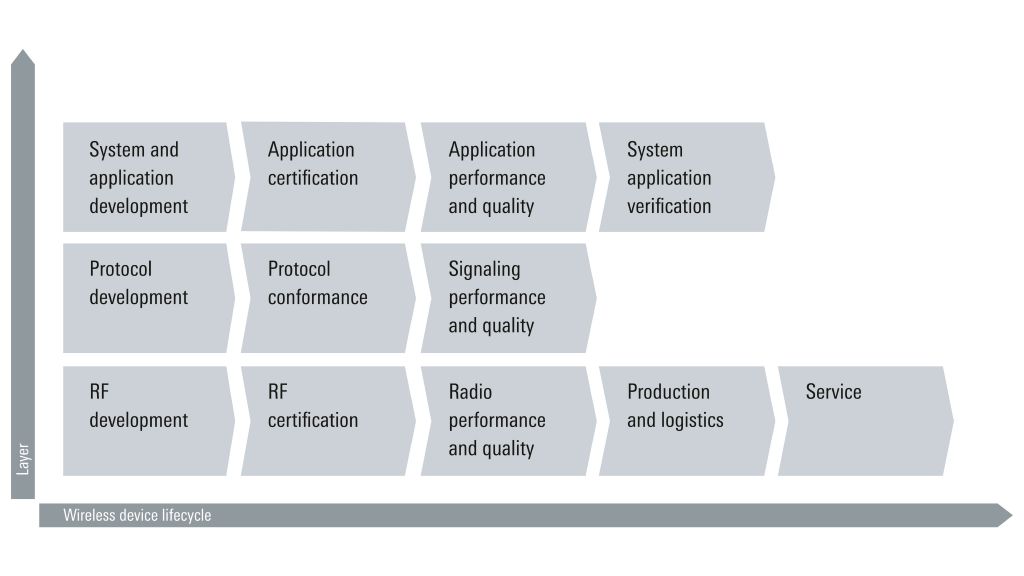

一台测试仪，适用于所有层和产品生命周期的所有阶段：从射频、协议到IP应用，一机多用，涵盖所有。模块化R&S®CMW平台满足从开发、认证、网络优化、生产到维修各个阶段的所有测试要求。
宽带无线电通信测试仪CMW500满足用户体验测试
通过远程控制执行测试序列：R&S®CMW测试平台可用于在模拟的现实条件下执行、记录及评估复杂的用户体验测试。R&S®CMW测试仪结合R&S®CMWrun自动化工具，提供了市面上一流的高测试带宽。
用户体验测试场景
无线设备的普及导致全球IP业务剧增。与此同时，用户需要 更好的音频质量、视频流和数据传输。网络运营商、设备制 造商和应用程序开发商需要确保并优化基于这些功能的多种 服务的特定体验质量 (QoE)。大量的各种参数应用于优化， 例如每个应用程序的信令业务（端到端业务）、每个应用程 序消耗的字节量 (IP) 以及对电池耗电量的影响。
VoLTE/VoWLAN 音频和性能测试
为确保始终如一地高服务质量体验，网络运营商推出 VoLTE 服务（在LTE 网络上进行语音和视频通话）和使用 WLAN 提供语音服务的 VoWLAN，提供覆盖建筑物的无缝多媒体服 务。VoLTE和传统标准（GSM、WCDMA、CDMA2000®） 的音频质量取决于多种网络和DUT因素。 在LTE或WLAN 网络中集成语音服务的关键技术是IP多媒体子系统 (IMS)。
IMS 提供支持基于IP多媒体服务的框架。R&S®CMW500宽 带无线通信测试仪具备在移动设备上测试语音和视频通话机 制的一切条件，从网络接入和内部IMS服务器，支持测试 LTE 和WLAN之间的切换，以及双模单待无线语音呼叫连续 性 (SRVCC) 的协议标准。借助集成音频控制板，R&S®CMW 支持所有重要编码，包括全新音频编解码器增强语音服务 (EVS)，它是高质量音频连接道路上的一座重要里程碑。
视频测试
视频稳定性和性能是端到端视频流的关键性能指标。这些 指标必须根据各种标准，包括 LTE (FDD/TDD)、WCDMA/ HSPA、GSM/(E)GPRS 和 WLAN进行优化。一些服务需要 较复杂的测量，如LTE广播 (eMBMS)。
数据吞吐量测试
基于IP数据吞吐量（端到端性能），可在不同层级进行附加 的IP分析。这些分析可揭示谁产生了多少及何种端到端业务， 以及如何针对不同应用优化流量。还可通过特定的IP损伤测 试IP应用的稳定性。除了端到端性能测量，R&S®CMW还 可分析PHY和MAC层吞吐量以及测量EVM和UL功率等 射频参数。
电池耗电量和耗用电流测量
对于芯片组、物联网模块和移动设备的分析来说，耗电量已 成为越来越重要的标准。随着智能手机上运行的应用程序越 来越多，剩余电量很可能不足以支撑语音通话，必须在受控 的模拟网络环境中测试并分析该应用行为。另一种可能的 测试场景是耗用电流与信令或IP活动之间的相互关系。由 R&S®CMW500 内置IP分析功能得出的特定信令触发事件和 IP 活动触发事件会显示在耗用电流图中。
Over the top (OTT) 应用程序
后台运行的OTT应用程序会定期与运营商建立RRC连接。 这会导致包括数据交换在内的额外的信令业务。该业务会影 响其他应用程序，并显著缩短电池使用时间。因此目标在于 将此类信令维持在最低值。

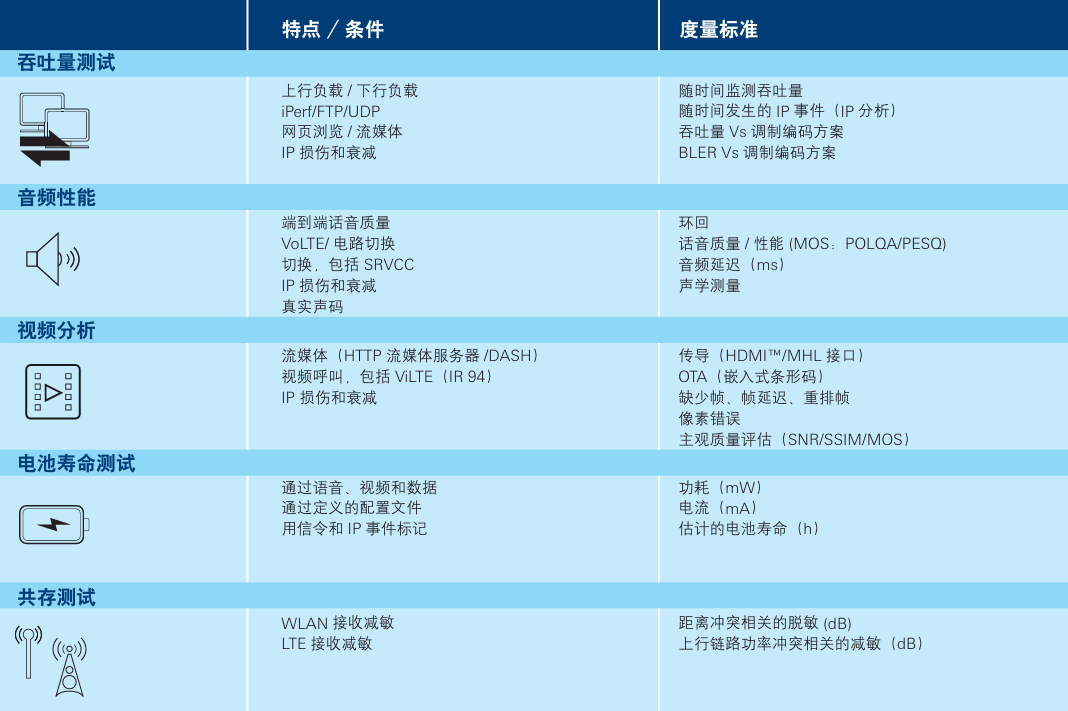

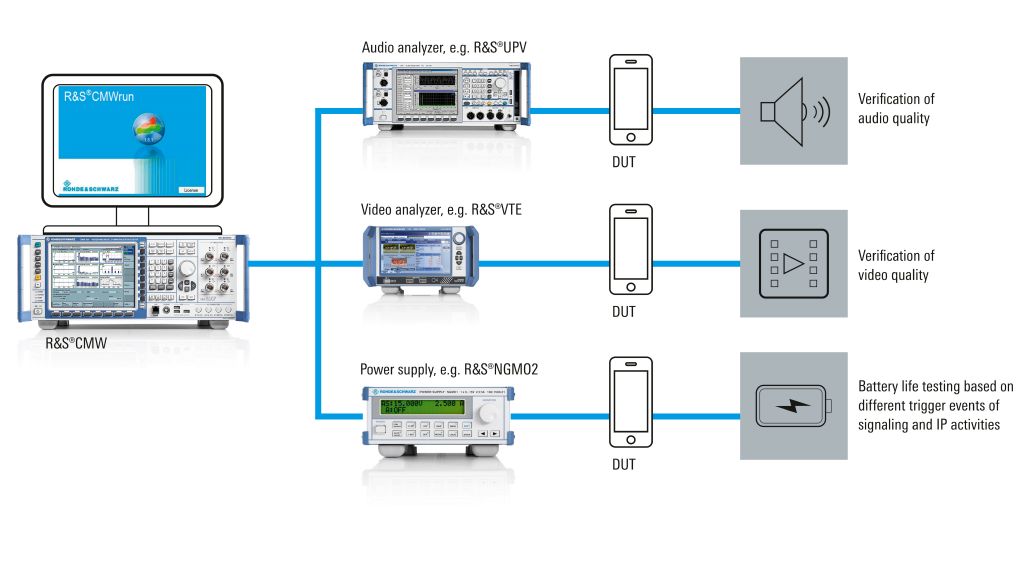

以下测量可通过R&S®CMW 和其它仪器实现：
• PESQ 和POLQA等既定算法在衰落和 IP 损伤条件下的音频质量验证
• 通过所有关键性能指标（包括MOS值）测试视频质量
• VoLTE 呼叫与数据吞吐量并行测试
• IP 数据吞吐量和分析测试，包括 OTT
R&S®CMWrun 自动化测试序列工具是一款全方位的自动化 工具，可用于测试音频/视频性能及电池耗电量。与预期音 频和视频输出的任何偏离均可自动而准确地被检测到。
宽带无线电通信测试仪CMW500符合标准的汽车电子eCall系统测试

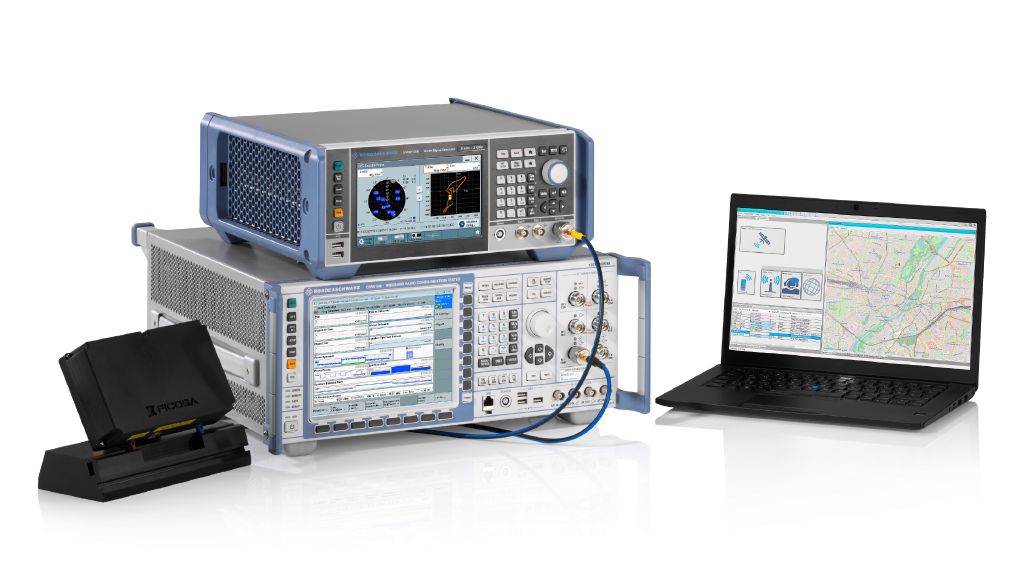

R&S®CMW500和R&S®SMBV100B是确保eCall模块功能完全可靠的理想组合。可保障这些模块在车辆发生碰撞后迅速发送警报，以及确保救援服务人员和涉事车辆之间的稳定通信。
支持的标准：
* eCALL - 欧洲
* NGeCall - 欧洲
* ERA Glonass - 俄罗斯联邦

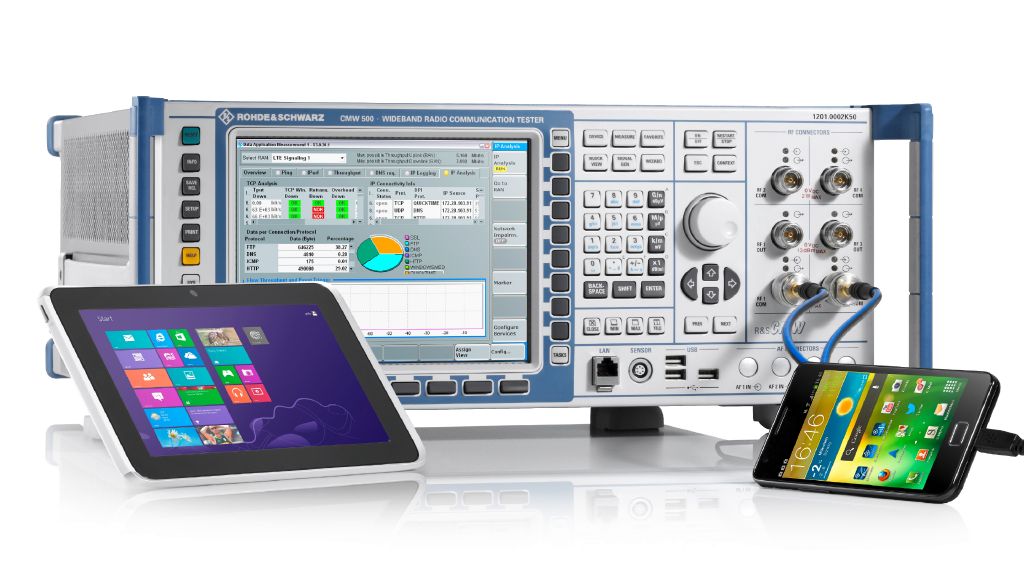

宽带无线电通信测试仪CMW500支持IP应用测试和流量分析
在完全受控的网络条件下进行测试：深度数据包检测(DPI)有助于可靠分析应用软件的IP流以保障合规性和安全性。可以针对应用和移动设备优化IP流量、OTT行为和电池寿命。
R&S®CMW平台提供高效的测试环境，可针对各种技术执行复杂的IP应用测试。
宽带无线电通信测试仪CMW500支持实验室中的C-V2X测试

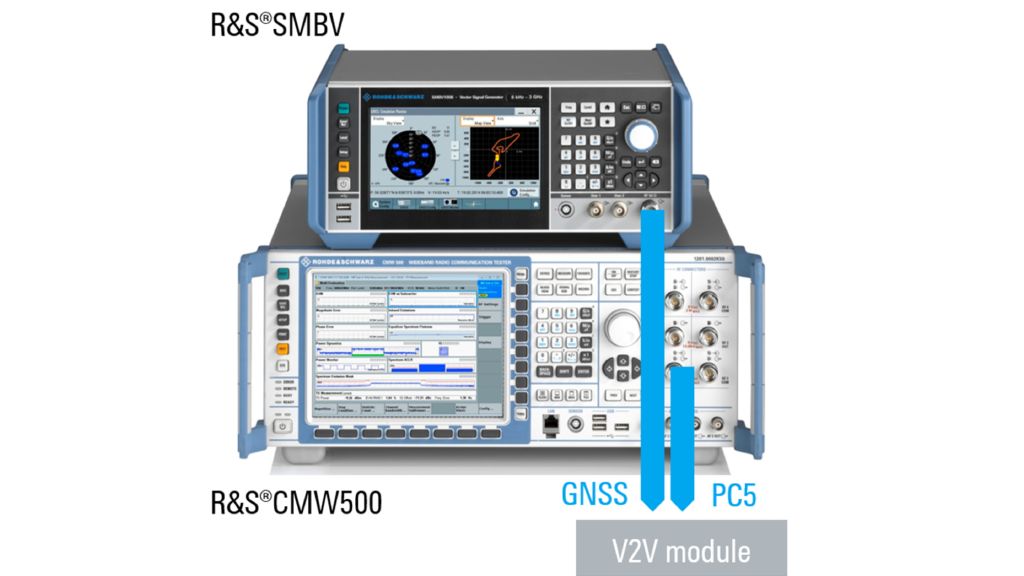

车联网(V2X)是新一代信息和通信技术，可将车辆与万物相连，有助于提高道路安全，高效管控交通流量。罗德与施瓦茨根据R&S®CMW500宽带无线电通信测试仪和R&S®SMBV100G GNSS模拟器提高集成式装置，可根据各种衰落分布条件执行数据传输、数据接收和性能测试，以及经过全球认证论坛(GCF)验证的协议一致性测试。
宽带无线电通信测试仪CMW500支持共存测量：
R&S®CMW500 非常适用于共存测量。它可为蜂窝和非 蜂窝技术提供信令功能。它可以并行运行两种不同的无 线系统，并定义相对RX灵敏度测量。结合屏蔽箱（例如 R&S®TS7124 射频屏蔽箱、R&S®CMW-Z10射频屏蔽箱或 R&S®DST200 射频诊断箱），可在实验室内实现高度可重复 性测量。R&S®CMWrun自动化测试序列工具可用于自动测 量和生成测试报告。
测试结果可用于确定优化开发和集成的特定、有效的测试项 目。例如，改善天线系统的去耦合、有效降低干扰的信噪比 以及优化操作模式。
宽带无线电通信测试仪CMW500支持LTE-WLAN 业务分流：
一体化测试解决方案：具有支持多种技术概念的R&S®CMW500可同时模拟LTE基站和WLAN 接入点。因此，R&S®CMW500能以单台仪器为从协议开发到功能性测试的各种测试和解决 方案提供极高的可重复性。
仅用单台仪器的紧凑型系统解决方案

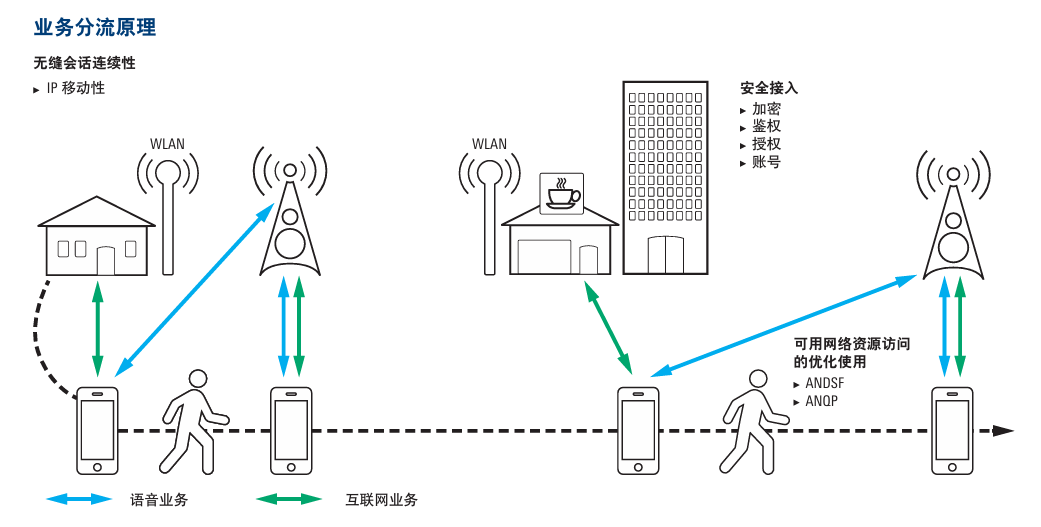

蜂窝网络确保全面的移动服务覆盖，而宽带WLAN则可降 低蜂窝网络的负荷。其基础技术被称为WLAN业务分流。 而接受LTE-WLAN业务分流的一个重要前提是蜂窝标准和 WLAN之间不中断的重路由。测试主要针对必须连接两种技 术的移动设备。
LTE-WLAN 业务分流的测试设置包括以下核心组件：
• 模拟LTE 基站，包括LTE 核心网络
• 模拟WLAN接入点
• 从WLAN到LTE 核心网络之间分流时的网关/防火墙 (ePDG)
• 实现视频和语音电话等真实应用的 IMS 服务器
• 记录DUT与WLAN接入点或LTE基站之间所有协议消息的消息分析仪
R&S®CMW500集成了所有这些组件，提供高效的测试能力。 另一项优势在于可基于两种技术同步运行的协议栈轻松检测 不符之处。
协议栈开发和复杂功能性测试的定制化解决方案
要整合LTE 和WLAN协议栈，需要在早期开发阶段测试低 协议层。借助于R&S®CMW500和R&S®CMWcards的用 户交互界面，无需任何特殊编程知识即可执行信令测试。 MLAPI 测试场景可用于编程进而进行更加复杂的测试。 R&S®CMW500 callbox 非常适用于重复性测试—从验证 DUT的射频特性到功能性测试。它还可以对LTE和WLAN 的协议消息进行分析，从而有效地执行复杂测试。
