通过消除线缆和简化家用电器之间的连接，Bluetooth®无线技术已成为短距离无线连接的主导标准。蓝牙射频测试仪MT8852B是市场领先的射频测量仪器，可用于集成Bluetooth®技术的各种产品的研发验证和生产测试。它支持Basic Rate(BR)、Enhanced Data Rate(EDR)和Bluetooth® Low Energy (LE)测量，包括蓝牙射频测试规范要求的发射功率、频率、调制和接收机灵敏度。 Bluetooth测试仪MT8852B为您提供一键测试，以全面表征您的蓝牙实现并确保质量得到保持。启动一个测试脚本即可在不到10秒内测试设备。
重要参数
支持最新的Bluetooth®v6.0标准
按照蓝牙射频测试规范中的定义进行测量
符合蓝牙核心规范v6.0
经Bluetooth SIG认证可进行射频测量
支持9个Basic Rate(BR)和8个Enhanced Data Rate(EDR)测试用例
支持30个Bluetooth LE测试用例
单个脚本运行BR、EDR和Bluetooth LE测试
音频测试能力：三个SCO信道，具备µ-Law、A-Law和CVSD空中接口
BlueSuite Pro3软件提供调制、功率斜坡、单个信道测量和接收机灵敏度搜索的图形轨迹
蓝牙设备的自适应跳频（AFH）测试功能

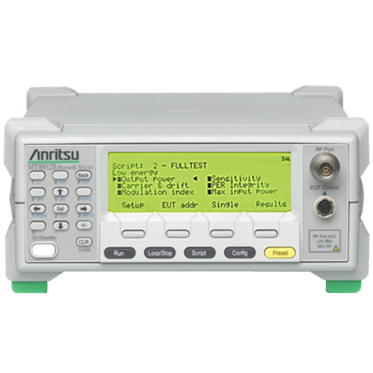

蓝牙射频测试仪MT8852B概述
通过消除线缆和简化家用电器之间的连接，Bluetooth®无线技术已成为短距离无线连接的主导标准。 Bluetooth测试仪MT8852B是市场领先的射频测量仪器，可用于集成Bluetooth®技术的各种产品的研发验证和生产测试。它支持Basic Rate(BR)、Enhanced Data Rate(EDR)和Bluetooth® Low Energy (LE)测量，包括蓝牙射频测试规范要求的发射功率、频率、调制和接收机灵敏度。 Bluetooth测试仪MT8852B为您提供一键测试，以全面表征您的蓝牙实现并确保质量得到保持。启动一个测试脚本即可在不到10秒内测试设备。
蓝牙射频测试仪MT8852B特征：
• 支持最新的Bluetooth®v6.0标准
• 按照蓝牙射频测试规范中的定义进行测量
• 符合蓝牙核心规范v6.0
• 经Bluetooth SIG认证可进行射频测量
• 支持9个Basic Rate(BR)和8个Enhanced Data Rate(EDR)测试用例
• 支持30个Bluetooth LE测试用例
• 单个脚本运行BR、EDR和Bluetooth LE测试
• 音频测试能力：三个SCO信道，具备µ-Law、A-Law和CVSD空中接口
• BlueSuite Pro3软件提供调制、功率斜坡、单个信道测量和接收机灵敏度搜索的图形轨迹
• 蓝牙设备的自适应跳频（AFH）测试功能
蓝牙射频测试仪MT8852B按照蓝牙射频测试规范中的定义进行测量：
• 在蓝牙测试模式下进行的测量-支持环回或Tx模式
• 通过UART、USB或USB适配器HCI控制接口初始化和控制待测设备
• 内置支持Bluetooth LE 2-Wire控制接口
• 用于接收机灵敏度测试用例的BR/EDR/ Bluetooth LE有扰发射(dirty transmitter)
蓝牙射频测试仪MT8852B支持LE 2M PHY 和LE Coded PHY 测试：
添加此选件支持预计将显著提高电池寿命的LE 2 Mbps PHY（2LE）测试，以及支持500米以上通信的LE Coded PHY或Long Range (BLR)测试，这些测试都包含在蓝牙核心v5规范或更高版本中。
蓝牙射频测试仪MT8852B支持自适应跳频(Adaptive Frequency Hopping)检测功能测试：
Adaptive Frequency Hopping(AFH)选件有助于分析来自WLAN等干扰信号的干扰及其共存情况。当引入干扰信号时，此选件提供FER和屏蔽信道的图形显示，从而优化硬件设计。
蓝牙射频测试仪MT8852B AFH的实现
当连接实现蓝牙核心规范v1.2的蓝牙设备时，每个设备都可以创建自己的本地评估方案。这是一个信道图，定义了设备评估为畅通的信道和受到干扰的信道。Bluetooth测试仪MT8852B旨在响应EUT对哪些信道受到干扰的评估。MT8852B作为中央设备，创建了一个活动信道映射，该映射是EUT的本地评估方案和用户从MT8852B用户界面手动屏蔽的任何信道的组合。
使用蓝牙射频测试仪MT8852B-015 AFH选件，您可以实现以下功能：
• 使用蓝牙核心规范v1.2更快的连接连接到EUT，并以毫秒为单位显示连接时间。
• 显示EUT蓝牙核心规范v1.2支持的功能图，包括AFH功能。
• 创建与EUT的AFH连接。
• 在存在外部干扰信号（如WLAN）的情况下阅读EUT本地评估方案。
• 在MT8852B伪局部评估图中手动定义要屏蔽的其他通道。
• 显示信道利用率与时间的关系图，以测量干扰源激活时EUT屏蔽信道的速度。
• 显示帧错误率（FER）与时间的关系图，以验证EUT是否识别所有“坏”信道并保持零或低FER。
• 建立音频SCO链路，以便在存在干扰信号的情况下监测音频质量，并确保AFH功能保持高质量的音频路径。

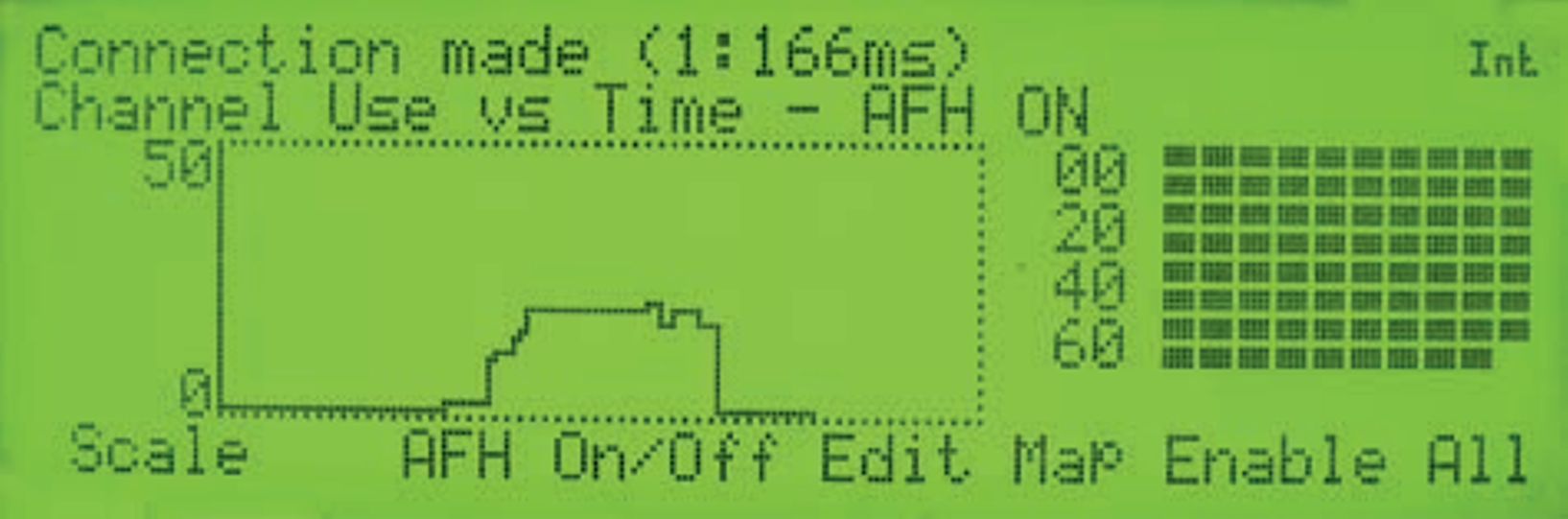

展示渠道利用率与时间的关系
此屏幕显示了被EUT屏蔽的信道数量的1秒分辨率图。它可用于测量EUT对干扰信号源的引入做出响应所需的时间。当干扰源被移除时，同一显示器会显示EUT将现在畅通的信道重新引入跳频方案所需的时间。

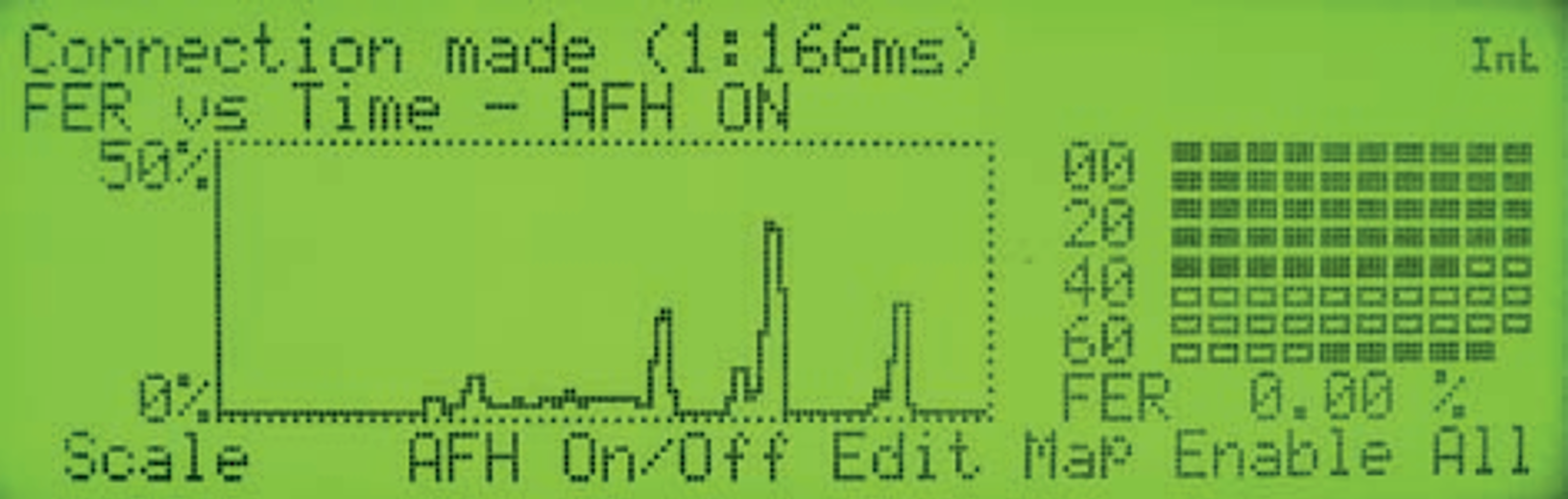

展示帧错误率（FER）与时间的关系
此屏幕显示了启用AFH的蓝牙链路FER的1秒分辨率图。当802.11 WLAN接入点等干扰源被激活时，可以看到FER立即增加。由于EUT的本地评估方案确定了“坏”信道并将其评估报告给MT8852B，因此随着信道从跳频计划中删除，FER将降低。

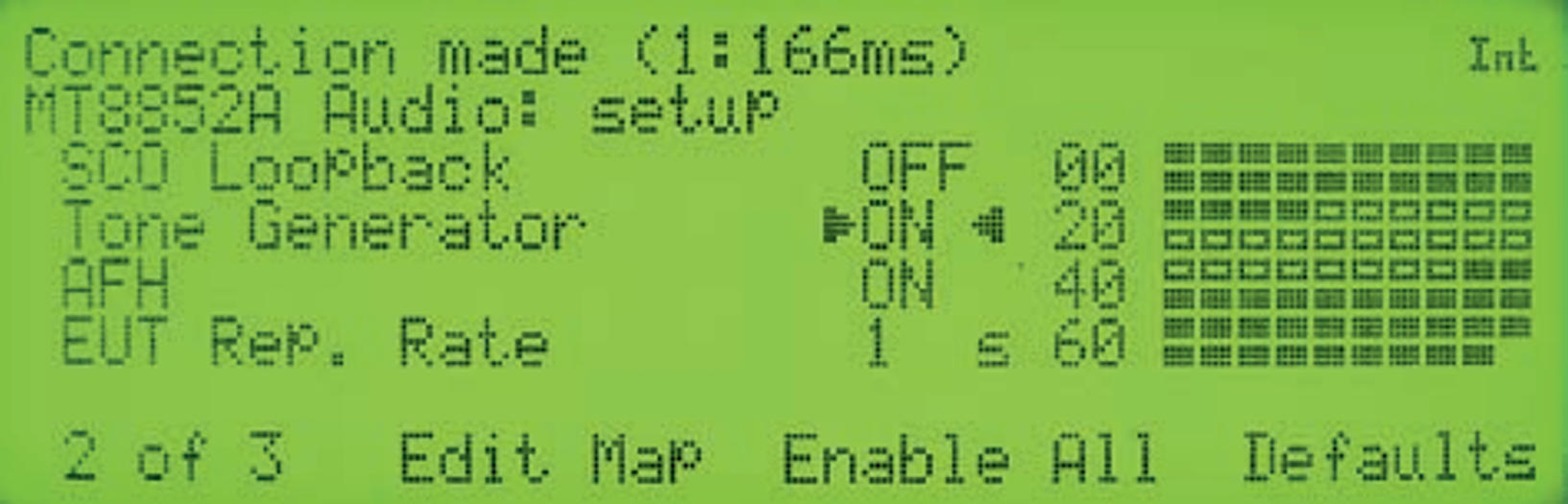

支持AFH音频测量
Bluetooth测试仪MT8852B还支持AFH激活的SCO连接。这有助于分析干扰源对音频信号质量的影响。
蓝牙射频测试仪MT8852B支持到达角/离开角(AoA/AoD)测试：
添加此选件支持新的Bluetooth Core v5.1规范中包含的Angle of Arrival / Angle of Departure。
蓝牙射频测试仪MT8852B支持模块测试：

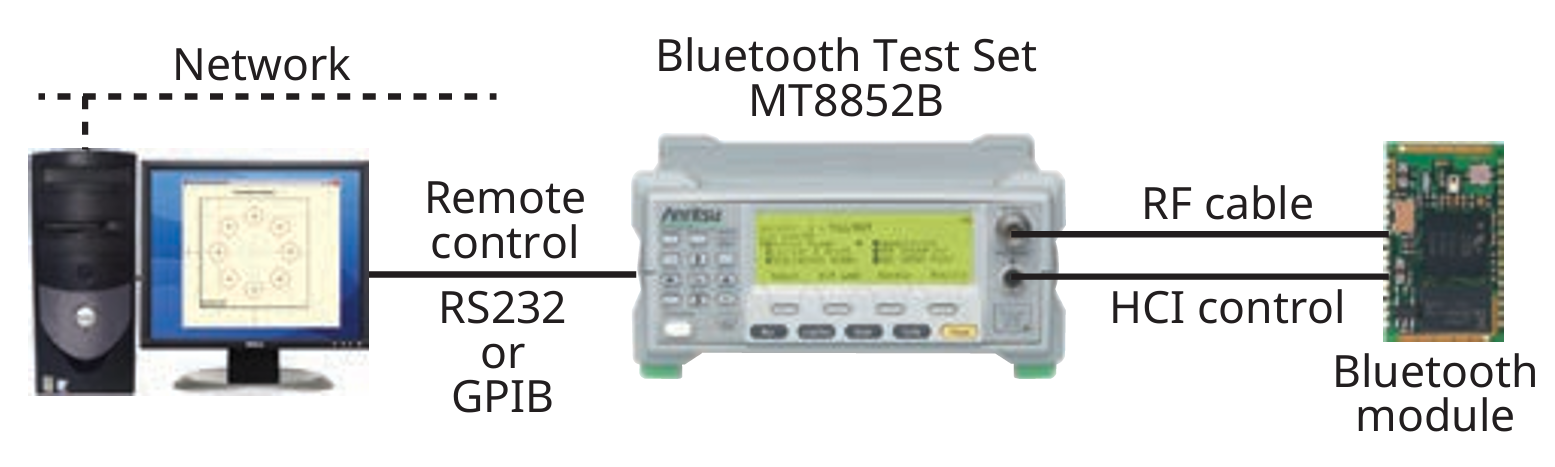

Bluetooth测试仪MT8852B可以与被测模块建立链接，并在15秒内执行一组全面的收发器测量，满足蓝牙模块制造商尽量减少测试时间，但必须保证性能的要求。如果模块地址未知，MT8852B可以通过模块HCI（RS232、USB、USB到RS232或USB到BLE 2线适配器）读取它，或执行查询。集成的CW频率计数器可用于晶体微调。模块测试需要一个测试夹具，最好在屏蔽箱中，将蓝牙模块连接到MT8852B。测试夹具应提供直接射频连接，如果需要，还应提供与模块HCI接口的连接。
对于故障查找和分析，BlueSuite Pro3软件是一个基于PC的工具包，可以在所有通道上系统地测试EUT。BlueSuite Pro3还以图形方式显示了功率突发曲线、调制偏差和IQ图的基本波形。在开发的早期阶段，信号发生器和发射机分析仪可用于测试设备，而无需与测试集形成任何协议连接。
蓝牙射频测试仪MT8852B支持消费品测试：
蓝牙接口现在是许多消费品的标准配置，包括数字音乐播放器、笔记本电脑、游戏手机、打印机、便携式信用卡阅读器和耳机。对于许多制造商来说，这将是第一次在他们的生产环境中进行射频测量。Bluetooth测试仪MT8852B是一款目标明确的仪器，旨在以紧凑、经济、易于操作的包装提供蓝牙测试功能。预编程的测试脚本提供了一种快速的解决方案，可以快速集成到现有的生产设施中。通过使用CombiTest自动测试软件，Bluetooth测试仪MT8852B可以快速集成到生产流程中，并将所有测试结果自动归档到数据库中。
蓝牙射频测试仪MT8852B支持手机测试：
手机是受益于蓝牙技术的最大批量产品。除了蜂窝系统，智能手机制造商还需要证明蓝牙技术的性能。对于没有射频测试连接器的手机，Bluetooth测试仪MT8852B可以通过空中接口进行所有测量。您只需使用测试夹具将EUT相对于测试天线准确定位。每个频率的路径损耗的校正值可以输入到Bluetooth测试仪MT8852B路径损耗表中，并相应地校正结果。
蓝牙射频测试仪MT8852B支持设计验证：
蓝牙芯片的每个新版本都需要对射频性能进行全面验证。Bluetooth测试仪MT8852B构成了设计和验证测试系统的核心。通过添加其他安立测试仪器，包括作为蓝牙调制干扰源的第二台MT8852B、作为CW干扰源的MG3692C和MS2830A频谱分析仪，您可以运行阻断性能、互调特性、杂散发射等测试用例。对于故障查找和分析，BlueSuite Pro3软件是一个基于PC的工具包，可以在所有通道上系统地测试EUT。BlueSuite Pro3还以图形方式显示了功率突发曲线、调制偏差和IQ图的基本波形。在开发的早期阶段，信号发生器和发射机分析仪可用于测试设备，而无需与测试集形成任何协议连接。

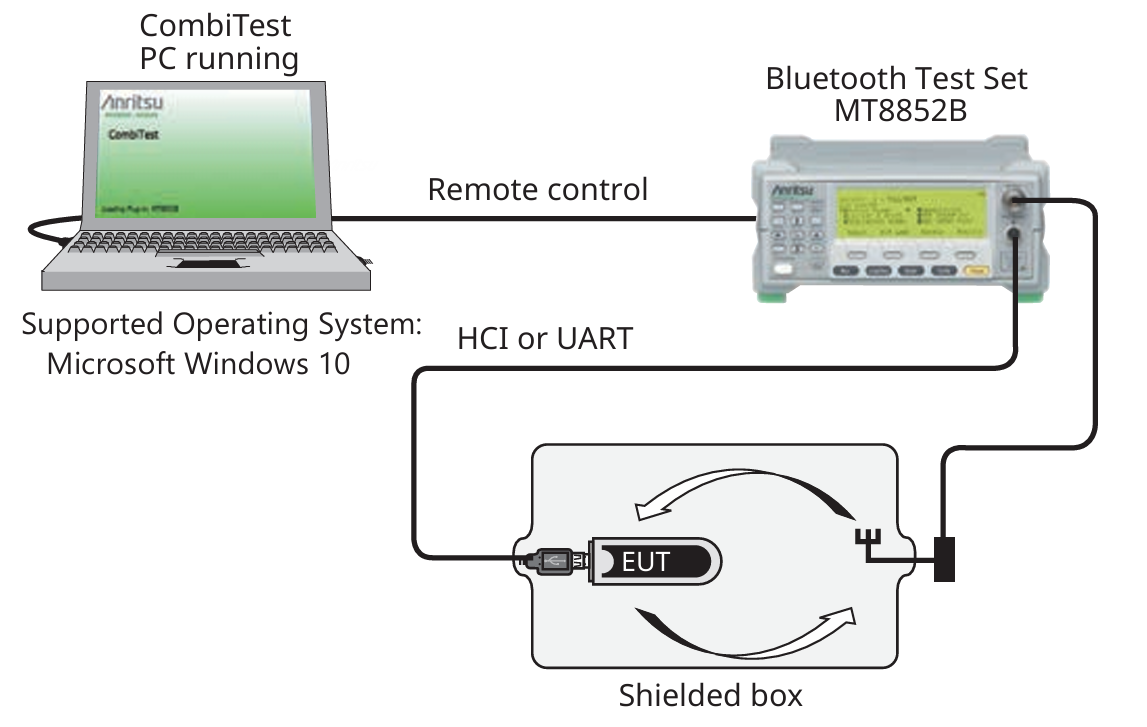

蓝牙射频测试仪MT8852B的软件介绍：
Bluetooth测试仪MT8852B的软件是CombiTest。它是一个软件应用程序，用于使用用户配置的测量测试计划远程控制安立蓝牙测试仪。它非常适合为蓝牙无线电创建设计验证或生产测试计划。CombiTest允许用户根据需要为每个测试仪器安装插件。
CombiTest功能
• MT8852B蓝牙测试仪插件
• 蓝牙测试模式测量
• 快速创建和执行测试计划
• 运行整个测试计划或仅运行选定的测试项目•使用先前测试数据库详细报告测试结果
