Unigraf 提供与Keysight, Tektronix 和Rohde & Schwarz示波器一起使用的配套测试工具，用于测试 DisplayPort 上的 PHY 兼容性。
重要参数
可与Keysight示波器测试DisplayPort 上的 PHY 兼容性
可与Tektronix示波器测试DisplayPort 上的 PHY 兼容性
可与Rohde & Schwarz示波器测试DisplayPort 上的 PHY 兼容性
基本特性：
产品种类: • DisplayPort
用例: • PHY(物理层)兼容性测试

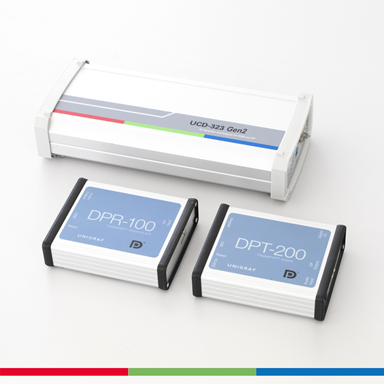

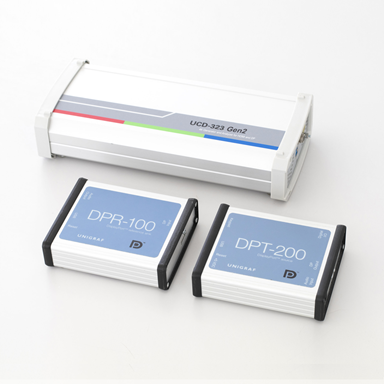

DisplayPort PHY 兼容性自动化测试工具
Unigraf 提供与Keysight, Tektronix 和Rohde & Schwarz示波器一起使用的配套测试工具，用于测试 DisplayPort 上的 PHY 兼容性。
下表显示了每种 PHY 兼容性测试工具的不同支持级别和相关产品编号。
使用Keysight测试设备
| DP 2.1 UHBR PHY Layer CTS | DP 1.4a HBR3 PHY Layer CTS | 设备角色 | 产品编号 | |
| UCD-323 Gen 2 with Sink AUX Controller | Yes | Yes | 测试源DUT | 065059 + 065060 |
| UCD-323 Gen 2 with Source AUX Controller | Yes | Yes | 测试接收器DUT | 065059 + 065061 |
| DPT-200 | No | Yes | 测试接收器DUT | 065921 + 065048 |
| DPR-100 | No | Yes | 测试源DUT | 065910 + 065053 |

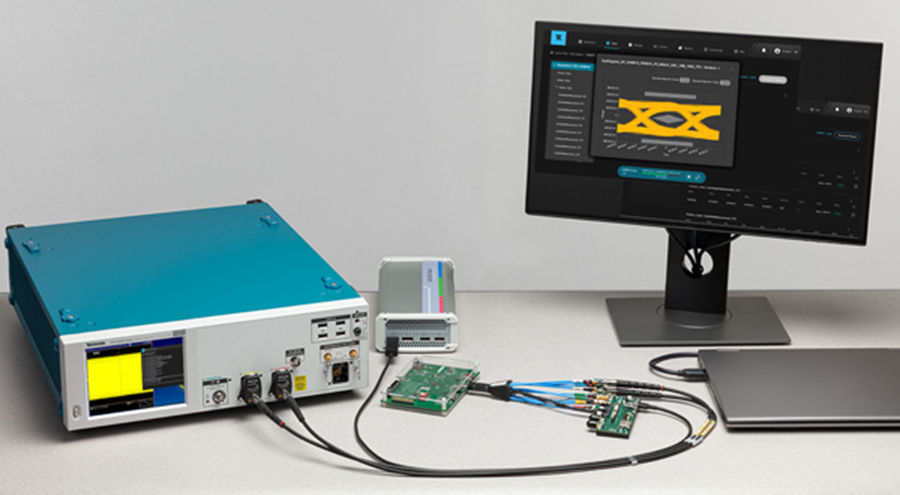

使用Tektronix测试设备
| DP 2.1 UHBR PHY Layer CTS | DP 1.4a HBR3 PHY Layer CTS | 设备角色 | 产品编号 | |
| UCD-323 Gen 2 with Sink AUX Controller | Yes | No | 测试源DUT | 065059 + 065060 |
| DPR-100 | No | Yes | 测试源DUT | 065910 + 065053 |

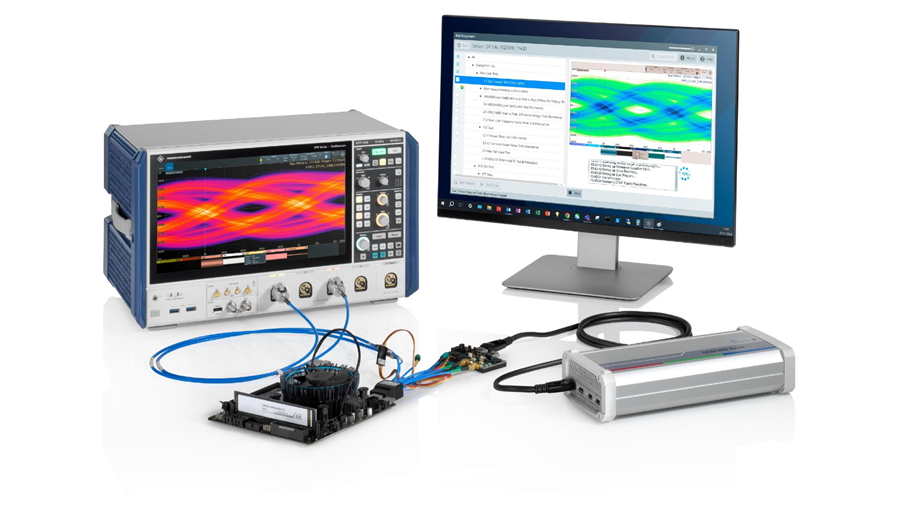

使用Rohde & Schwarz测试设备
| DP 2.1 UHBR PHY Layer CTS | DP 1.4a HBR3 PHY Layer CTS | 设备角色 | 产品编号 | |
| UCD-323 Gen 2 with Sink AUX Controller | Yes | No | 测试源DUT | 065059 + 065060 |
UCD-323 Gen2 • 用于 PHY 测试的 AUX 控制器
产品描述：
UCD-323 Gen2 是一款功能齐全的研发调试工具，用于测试具有 HBR3 最大比特率功能的 HDMI 2.0 和 DisplayPort 1.4 的所有功能性。 UCD-323 Gen2 同时具有参考源和参考接收器功能。
在DP 2.1 中做 PHY 测试的 AUX 控制器：
UCD-323 Gen2 是 PHY 测试设备的配套工具，用于对源和接收器 UUT 执行自动化 DP 2.1 PHY 兼容性测试。 AUX 控制器仅在 Unigraf 的 TSI（测试系统接口）中受支持。 UCD-323 Gen2 用作 PHY 测试的 AUX 控制器并支持 AUX 灵敏度测试。 此外，运行 PHY 兼容性测试的软件将由 PHY 测试设备提供商提供。
DPT-200 • DisplayPort Reference Source
产品描述：
DPT-200是功能齐全且易于使用的DisplayPort信号发生器，可用于测试DP接口的平板电脑、显示器和电视机的开发调试与生产线测试DPT-200与Unigraf DP Reference Source (标准信号源) CTS工具完全兼容。 DPT-200是用于HDCP一致性测试的硬件平台，它还可用作PHY CTS自动化测试时所需的AUX控制器。
用于PHY测试的AUX Controller:
DPT-200 用作 DP AUX 控制器，以使用兼容的 PHY 测试设备自动执行 DP PHY 测试。 DPT-200 已经与是德科技(Keysight)兼容。
DPR-100 • DisplayPort Reference Sink
产品描述：
DPR-100 是一个小巧且易于使用的平台，用于对 DisplayPort 源设备进行音频和 HDCP 一致性测试。 它提供了测试 PC 显卡或便携式计算机等 DisplayPort 源设备所需的所有功能。 它还用作 PHY CTS 测试自动化的 AUX 控制器。
用于PHY测试的AUX Controller:
DPR-100 用作 DP AUX 控制器，以使用兼容的 PHY 测试设备自动执行 DP PHY 测试。 通过 AUX 控制器固件，DPR-100 与 Keysight、Teledyne LeCroy 和 Tektronix 示波器兼容。
当前产品：DisplayPort PHY 兼容性自动化测试工具
