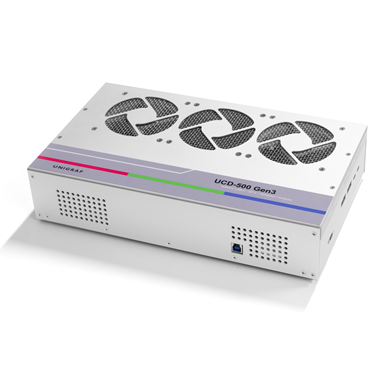

UCD-500 Gen3 是一款 DP 2.1 链路层 CTS 测试工具。它支持对具备 UHBR 20 最高比特率能力的 DP 接收端（Sink）和发送端（Source）进行测试，并提供 USB-C 和 DP 两种连接器。UCD-500 Gen3 延续了 Unigraf 的 DP 测试工具旗舰系列。新增的 GPIO 连接器支持高达 30MHz 的带宽。四个 SMA 连接器中包含两路输入和两路输出。DB15 连接器则提供 2 路额外输入信号和 6 路额外输出信号。此外，全新的增强型散热系统采用新的风扇架构，运行更安静。针对 UCD-500 Gen2 用户，还提供专门的升级方案。
重要参数
DP 2.1 链路层 CTS
10、13.5 和 20 Gbp/s 通道速率
无压缩 8K@60Hz，配合 DSC 可实现 16K@60Hz
MST 最多支持 4 路流
用于测试 Source 和 Branch DUT 的 DP 2.1 MST CTS
USB4 DP Tunneling CTS
面向接收端、发送端和中继器的 HDCP 2.3 CTS
链路分析仪
DP 链路分析仪（Monitor）
Adaptive-Sync
DP 2.1 PanelReplay 和 ALPM
eDP 1.5（PSR1/2、ALPM）
DSC、FEC 和 LTTPR
DisplayPort 2.1信号发生器和协议分析仪UCD-500 Gen3
Unigraf UCD-500 Gen3 是一款 DP 2.1 链路层 CTS 测试工具。它支持对具备 UHBR 20 最高比特率能力的 DP 接收端（Sink）和发送端（Source）进行测试，并提供 USB-C 和 DP 两种连接器。UCD-500 Gen3 延续了 Unigraf 的 DP 测试工具旗舰系列。新增的 GPIO 连接器支持高达 30MHz 的带宽。四个 SMA 连接器中包含两路输入和两路输出。DB15 连接器则提供 2 路额外输入信号和 6 路额外输出信号。此外，全新的增强型散热系统采用新的风扇架构，运行更安静。针对 UCD-500 Gen2 用户，还提供专门的升级方案。
UCD-500 Gen3的产品特色：
• 6K 视频发生器与分析仪
• DP 和 USB-C 输入与输出
• 10、13.5 和 20 Gbp/s 通道速率
• 无压缩 8K@60Hz，配合 DSC 可实现 16K@60Hz
• DP 2.1 链路层 CTS
• MST 最多支持 4 路流
• 用于测试 Source 和 Branch DUT 的 DP 2.1 MST CTS
• 适用于 USB4 DP Tunneling CTS
• 面向接收端、发送端和中继器的 HDCP 2.3 CTS
• 链路分析仪
• DP 链路分析仪（Monitor）
• Adaptive-Sync
• DP 2.1 PanelReplay 和 ALPM
• 支持 eDP 1.5（PSR1/2、ALPM）
• 支持 DSC、FEC 和 LTTPR
• 色深 6 至 16bpc
• 色彩格式：RGB、YCbCr 444、422、420
• 捕获内存 16GB
Unigraf UCD-500 Gen3支持DisplayPort 2.1兼容性测试：
Unigraf UCD-500 Gen3 是一款合规性测试工具，用于验证 DP 接收端和发送端的 DP 2.1 链路层。
Unigraf UCD-500 Gen3支持 DisplayID/EDID 和 Adaptive Sync 合规性测试。
Unigraf UCD-500 Gen3支持对 DP 发送端、接收端和中继器进行 HDCP 2.2/2.3 CTS 测试。
Unigraf UCD-500 Gen3支持DP链路分析仪：

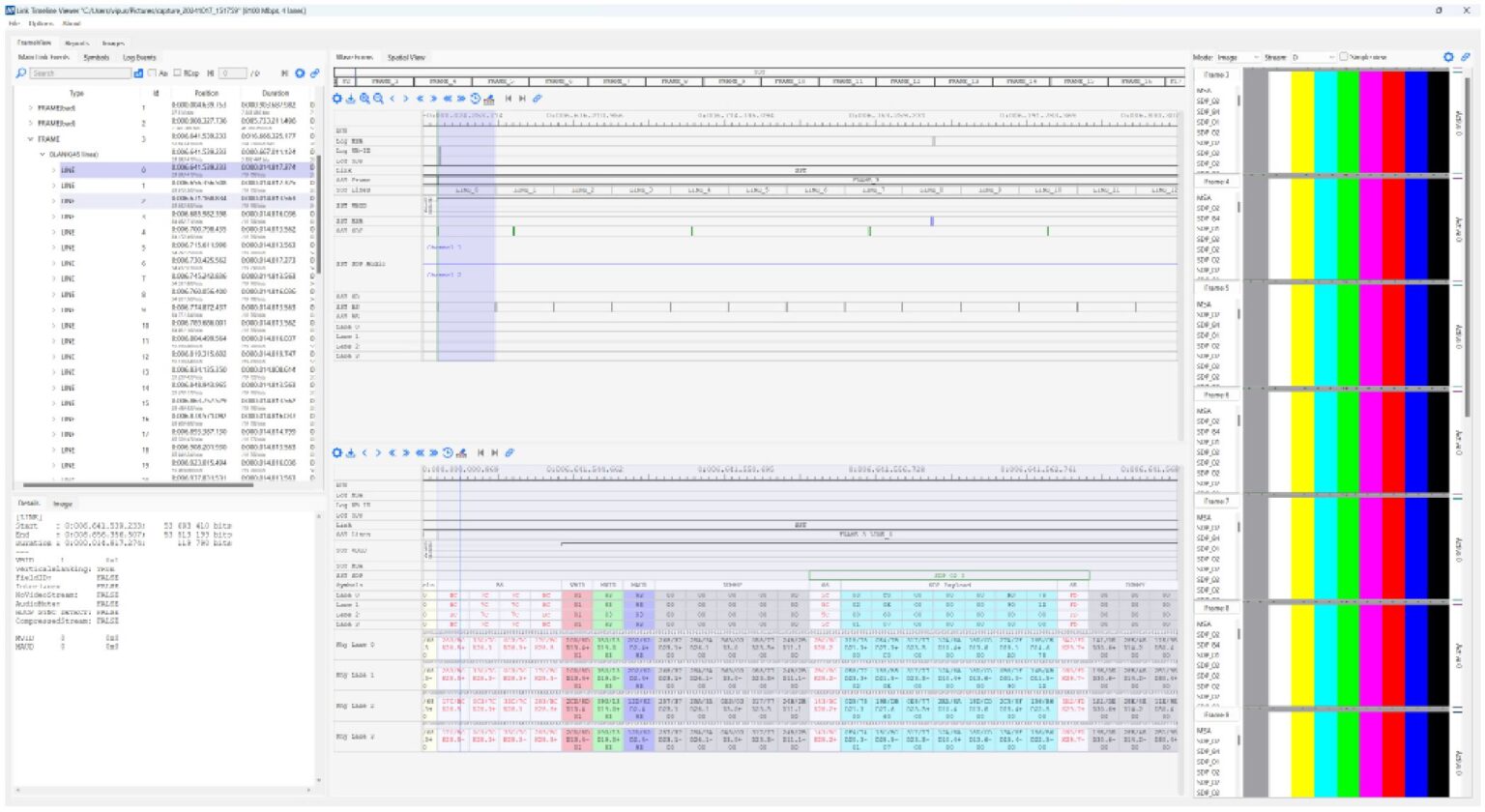

DisplayPort 链路分析仪是一款用于捕获主链路数据事件和 AUX 事务的工具。每次批量捕获后，数据会被解析并以时间线视图呈现所捕获的帧。在每个帧内，用户可以深入查看每一行中发生的事件和元数据。以纳秒为单位测量距离，并结合符号大小，以识别事件之间问题的长度。在每个活动通道中，以十六进制格式观察解扰和加扰后的符号。
Unigraf UCD-500 Gen3支持研发和自动化测试：
Unigraf UCD-500 Gen3 支持手动调试和运行扩展的自动化测试序列。 UCD 控制台 GUI 是用于桌面使用的预览和测试应用程序。 每个功能界面都有一个易于操作的互动式操作界面，以提供卓越且一目了然的可视性。
Unigraf TSI 是一款测试软件 API，它为系统集成商提供了一个快速可靠的方式来确保测试设备的功能。
Unigraf UCD-500 Gen3的GPIO连接器：
新增的 GPIO 连接器支持高达 30MHz 的带宽。四个 SMA 连接器中包含两路输入和两路输出。DB15 连接器则提供 2 路额外输入信号和 6 路额外输出信号。
Unigraf UCD-500 Gen3的可选扩展功能及CTS兼容性测试套件：
DP2.1链路层CTS兼容性测试：
- DP 2.1 LL CTS 用于测试接收端DUT
- DP 2.1 LL CTS 用于测试源DUT
- DP 2.1 + DP 1.4a LL CTS 用于测源DUT
- DP 2.1 + DP 1.4a LL CTS 用于测试接收端DUT
- DP 2.1 DSC CTS 用于测试源DUT
- DP 2.1 DSC CTS 用于测试接收端DUT
- DP 2.1 + DP1.4a DSC CTS 用于测试源DUT
- DP 2.1 + DP1.4a DSC CTS 用于测试接收端DUT
- DP 2.1 MST CTS 用于测试源DUT
- DP 2.1 MST CTS 用于测试分支DUT
DP1.4链路层CTS兼容性测试：
- DP 1.4a 链路层CTS 用于测试源DUT
- DP 1.4a 链路层CTS 用于接收端DUT
- DP 1.4a DSC CTS 用于测试源DUT
- DP 1.4a DSC CTS 用于测试接收端DUT
HDCP 2.3 CTS兼容性测试：
- DP HDCP 2.3 CTS 用于测试源DUT
- DP HDCP 2.3 CTS 用于测试接收器DUT
- DP HDCP 2.3 CTS 用于测试中继器DUT
DisplayID / EDID CTS兼容性测试：
- DP2.1 DisplayID / EDID CTS 用于测试接收端DUT
- DP2.1 DisplayID / EDID CTS 用于测试源 DUT
AdaptiveSync CTS兼容性测试：
- DP2.1 AdaptiveSync CTS 用于测试接收端DUT
- DP2.1 AdaptiveSync CTS 用于测试源DUT
LTTPR CTS兼容性测试：
- DP2.1 LTTPR CTS 用于测试接收端DUT
- DP2.1 LTTPR CTS 用于测试源DUT
- DP2.1 LTTPR CTS用于测试LTTPR DUT
DP链路分析兼容性测试：
- DP2.1 链路分析
HDR10+ 兼容性测试：
- HDR 10+显示设备和SSTM用于在DP上测试Sink DUT
- HDR 10+分布式设备，用于在DP上测试源DUT
支持面板回放：
- 支持面板重放，支持ALPM，支持测试源和接收端DUT （8b/10b）
支持eDP：
- 支持eDP，包括ALPM， PSR支持测试源和接收端DUT （8b/10b）。
Unigraf UCD-500 Gen3的基本特性：
产品种类： • DisplayPort • USB Type-C
待测试设备： • VR眼镜 • 发送器 • 图形芯片组 • 平板电脑 • 显示器 • 智能手机 • 电视 • 笔记本电脑
用例： • DP 2.1 链路层 CTS 测试 • DP 1.4a 链路层 CTS 测试 • DisplayID / EDID CTS 测试 • AdaptiveSync CTS 测试 • LTTPR CTS 测试 • DP 链路分析仪 • HDCP 2.3 合规性测试 • 研发调试 • 测试自动化
特性： • LTTPR • 4K • 8K • 10K • 12K • 16K
