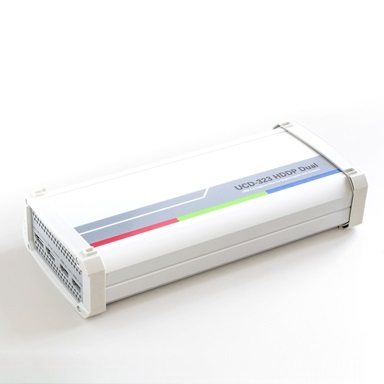

Unigraf UCD-323是一款4K信号发生器与分析仪设备，可全方位测试HDMI 2.0和DP 1.2接口，并支持高达HBR2的传输频宽。 UCD-323是通过DCP认可的HDCP 2.3 兼容性测试工具，用于测试DP接收器(Receiver)和发射器(Transmitter)。 同时，UCD-323也是Dolby认证的Dolby Vision™兼容性测试工具。UCD-323可通过其自带的运行脚本集UCD Console进行操作，还可与Unigraf的高级软件API TSI（测试系统界面）兼容，使其成为一款功能强大的自动化测试工具。
重要参数
4K信号发生器与分析仪
同时具有HDMI 2.0 / DP 1.2 输入与输出埠
DCP认可的HDCP 2.3 CTS测试工具
支持HDCP 1.3和HDCP 2.3
官方认可的 HDR 10+ 显示设备测试工具
采集和输出视频、音频信号与相关参数设定
USB 3.0接口
HDMI & DisplayPort 4K信号发生器和分析仪UCD-323
Unigraf UCD-323是一款4K信号发生器与分析仪设备，可全方位测试HDMI 2.0和DP 1.2接口，并支持高达HBR2的传输频宽。Unigraf UCD-323是通过DCP认可的HDCP 2.3 兼容性测试工具，用于测试DP接收器(Receiver)和发射器(Transmitter)。 同时，UCD-323也是Dolby认证的Dolby Vision™兼容性测试工具。Unigraf UCD-323可通过其自带的运行脚本集UCD Console进行操作，还可与Unigraf的高级软件API TSI（测试系统界面）兼容，使其成为一款功能强大的自动化测试工具。
Unigraf UCD-323支持HDMI CTS测试：
Unigraf UCD-323 Gen2 可支持以下 CTS 测试：
| 测试集 | 测试项 |
| 用于测试 Sink DUT 的 ALLM CTS | HF2-59 |
| 用于测试 Sink DUT 的 EDID CTS | HF2-26、31、32、35、39、41、53、66、74、77、78、95、96、97、98、99、105 |
| Sink QMS-VRR 转换与容差（TMDS） | HF2-73、HF2-75、HF2-61 |
Unigraf UCD-323是官方许可的杜比视界Dolby Vision兼容性测试设备：
Unigraf UCD-323为Dolby 官方许可的Dolby Vision™兼容性测试设备。在Dolby Vision™的兼容性测试中,UCD-323支持回放(Playback)和采集(Capture)测试视频和音频内容的功能。 此外，杜比（Dolby）将提供给用户用来分析UCD-323所采集的杜比视界(Dolby Vision™）视频的软件开发工具包(SDK)。 目前，Dolby Vision™测试也可支持 HDMI接口。 UCD-323还支持Dolby Vision VSIF与Dolby Vision Vendor Specific Extended Metadata Packets (EMP)。对于任何一个希望取得Dolby Vision™证书的电视或显示器制造商来说，Dolby 软件开发工具包与UCD-323是缺一不可的。
Unigraf UCD-323是官方认可的 HDR10+显示设备测试工具：
Unigraf 的 HDR 10+ 显示设备测试许可证 (MT6675) 允许 HDR 10+ 采用者生成 HDR 10+ LLC 所需的 HDR 10+ 特定的图案，以用於认证 HDR 10+ 的电视和显示器等接收设备。
Unigraf 的解决方案集成了 Klein K-10A 色度计，用于自动测试 HDR 10+ 显示设备测试，允许用户设置和播放图案，而无需手动测量 HDR 10+ 图案的亮度值。 没有 Klein K-10A 色度计的用户将能够手动将测量的亮度值记录到软件 GUI 中。 该解决方案易于使用，并减少了运行 HDR 10 显示设备认证测试所需的时间。
Unigraf UCD-323支持HDCP 2.3 CTS测试：
Unigraf UCD-323 是 DCP LLC 批准的测试工具，用于 DisplayPort 发送端和接收端设备的 HDCP 2.3 合规测试。HDCP 2.3 合规测试功能是 UCD Console GUI 的附加功能。通过软件附加模块，可以轻松为任何 UCD-323 测试工具启用 HDCP 2.3 CTS 测试。该软件附加模块可单独购买，用于测试发送端或接收端设备。
Unigraf UCD-323可使用 ULT-01 进行延迟测量：

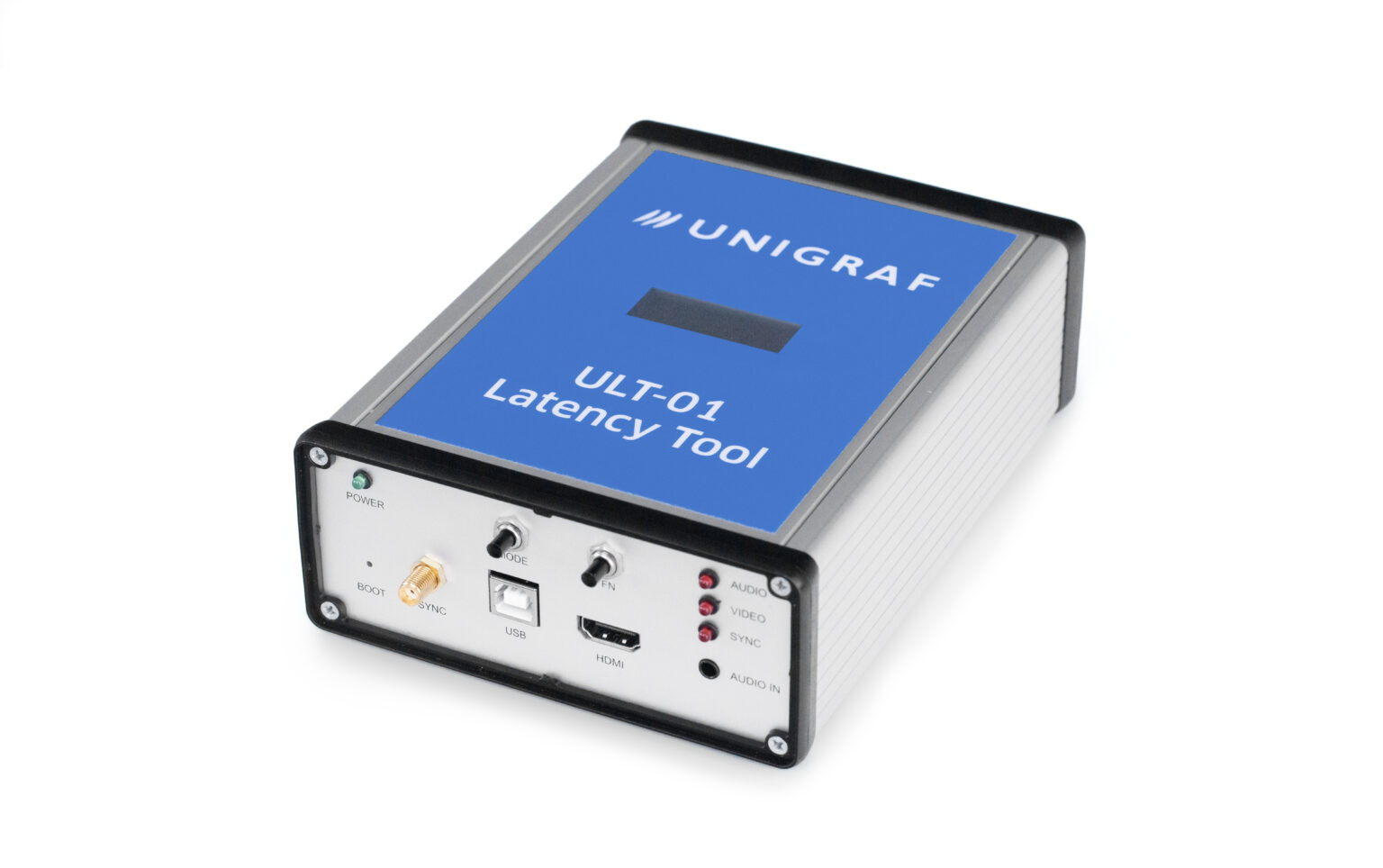

ULT-01 是一款配备光传感器和麦克风的测量工具，用于测量视频和音频信号传输的延迟。ULT-01 是 Unigraf UCD 图案生成器的辅助工具，这些生成器配备同步连接器，例如 UCD-323 Gen2。
ULT-01 产品特性
• 视频延迟测量。
• 音视频同步测量（AVSync 应用）将通过固件更新提供，用于 LIP 合规性测试。

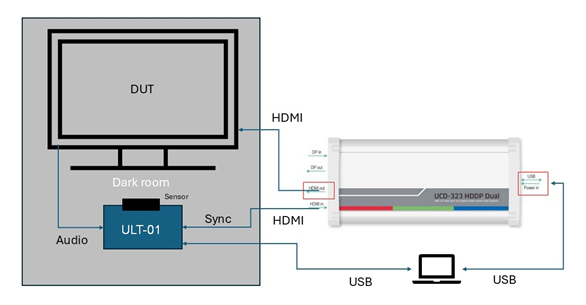

ULT-01 与 UCD-323 的连接示意图如下。ULT-01 与 UCD-323 Gen2 的示意图展示了 AVSync 测量的配置，因为它包含音频 HDMI 连接。
Unigraf UCD-323支持测试自动化：
用户可使用C ++代码直接从命令行运行自动化测试。 Unigraf还给用户提供了一个脚本库，內含详细测试的示例。 脚本可通过Unigraf的测试系统介面（TSI）运行，TSI是一种测试软件API，它使系统集成商可以快速可靠地确保其测试设备的功能。这些脚本可用于自动执行UCD-323中的所有测试，包括HDCP 2.3的兼容性测试。
Unigraf UCD-323支持UCD Console（用户界面控制台）软件：
UCD Console GUI是UCD系列产品的专用软件，GUI可通用在Windows、macOS和Linux系统中。用户可通过它来操作Unigraf UCD-323的所有测试功能。此软件易于操作，用户可在不同的角色(Role)状态与功能面板之间自由切换， 并通过它来操作UCD-323的所有测试功能。
UCD Console 具有预览(Preview) 视窗，用于确认采集的视频和音频，同时还有监视Unigraf UCD-323中的链接参数面板、内建图形产生器、EDID编辑器与HDCP控制功能。。
Unigraf UCD-323支持UCD控制台专业版 (UCD Console Pro)：
您可以使用UCD Console Pro功能将调试提升到更高的水平。 Pro功能是单独提供的选购软件。它可用于测试接收器或信号源设备。请参考下表比较UCD Console和UCD Console Pro的功能差异。
用于测试源设备：
| 角色 | 功能 | UCD Console | UCD Console Pro用于测试源设备 |
| Testing HDMI sources (HDMI RX) | 视频预览和保存 | ✓ | ✓ |
| Audio monitoring and saving | ✓ | ✓ | |
| Status information of the upstream link | ✓ | ✓ | |
| EDID editor | ✓ | ||
| HDCP status monitor and control | ✓ | ||
| InfoFrames | ✓ | ||
| Ready-made test sets (CRC, Link) for testing source DUT | ✓ | ||
| Testing DisplayPort sources (DPRX) | Video preview and saving | ✓ | ✓ |
| Audio monitoring and saving | ✓ | ✓ | |
| Status information of the upstream link | ✓ | ✓ | |
| Video mode and control of the upstream link | ✓ | ||
| EDID editor | ✓ | ||
| DPCD editor | ✓ | ||
| HDCP status monitor and control | ✓ | ||
| Ready-made test sets (CRC, Link) for testing source DUT | ✓ | ||
| Event Log, DP AUX Analyzer | ✓ |
用于测试接收设备：
| 角色 | 功能 | UCD Console | UCD Console Pro 用于测试接收设备 |
| Testing HDMI sinks (HDMI TX) | Video pattern generator | ✓ | ✓ |
| Audio generator | ✓ | ✓ | |
| Status information of the downstream link | ✓ | ✓ | |
| Control of the downstream link | ✓ | ||
| EDID Editor | ✓ | ||
| HDCP status monitor and control | ✓ | ||
| Testing DisplayPort sinks (DPTX) | Video pattern generator | ✓ | ✓ |
| Audio generator | ✓ | ✓ | |
| Status information of the downstream link | ✓ | ✓ | |
| Control of the downstream link | ✓ | ||
| EDID editor | ✓ | ||
| HDCP status monitor and control | ✓ | ||
| Ready Made test sets (link) for testing sink devices | |||
| Event Log, DP AUX Analyze | ✓ |
Unigraf TSI SDK 高级测试集：
Unigraf UCD-323测试工具内建Unigraf的基本测试自动化软件TSI（测试系统界面）SDK，TSI是一种高级软件API，用于在集成开发环境（IDE）中进行自动化测试。 Unigraf的TSI包含预定义的测试用例，用于测试DisplayPort和HDMI接口的基本功能。 TSI SDK高级测试集可为用户提供例如 EDID和DPCD编辑器以及内置的信号源待测物测试（ARC、CEC、CRC）。 TSI SDK Advanced Test Set也支持HDCP 2.3测试。用户可通过软件更新和购买授权码，直接对任何UCD-323测试工具授权使用TSI SDK高级测试集。请参阅下表了解 TSI SDK基本测试集与高级测试集的功能差异。
| 角色 | 功能 | TSI Basic (基本版) | TSI Advanced (升级版) |
| Testing HDMI sources (HDMI RX) | Video preview and saving | ✓ | ✓ |
| Audio monitoring and saving | ✓ | ✓ | |
| Status information of the upstream link | ✓ | ✓ | |
| EDID editor | ✓ | ||
| HDCP status monitor and control | ✓ | ||
| InfoFrames | ✓ | ||
| Ready-made test sets (CRC, Link) for testing source DUT | ✓ | ||
| Testing DisplayPort sources (DPRX) | Video preview and saving | ✓ | ✓ |
| Audio monitoring and saving | ✓ | ✓ | |
| Status information of the upstream link | ✓ | ✓ | |
| Video mode and control of the upstream link | ✓ | ||
| EDID editor | ✓ | ||
| DPCD editor | ✓ | ||
| HDCP status monitor and control | ✓ | ||
| Ready-made test sets (CRC, Link) for testing source DUT | ✓ | ||
| Testing HDMI sinks (HDMI TX) | Video Pattern Generator | ✓ | ✓ |
| Testing DP sinks (DPTX) | Video Pattern Generator | ✓ | ✓ |
| Status information of the downstream link | ✓ | ✓ |
Unigraf UCD-323的产品特色：
• UHD / 4K 合规测试设备
• HDMI 2.0 和 DP 1.4a（限制为 HBR2 链路速率）输入与输出集成于一台设备
• DCP 批准的 HDCP 2.3 CTS 测试工具
• 支持 HDCP 1.3 和 HDCP 2.3
• 批准的 HDR10+ 显示设备测试工具
• 支持 Sink 和 Source 的视频、音频及配置参数
• USB 3.0 连接
Unigraf UCD-323的可选扩展功能及CTS兼容性测试套件：
UCD-300系列可选配置：
- UCD-323 用于杜比和 HDR10+
- UCD-323 Gen2 设备
HDMI CTS测试：
- 用于测试 Sink DUT 的 ALLM CTS
- Sink QMS-VRR 转换、容差与游戏 VRR（TMDS）
- 用于测试 Sink DUT 的 EDID CTS（TMDS）
延迟测量
- ULT-01: 一款配备光传感器和麦克风的测量工具，用于测量视频和音频信号传输的延迟
研发调试：
- 用于测试 DP Source DUT 的 UCD Console Pro
- 用于测试 DP Sink DUT 的 UCD Console Pro
- 用于测试 HDMI Source DUT 的 UCD Console Pro
- 用于测试 HDMI Sink DUT 的 UCD Console Pro
- 支持 HDCP 2.3
HDCP 2.3 合规测试：
- 用于在 DP 上测试 Source DUT 的 HDCP 2.3 CTS
- 用于在 DP 上测试 Sink DUT 的 HDCP 2.3 CTS
测试自动化
- TSI SDK 高级测试集
- 支持 HDCP 2.3 的 TSI SDK 高级测试集
Dolby Vision
- 用于测试 HDMI Source 设备的杜比视界测试套件
- 用于测试 HDMI Sink 设备的杜比视界测试套件
- 用于测试 HDMI Source 和 Sink 设备的杜比视界测试套件
- 用于测试 DP Source 设备的杜比视界测试套件
- 用于测试 DP 显示器的杜比视界测试套件
- 用于测试 DP Source 和显示器设备的杜比视界测试套件
- 用于测试 HDMI 和 DP Source 设备的杜比视界测试套件
- 用于测试 HDMI 和 DP Sink 及显示器设备的杜比视界测试套件
- 用于测试 HDMI 和 DP Source、Sink 及显示器设备的杜比视界测试套件
- 用于 Compatibility SDK 的杜比视界测试套件
HDR10+ 测试：
- 用于在 HDMI 上测试 Sink DUT 的 HDR10+ 显示设备和 SSTM
- 用于在 DP 上测试 Sink DUT 的 HDR10+ 显示设备和 SSTM
- 用于在 HDMI 上测试 Source DUT 的 HDR10+ 分发设备
- 用于在 DP 上测试 Source DUT 的 HDR10+ 分发设备
Unigraf UCD-323规格：
输入 DP 1.4(最大4096×2160@60hz) ，HDMI 2.0(最大4096×2160@60hz)
输出 DP 1.4(最大4096×2160@60hz) ，HDMI 2.0(最大4096×2160@60hz)
内容保护 HDCP 1.3和HDCP 2.3
捕获内存 标准2GB(可扩展至4GB)
计算机接口 USB 3.0
操作系统 Windows 11, 10, 8, 7 and XP
软件 UCD控制台，TSI API，具有接口特定的测试集
电源输入 +12 Vdc (包含 AC/DC 转换器)
模块尺寸 281×128×62 mm
重量 900 g (不含AC/DC转换器)
Unigraf UCD-323的基本特性：
产品种类： • DisplayPort • HDMI
待测试设备： • AV Switch • 蓝光播放器 • 游戏机 • 笔记本电脑 • 显示器 • 机顶盒 • 音箱 • 电视• 发射机
用例： • HDMI CTS• HDCP 2.3 兼容性测试 • HDR10+ 测试• 杜比视觉 (Dolby Vision) • 测试自动化 • 生产测试 • 研发调适
特性： • 4K
