Unigraf UCD-422 Gen2 HDMI 信号发生器与分析仪是业界领先的集成计算机视觉技术的 HDMI® 合规测试平台，由 Unigraf Vision Intelligence™ 提供技术支持，可实现自动化测试，在显著缩短验证时间的同时提升测试准确性。 Unigraf UCD-422 Gen2 支持数据速率高达 12 Gbps 的 HDMI 2.1b 接口测试，全面覆盖 Source（源端）、Sink（接收端）和 Repeater（中继器）设备类别的 HDMI 和 HDCP® 合规测试规范（CTS）。该系统支持最高 10K @ 30 Hz 和 8K @ 60 Hz（无 DSC）的分辨率。
重要参数
可变刷新率（VRR）
快速媒体切换（QMS）
自动低延迟模式（ALLM）
前向纠错（FEC）
显示流压缩（DSC）
增强音频回传通道（eARC）
消费电子控制（CEC 1.4b 与 2.x）
高带宽数字内容保护（HDCP 1.4 / 2.3）
两个通过 SMA 连接器提供的 GPIO，一个用于输入，一个用于输出
提供完整的 API 访问权限，可调用其所有功能，以便无缝集成到自动化测试环境中

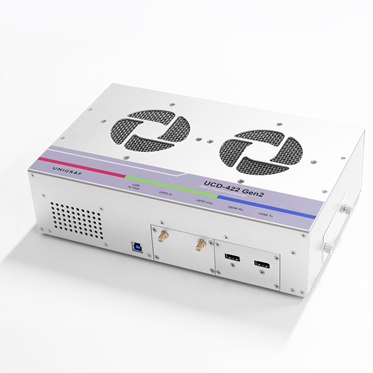

HDMI 2.1 10K信号发生器和分析仪UCD-422 Gen2
Unigraf UCD-422 Gen2 HDMI 信号发生器与分析仪是业界领先的集成计算机视觉技术的 HDMI® 合规测试平台，由 Unigraf Vision Intelligence™ 提供技术支持，可实现自动化测试，在显著缩短验证时间的同时提升测试准确性。
Unigraf UCD-422 Gen2 支持数据速率高达 12 Gbps 的 HDMI 2.1b 接口测试，全面覆盖 Source（源端）、Sink（接收端）和 Repeater（中继器）设备类别的 HDMI 和 HDCP® 合规测试规范（CTS）。该系统支持最高 10K @ 30 Hz 和 8K @ 60 Hz（无 DSC）的分辨率。
Unigraf UCD-422 Gen2支持HDMI CTS测试：
Unigraf UCD-422 Gen2 支持跨 Sink（接收端）、Source（源端）和 Repeater（中继器）设备类别的 HDMI 和 HDCP CTS 测试，并采用基于计算机视觉的测试方案。
目前 UCD-422 Gen2 可支持以下 CTS 测试：
| 测试集 | 测试项 |
| 用于测试 Sink DUT 的 ALLM CTS | HF2-59 |
| 用于测试 Sink DUT 的 EDID CTS | HF2-26、31、32、35、39、41、53、66、74、77、78、95、96、97、98、99、105。HFR2-53、70 |
| Sink QMS-VRR 转换、容差与游戏 VRR（TMDS / FRL） | HF2-73、HF2-75、HF2-61、HFR2-73、HFR2-75、HFR2-61 |
| 用于测试 Sink DUT 的 FRL DSC CTS | HFR2-80、81、82、83、84、85 |
为Unigraf UCD-422用户提供更新程序：
为支持现有客户，我们可为当前 Unigraf UCD-422 用户提供一项特别硬件升级计划。如需了解价格、供货情况和交付选项等更多信息，请直接联系我们。
Unigraf UCD-422 Gen2支持HDMI链路分析：

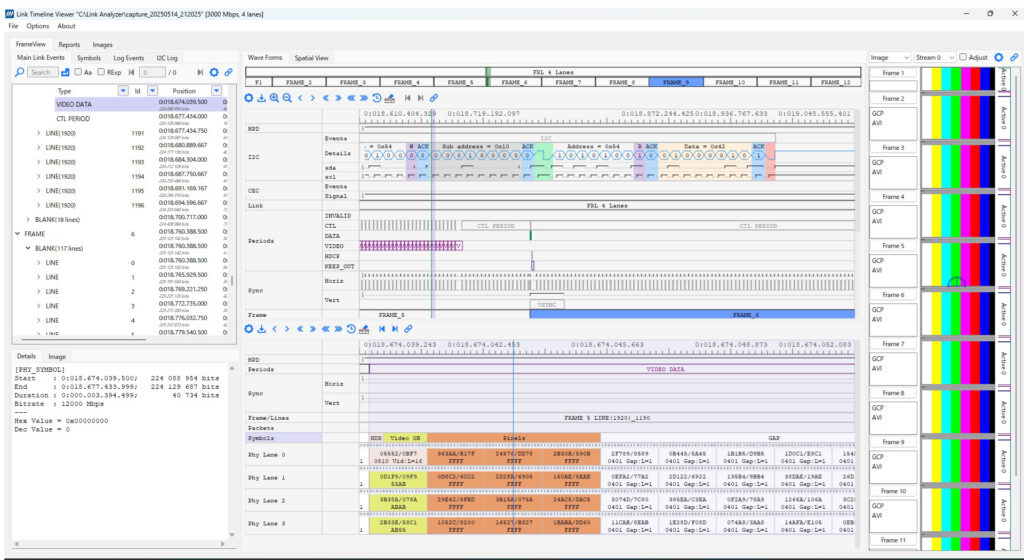

HDMI 链路分析仪是用于捕获主链路数据事件和 I2C 事务的工具。每次批量捕获后，数据会在时间线视图中进行解析，呈现所捕获的帧。在每一帧内，用户可以深入查看每一行中发生的事件和元数据。可以以纳秒为单位测量距离，并结合符号大小，来识别事件之间问题的持续长度。还可以在每个活动通道上，以十六进制格式观察解扰和加扰后的符号。Unigraf UCD-422 Gen2 支持以 Sniffer（嗅探）模式使用 HDMI 链路分析仪，以监测 Sink DUT 与 Source DUT 之间的 HDMI 链路。
Unigrf UCD-422 Gen2是官方认可的 HDR10+ 显示设备测试工具：
Unigraf HDR 10+ 显示设备测试许可证 (MT6675) 允许 HDR 10+ 采用者生成 HDR 10+ LLC 所需的 HDR 10+ 特定的图案，以用於认证 HDR 10+ 的电视和显示器等接收设备。
Unigraf 的解决方案集成了 Klein K-10A 色度计，用于自动测试 HDR 10+ 显示设备测试，允许用户设置和播放图案，而无需手动测量 HDR 10+ 图案的亮度值。 没有 Klein K-10A 色度计的用户将能够手动将测量的亮度值记录到软件 GUI 中。 该解决方案易于使用，并减少了运行 HDR 10 显示设备认证测试所需的时间。
Unigraf UCD-422 Gen2是一款多功能 HDR 测试设备：
UCD-422 Gen2 可以生成任意视频格式、音频格式、帧率、视频时序，以及标准和自定义 InfoFrame，并可按任意顺序输出，从而使 UCD-422 Gen2 能够生成无穷无尽的测试场景组合。
Unigraf UCD-422 Gen2可使用 ULT-01 进行延迟测量：

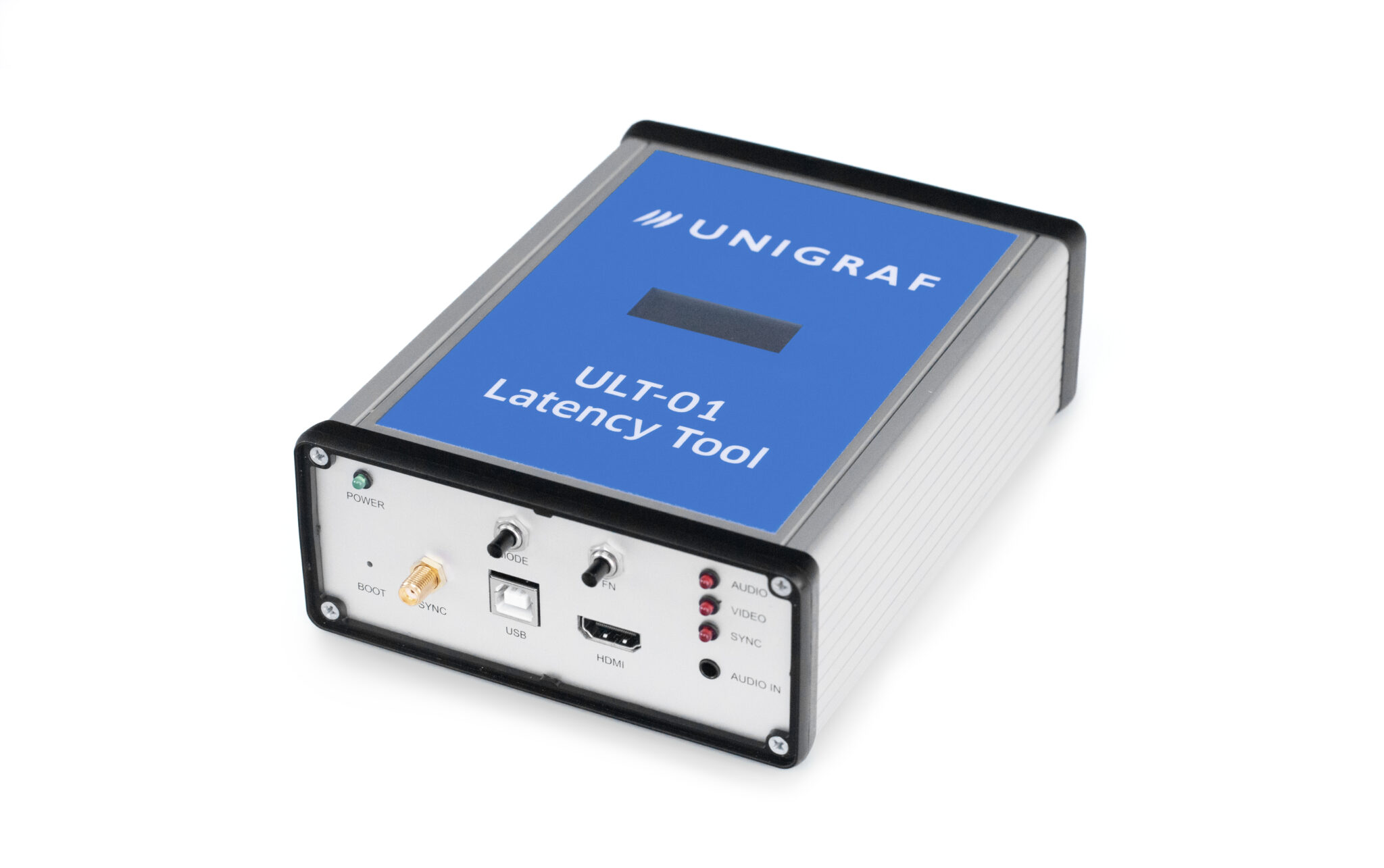

ULT-01 是一款配备光传感器和麦克风的测量工具，用于测量视频和音频信号传输的延迟。ULT-01 是 Unigraf UCD 图案生成器的辅助工具，这些生成器配备同步连接器，例如 UCD-422 Gen2。
ULT-01 产品特性
• 视频延迟测量。
• 音视频同步测量（AVSync 应用）将通过固件更新提供，用于 LIP 合规性测试。

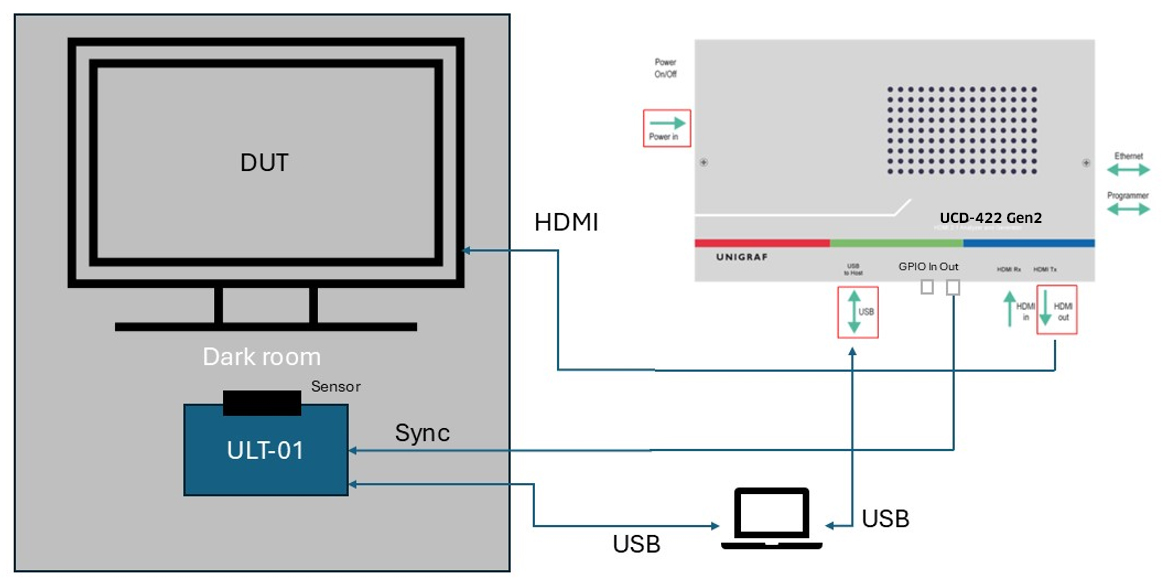

ULT-01 与 UCD-422 Gen2 的连接示意图如下。与 UCD-422 Gen2 配合使用时，ULT-01 用于视频延迟测量。
Unigraf UCD-422 Gen2的产品特色：
• HDMI 2.1b 测试设备（FRL/TMDS）
• HDMI、HDCP 和 CEC CTS 测试
• 支持 12 Gbps
• 支持 10K@30Hz（无 DSC）
• 支持 8K@60Hz（YCbCr 4:2:0，无 DSC）
• 支持 Sniffer 模式的 HDMI 链路分析仪
• GPIO 连接器
• 通过延迟工具支持 VRR、QMS 和 ALLM
• 前向纠错（FEC）
• 使用 ULT-01 进行唇音同步测量
• 支持 CEC 1.4b 与 2.x
• 支持 HDCP 1.4 与 2.3
• 支持 eARC
• 支持 DSC
• 支持基于计算机视觉的测试
• 支持自定义播放/场景
Unigraf UCD-422的可选扩展功能及CTS兼容性测试套件：
HDMI CTS
- 用于测试 Sink 和 Source DUT 的 HDCP 1.4 与 2.3 CTS
- Sink QMS-VRR 转换、容差与游戏 VRR（TMDS / FRL）
- 用于测试 Sink DUT 的 EDID CTS
- 用于测试 Sink DUT 的 ALLM CTS
- 用于测试 Sink DUT 的 FRL DSC CTS
HDR10+ 测试
- 用于在 HDMI 上测试 Source DUT 的 HDR10+ 分发设备
- 用于在 HDMI 上测试 Sink DUT 的 HDR10+ 显示设备和 SSTM
延迟测量
- ULT-01: 一款配备光传感器和麦克风的测量工具，用于测量视频和音频信号传输的延迟
HDMI 链路分析仪
- HDMI 链路分析仪: 用于测试 Source DUT 的 TMDS / FRL 主链路数据分析
Unigraf UCD-422 Gen规格：
输入(HDMI Rx) HDMI 2.1b (10K@30Hz,不含DSC)
输出(HDMI Tx) HDMI 2.1b (10K@30Hz,不含DSC)
HDMI 2.1b 功能 FRL, TMDS, ALLM, VRR, QMS
内容保护 HDCP 1.4 & 2.3
附加功能 eARC, DSC, FEC, CEC
硬件选项 延迟测试工具(Latency Tool ULT-01)
计算机接口 USB 3.0 (Type-A 接口)
操作系统 Windows, Linux, macOS
软件 UCD 控制台(UCD Console) ，TSI API及接口特定测试集
电源输入 AC/DC Power电源 ，100-240 Vac 50/60 Hz 输入，+12 Vdc 输出
模块尺寸 311 × 197 × 65 mm
重量 1.2 kg(不含电源)
Unigraf UCD-422 Gen2的基本特性：
产品种类： • HDMI
用例： • HDMI CTS • HDMI 链路分析仪 • HDR10+ 测试 • 杜比视界
特性： • CRC • eARC • VRR • QMS• ALLM • 10K
