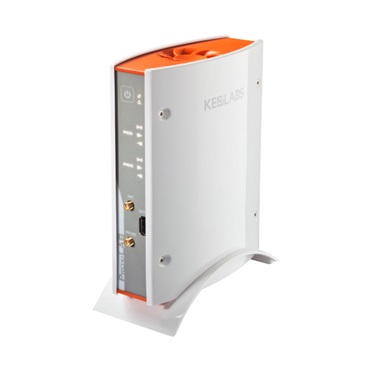

非接智能卡测试仪ProxiLAB Quest

ProxiLAB Quest是一台多功能集成合一的非接触式测试设备,可以支持非接触式智能卡和非接触式读卡器相关的所有测试,包括ISO14443, ISO15693, Felica, NFC等测试。

功能简介

支持NFC测试,模拟非接触式读卡器测试非接卡,或模拟非接卡测非接读卡器

  • 支持ISO/IEC 14443 (A/B/B'), Mifare™, ISO/IEC 15693, ISO/IEC 18000-3, Felica™ (JISX 6319)

  • 支持NFC -IP1, -IP2 (ISO/IEC 18092, ECMA 340), NFC Forum, EMVCo

  • 支持VHBR (ASK up to 6.8Mbps, PSK up to 27 Mbs)

  • 支持EMD, 支持Active PICC, 支持Phase Drift相位偏移测试

  • 支持最小启动场强测试,支持性能Performance测试,

  • 支持Shmoo测试,支持VNA功能,谐振频率,Q值等测试

  • 支持扩展升级EMVCo L1, NFC Forum, ISO10373-6, ICAO等测试系统

  • 支持产线测试


产品详情

非接触式智能卡测试仪ProxiLAB Quest

支持:

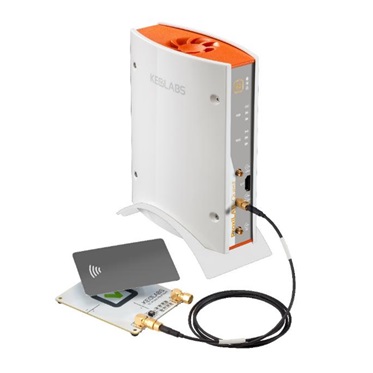

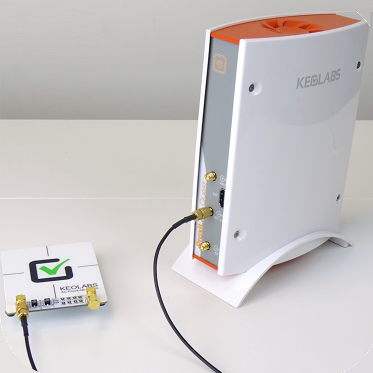

模拟非接触式读卡器测试非接触式智能卡
支持ISO/IEC 14443 (A/B/B'), Mifare™
支持VHBR (ASK up to 6.8Mbps, PSK up to 27 Mbs)
支持ISO/IEC 15693, ISO/IEC 18000-3
支持Felica™ (JISX 6319)
支持NFC -IP1, -IP2 (ISO/IEC 18092, ECMA 340), NFC Forum, EMVCo
支持EMD, 支持Active PICC, 支持Phase Drift相位偏移测试

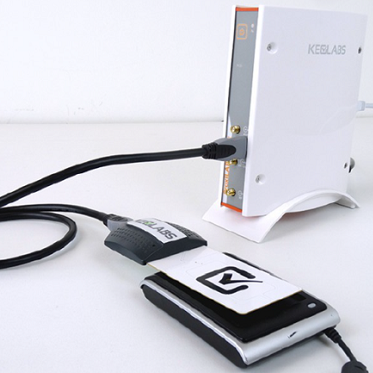

模拟非接触式智能卡测试非接触式读卡器
支持ISO/IEC 14443 (A/B/B'), Mifare™
支持VHBR (ASK, PSK up to 27 Mbs)
支持ISO/IEC 15693, ISO/IEC 18000-3
支持Felica™ (JISX 6319)
支持NFC -IP1, -IP2 (ISO/IEC 18092, ECMA 340), NFC Forum, EMVCo
支持EMD, 支持Active PICC, 支持Phase Drift相位偏移测试

NFC测试仪ProxiLAB:支持协议

支持以下协议的非接卡和读卡器测试:
ISO/IEC 14443 A/B up to 27Mbps, Mifare
Type B', Innovation
ISO/IEC 15693, ISO/IEC 18000-3, ISO/IEC 18047-3
JISX 6319, Felica
ISO/IEC 18092, NFC-IP1 and -IP2
ECMA 340, ECMA 362, ECMA 356
NFC Forum
EMVCo Level 1
ICAO ISO18745
Custom protocols

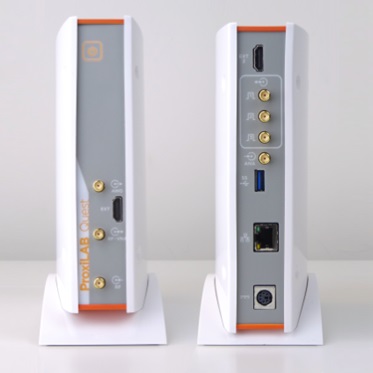

NFC测试仪ProxiLAB:设备接口

USB接口:支持USB 3.1
以太网接口:支持Ethernet 1Gb/s
通用接口:3个GPIO SMA接口
扩展控制:2个HDMI接口
射频输出:2 个(18dBm, 30dBm)
射频输入:2个 SMA

NFC测试仪ProxiLAB:基本功能

任意波形发生器 Arbitrary Waveform Generator 16bsps - 250Msps
谐振频率、Q值、复阻抗测试 -20dBm to +20dBm, 8-60MHz
支持非接卡和读卡器仿真测试 PICC & PCD Emulate & Test
支持数字波形 Digital Trace
支持模拟波形 Analog Trace

NFC测试仪ProxiLAB:Quest软件

工具面板可控
各应用控制器
易二次开发
可保存的工作簿
易分享测试结果
易操作上手


NFC测试仪ProxiLAB:非接卡测试仪

针对ISO1443 A/B, ISO15693, FeliCa等标准进行测试的详细操作面板
输出Analog & Digital 信号参数可调


NFC测试仪ProxiLAB:非接读卡器测试仪

针对ISO1443 A/B, ISO15693, FeliCa等标准进行测试的详细操作面板
输出Analog & Digital 信号参数可调


NFC测试仪ProxiLAB:Digital/Analog测试日志

序列视图
列表视图
协议分析
命令说明
定时测量
统计与时序分析
日志和数据导出


NFC测试仪ProxiLAB:测试信号脚本可编辑

支持Python编辑调试
自动完成编译
语法突出显示
API接口含参数助手
API接口有拖放命令
API接口有程序文档
提供样例程序
可导出另存
可不打开Quest软件直接调用Python环境执行脚本进行测试


NFC测试仪ProxiLAB:波形分析Waveforms Analyzer

支持自动测试并按标准协议解析 ISO / EMVCo / NFC Forum parameter decoding
支持测试光标定位 Cursors for measurement
支持放大缩小 Zoom


NFC测试仪ProxiLAB:负载调制分析仪 LMA Analyzer

支持协议解析 ISO / EMVCo / NFC Forum parameter decoding
支持测试光标定位 Cursors for measurement
支持实时分析 Realtime analysis
支持放大缩小 Zoom


NFC测试仪ProxiLAB:最小激活场强HLP - Hinit

搜索激活PICC所需的最小场强Search minimum field required to activate the PICC
可用于检查的模拟视图Analog view for checking
射频场步进 RF field step of 0.02A/m


NFC测试仪ProxiLAB:多参数验证测试 Shmoo

自定义多种参数验证测试 Multiple parameters variation
时钟频率
上升沿
下降沿
场强
重复次数
位持续时间
暂停持续时间
EGT时间
EOF低持续时间
SOF高持续时间


NFC测试仪ProxiLAB:非接卡性能测试 PICC performance

根据特定APDU序列测量特定功率的PICC性能和时序Specific Schmoo in power to measure the PICC performance according to a particular APDU sequence


NFC测试仪ProxiLAB:非接卡电磁抖动测试 PICC EMD analysis

支持在所有场景命令中进行EMD测试
支持在所有射频场上进行EMD测试
支持同时测试PICC和PCD的EMD
支持不同芯片性能对比测试
支持互操作性检查测试


NFC测试仪ProxiLAB:矢量网络分析仪 VNA

支持谐振频率测量 Resonance frequency
支持Q值测量 Q factor
支持复阻抗测量 Complex impedance
支持信号强度:-20bBm to +20dBm
支持频率:8MHz to 60MHz


NFC测试仪ProxiLAB:自动机械臂互操作性测试 Robot PICC/PCD Interop

支持三维多参数验证测试3D-Schmoo
支持测试脚本客制化Custom test scripts


NFC测试仪ProxiLAB:支持扩展NFC/ISO/EMV测试系统

基于NFC测试仪ProxiLAB Quest,增加其他软硬件设备,可以扩展组成NFC、ISO、EMV测试系统。这些测试系统内含的软硬件设备包括:
NFC测试仪主机ProxiLAB Quest
NFC/ISO/EMV标准测试软件平台及测试案例库
NFC/ISO/EMV标准天线套装
配套示波器
配套功率放大器
配套六轴机械臂
配套自动测试夹具
作为一个完整的自动测试系统,根据NFC Forum、ISO 10373-6、EMVCo等规范定义的测试标准,提供成熟的案例库软件,对卡片进行逐个案例依次测试。产生测试log,测试波形,测试结果,测试报告等。供用户直观的了解和分析待测物对NFC Forum、ISO 10373-6、EMVCo等测试标准的符合性。

EMV 1089.png

NFC测试仪ProxiLAB:支持产线测试

NFC测试仪ProxiLAB Quest支持读卡器产线测试。根据不同客户的不同测试要求,可以基于ProxiLAB Quest主机搭配不同的配件实现不同的产线测试。

半定制化:
测试时间可以根据产线要求进行调整
测试内容可以根据产线要求进行增减选择
测试系统可以根据产线要求进行自动化定制

卡片测试内容可选:
卡片天线谐振频率测试(Resonance Frequency)
卡片天线Q值测试(Q Factor)
卡片最小激活场强测试(Hinit)
卡片激活时间测试(PICC book time)
卡片交易性能测试(PICC performance)
卡片多因素测试(Shmoo)
客制化其他测试customization, etc..

读卡器测试内容可选:
读卡器天线各区域场强测试(Field Strength)
读卡器最小场强测试(Hming)
读卡器最大场强测试(Hmax)
读卡器交变磁场测试(Alternating magnetic field)
终端波形时间测试(T1/T2…Ringing, Overshot)
不同负载下场强影响(Power with different loads)
负载调制灵敏度(LMA sensitivity)
天线调制(Antenna tuning when reader RF off)
谐振频率(Resonance Frequency)
客制化其他测试customization, etc..

关于KEOLABS

KEOLABS是领先的测试微控制器和安全组件实施的工具和服务供应商。

根据各个行业标准,KEOLABS智能卡测试工具可提供端到端产品和服务,用于验证和认证智能卡及相关技术。 KEOLABS产品参与安全交易和身份识别部门的主要认证流程,提供全面的解决方案,用于验证从电气到数字和应用层的接触层和非接触式安全组件。

KEOLABS同时是一个ISO / IEC 17025认可的测试实验室,为安全组件部门的利益相关者(包括卡,手机,电子护照,电子驾照和读卡器)提供测试认证(包括ISO、NFC、EMV、ICAO等)服务。

关于KEOLABS的产品与服务

为了对智能卡、终端、安全组件、应用程序进行验证和认证,KEOLABS提供的产品与服务包括:

测试工具,用于智能卡及终端的芯片和产品设计测试。 包括ProxiLAB,ContactLAB,ProxiSPY和NomadLAB等信号仿真器和分析仪用于测试非接触式智能卡/读卡器,支持测试NFC、ISO14443、FeliCa、ISO15693、SWP和ISO7816等。

认证方案,基于SCRIPTIS软件环境和KEOLABS测试平台,严格按照行业功能和应用标准进行完整的按钮测试,即:EMVCo、NFC论坛、ISO 14443、ISO 15693、国际民航组织ICAO、电子驾驶执照E-driving license等。

测试服务,KEOLABS测试实验室提供符合ISO10373-6,NFC论坛,国际民航组织ICAO,EMVCo,EAC,ISO18013,CIPURSE等行业标准的产品调试和一致性测试测试服务。

关于KEOLABS测试工具

KEOLABS提供功能强大的测试工具,用于验证在一系列应用领域中使用的接触式和非接触式智能卡技术,包括身份(护照,驾驶执照),公共交通收费,门禁控制和付款等等。

这些平台上支持的测试功能包括:

* 在数字和模拟/电气/射频层面的读卡器/卡片信号仿真(接触式测试仪ContactLAB和非接触式测试仪ProxiLAB)
* 非侵入式信号捕获和协议分析(又称SPY功能)(接触式抓包分析仪ContactLAB,非接触式抓包分析仪ProxiSPY,双界面分析仪NomadLAB)

平台允许验证一系列技术,包括NFC,ISO14443,FeliCa(ISO18025),ISO15693非接触式(13.56 Mhz)协议和SWP(HCI / HDLC),ISO7816,SPI和I2C接触协议。 平台配置和控制可以通过专用软件接口(RGPA - 实时协议分析器)或脚本(Python,JScript,...)来完成,它允许用户在特定的自动化场景中定义和执行信号序列。



测试
- all level

测试
- application

抓包
- full analysis

抓包
- byte level

Card
卡片测试

ISO 7816ContactLAB
ContactLABNomadLAB
SWPContactLAB
ContactLABNomadLAB
ISO 14443ProxiLAB
ProxiSPYNomadLAB
NFCProxiLAB
ProxiSPYNomadLAB
FelicaProxiLAB
ProxiSPYNomadLAB
ISO 15693ProxiLAB
ProxiSPY

Reader
读卡器测试

ISO 7816ContactLABNomadLABContactLABNomadLAB
ISO 14443ProxiLABNomadLABProxiSPYNomadLAB
NFCProxiLAB
ProxiSPYNomadLAB
FelicaProxiLAB
ProxiSPYNomadLAB
ISO 15693ProxiLAB
ProxiSPY

NFC
手机支付

NFCProxiLAB
ProxiSPYNomadLAB
SWPContactLAB
ContactLABNomadLAB
SPI (for eSE testing)ContactLAB
ContactLAB
I2C (for eSE testing)ContactLAB
ContactLAB

关于KEOLABS测试认证套件

KEOLABS提供标准认证测试解决方案,便于对智能卡,读卡器和智能对象进行快速和完整的验证。 解决方案可用于验证从模拟和数字层到智能卡,读卡器和一系列NFC相关产品(手机,读卡器,标签,钥匙扣等)的应用层的产品。

1, Level 1 Analog/digital测试认证套件
KEOLABS提供完整的解决方案,包括模拟测试台和配件,以便于您在模拟和数字级别的非接触式智能卡和读卡器内部验证各种行业标准,包括:
§  EMVCo 卡片、手机、读卡器,在支付领域
§  ICAO 电子护照和读卡器,在身份识别领域
§  CEN TS 16794-2 交通票据及读卡器,在交通领域
§  ISO10373-6 非接卡和读卡器,在通用领域
§  FeliCa 非接卡和读卡器

2, NFC测试认证套件

KEOLABS解决方案验证NFC手机,卡片,读卡器和其他相关对象的模拟层和数字层。 可用解决方案涵盖的标准包括:
§  NFC Forum 卡片、手机、读卡器的主动、被动、点对点模式
§  ETSI TS 102 694-2/695-2 HDLC, HCI 卡片
§  ETSI TS 102 694-1/695-1 HDLC, HCI 终端

3, 行业应用测试认证套件

KEOLABS提供完整的测试解决方案,支持根据特定应用类型的行业标准对智能卡和读卡器进行内部验证,包括:
§  身份识别
§  ICAO 电子护照eMRTD及读卡器
§  ISO18013 (part 4)电子驾照eDrivers License
§  IAS ECC欧洲身份证EU identity card
§  支付应用
§  EMVCo银行卡、手机、读卡器等
§  票据应用
§  CIPURSE智能卡、标签、NFC手机、安全单元等

简言之我们可提供的标准测试认证套件包括:

§  EMVCo Level 1 Conformance Testing Solutions
§  NFC Forum Conformance Solutions
§  ISO/IEC 14443 Conformance Solutions
§  ISO/IEC 18013 Driving License Conformance Solutions
§  eMRTD Conformance Solutions (ICAO)
§  CEN/TS 16794 Conformance Solutions
§  CIPURSE™ Conformance Solutions

请联系我们以了解更新信息。
