240W USB-C电源测试仪PTU-240

USB-C电源测试仪240W（PTU-240）可以用作独立的EPR电源测试仪，也可以用作UTC-274 USB-C测试仪的附件。PTU将可编程直流电子负载和电源功能结合在一个紧凑的单元中，与UTC-274无缝集成，提供全面的USB-C电源测试解决方案。该设备支持USB Power Delivery 3.1标准，包括标准功率范围（SPR）和扩展功率范围（EPR）协议，可以作为PD供电源或接收端，容量高达48V/5A，最大功率输出为240W。这种全面的协议支持确保了与最新一代高功率USB-C设备的兼容性，并能够在整个USB-C功率谱中对功率传输协商、电压/电流曲线和充电行为进行全面的验证测试。

重要参数

测试 DisplayPort Alt Mode、Power Delivery 和 USB 速度
独立测试单元或 Unigraf UTC-274 的配件
最大功率：240W
电压范围：5V ~ 48V
电流范围：0.1A ~ 5A
双功能：电子负载 + 电源
符合 USB PD 3.1 协议
支持 PD 供电端和接收端操作模式
高精度电压和电流测量
自动化测试序列编程
OVP、OCP 和 UVP 保护

产品详情

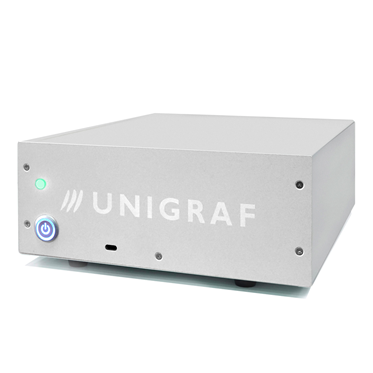

USB-C电源测试仪Unigraf PTU-240

Unigraf PTU-240的产品特色：

• 独立测试单元或 Unigraf UTC-274 的配件
• 最大功率：240W
• 电压范围：5V ~ 48V
• 电流范围：0.1A ~ 5A
• 双功能：电子负载 + 电源
• 符合 USB PD 3.1 协议
• 支持 PD 供电端和接收端操作模式
• 高精度电压和电流测量
• 自动化测试序列编程
• OVP、OCP 和 UVP 保护

Unigraf PTU-240支持自动化测试集成：

当与 UTC-274 测试仪配合使用时，USB-C 功率测试仪 240W 通过高级 UTCLibrary API 成为自动化生产线测试的强大解决方案。
这种无缝集成支持自动化测试序列、测试结果记录和通过/失败标准验证，使其成为大批量制造环境的理想选择。全面的 API 提供对测试仪功能的完整编程控制，使测试工程师能够开发自定义测试程序、实施统计过程控制，并将系统集成到现有的自动化测试设备（ATE）框架中，从而在 USB-C 功率测试应用中提高生产效率和一致性。

Unigraf PTU-240提供完整的 USB-C 测试自动化解决方案：

除了作为独立的 USB-C 功率测试仪外，PTU-240 还是一款配件，旨在扩展 UTC-274 USB-C 测试仪的测试能力。PTU 将可编程直流电子负载和电源功能集成在一个紧凑单元中，与 UTC-274 无缝集成，提供全面的 USB-C 功率测试解决方案。

Unigraf PTU-240规格：

模式	电源供电端	电源接收端
Power Delivery 协议	PD 3.1 SPR / EPR
电压	0-48V	0-48V
电流	0-5A	0-5A
功率	240W	240W
电压/电流分辨率	50mV / 20mA	1mV / 1mA
电压/电流精度	2% (48V) / 2% (5A)	0.1% (48V) / 0.1% (5A)
保护
过功率保护	240W
过压保护	48V
过流保护	5A
过温保护	85°C
通用
交流输入工作电压范围	90~264Vac，47~63Hz
输入阻抗（负载关闭）	200kΩ（典型值）
温度系数	50PPM/°C（典型值）
尺寸（宽x高x深）	230 x 90 x 330 mm
重量	4.93 kg
工作范围	0~40°C
EMC 与安全	CE
