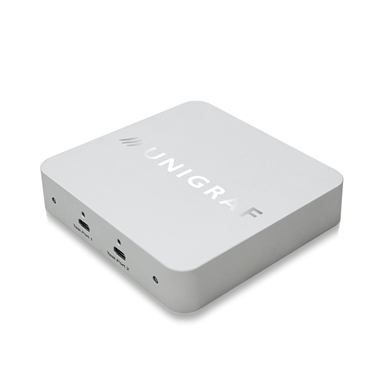

USB Type-C测试仪UTC-274

UTC-274是一款自动化工工具，用于生产线和研发测试，可测试两个USB-C产品或一个同时具有两个USB-C接口的产品。UTC-274提供了一种通用且可靠的方法来测试USB-C界面的连接器引脚。UTC-274的测试范围包括视频、音频、DisplayPort Alt Mode、USB PD 3.1、USB 2.0& USB 3.2、USB4模式检查和EPR测试功能。同时，UTC-274附带一个SDK，其中包含一组自动测试脚本示例，并支持Python脚本（Scripts）。

重要参数

测试 DisplayPort Alt Mode、Power Delivery 和 USB 速度
拥有 2 个 USB-C 测试端口，可使用单个测试仪器测试 2 个 DUT 或一个 DUT上的 2 个端口
DisplayPort Reference Sink 支持高达 4K@60Hz 和 8K@30Hz (4:2:0)
内置 Power Delivery 功能，可做为受电端 (15W) 和供电端 (65W) 对待测物进行测试
支持 USB 2.0、USB 3.2 Gen1/2 (5Gbps/10Gbps)
仅需单次插入即可测试 USB Type-C 连接器双面的引脚焊接和产品组装质量
易于使用的 API，可以轻松地将自动化测试集成至测试系统中
USB Type-C的自动化测试
支持 EPR 功能测试，最高可对 Source 和 Sink 进行高达 240W （48V, 5A）的功能测试
USB4 mode 功能检查

产品详情

USB Type-C测试仪Unigraf UTC-274

Unigraf UTC-274是一款自动化工工具，用于生产线和研发测试，可测试两个USB-C产品或一个同时具有两个USB-C接口的产品。UTC-274提供了一种通用且可靠的方法来测试USB-C界面的连接器引脚。
Unigraf UTC-274的测试范围包括视频、音频、DisplayPort Alt Mode、USB PD 3.1、USB 2.0& USB 3.2、USB4模式检查和EPR测试功能。同时，UTC-274附带一个软件开发套件（SDK），其中包含一组自动测试脚本示例，并支持Python脚本（Scripts）。

Unigraf UTC-274的测试范围：

支持 4K@60Hz 及 8K@30Hz 影像分析 (4:2:0)
DisplayPort Alternate Mode
Power Delivery 3.1
USB 2.0 和 USB 3.2 Gen 1/2 (5Gbps/10Gbps)
USB4 mode 检查
EPR 测试功能

Unigraf UTC-274的产品特色：

测试 DisplayPort Alt Mode、Power Delivery 和 USB 速度
拥有 2 个 USB-C 测试端口，可使用单个测试仪器测试 2 个 DUT 或一个 DUT上的 2 个端口
DP Reference Sink 支持高达 4K@60Hz 和 8K@30Hz (4:2:0)
内置 Power Delivery 功能，可做为受电端 (15W) 和供电端 (65W) 对待测物进行测试
支持 USB 2.0、USB 3.2 Gen1/2 (5Gbps/10Gbps)
仅需单次插入即可测试 USB Type-C 连接器双面的引脚焊接和产品组装质量
易于使用的 API，可以轻松地将自动化测试集成至测试系统中
USB Type-C™ 的自动化测试
支持 EPR 功能测试，最高可对 Source 和 Sink 进行高达 240W （48V, 5A）的功能测试
USB4 mode 功能检查

Unigraf UTC-274支持独立电气测试：
Unigraf UTC-274 的电气测试可通过单一USB-C缆线连接UTC-274和待测物（DUT）即可验证整个USB-C的基本功能。通过电气测试，您可以验证所有连接器引脚是否正确焊接，确保待测器件（DUT）中的组件功能正常，以及组件的焊接和组装是正确无误的。

Unigraf UTC-274支持待测物DUT作为主控端：
支持下行端口 DFP（Downstream Facing Port）功能的待测物（DUT）可以通过 SDK 直接控制Unigraf UTC-274，省去了在生产线上使用 PC 控制的需要和成本。Unigraf UTC-274 SDK 支持 Windows、Linux 和MacOS 操作系统。

Unigraf UTC-274支持DisplayPort Alternate Mode 测试：

Unigraf UTC-274 支持DisplayPort 1.4 Reference Sink角色，可测试视讯分辨率、画面更新率、像素时钟（pixel clock）和DP连接（Link Training）状态，以确保待测物（DUT)的视讯输出符合预期规格。

Unigraf UTC-274支持USB PD(Power Delivery) 和 EPR(Extend Power Range) 测试：

Unigraf UTC-274支持PD 3.1协议，作为Power Source时能够提供最大65W（20V/3.25A）的功率输出，并在作为Power Sink时能够请求最大15W（5V/3A）的负载。Unigraf UTC-274还支持最新的PD 3.1 EPR（Extended Power Range）功能，允许使用EPU（External Power Unit）作为来源和接收器测试最大240W（48V/5A）。

Unigraf UTC-274支持USB Enumeration测试：

Unigraf UTC-274可充当上行端口UFP（Upstream Facing Port）的角色，内置USB 2.0和USB 3.2 Gen 1（5Gbps）储存功能，并支持通过连接外部USB储存装置来测试USB 3.2 Gen 2（10Gbps）功能，并可通过UTC-274 SDK，使用者可以测试USB数据读写速度（MB/s）。

Unigraf UTC-274 常见问题解答（FAQ）

1、UTC-274 可以同时测试多少台设备？
UTC-274 具有两个上游 USB-C 测试端口。这允许操作员同时测试两台独立的被测设备（DUT）。

2、Unigraf UTC-274 的用途是什么？
UTC-274 是一款专用的测试自动化工具，专为在研发和生产线环境中测试 USB-C 产品而设计。它为视频、音频、DisplayPort 替代模式、Power Delivery 3.1、USB 2.0 和 3.2 数据速率、USB4 模式检查以及电气连接器引脚焊接质量提供完整的测试覆盖。

3、该测试仪的 Power Delivery（PD）能力如何？
在内部，UTC-274 支持 PD 3.1，作为电源时最大输出功率为 65W（20V/3.25A），作为受电端时负载为 15W（5V/3A）。它还支持扩展功率范围（EPR）功能，使其在与外部电源单元（单独出售）配合使用时，可测试高达 240W（48V/5A）的供电端和受电端。

4、UTC-274 如何验证 USB-C 引脚焊接？
UTC-274 进行一项独特的电气测试，用于验证所有核心 USB-C 接口信号（VBUS、CC1/2、SBU1/2、GND）的功能。通过基于软件的线缆翻转，它只需一次插入线缆即可验证所有连接器引脚是否正确焊接和组装，从而显著加快生产线测试速度。

5、UTC-274 是否支持 DisplayPort 替代模式视频测试？
是的。它用作 DisplayPort 1.4 参考接收端，能够测试高达 4K@60Hz 和 8K@30Hz（4:2:0）的输入视频分辨率。它验证帧速率、像素时钟（高达 600MHz）和 DP 链路训练状态，以确保 DUT 的视频输出符合标准规范。

6、在生产线上使用 UTC-274 是否需要专用控制 PC？
不需要，不需要专用控制 PC。得益于“DUT 作为命令控制台”功能，下游端口（DFP）DUT 可以通过 SDK 直接控制 UTC-274。这消除了在工厂车间设置单独控制 PC 的需求和成本。

7、SDK 支持哪些操作系统和脚本语言？
UTC-274 随附 SDK，其中包括高级 Python API和一组自动化测试脚本示例。SDK 完全兼容 Windows（10 和 11）、Linux 和 macOS 操作系统。

Unigraf UTC-274规格：

测试连接 USB Type-C x 2（双角色端口）
USB Type-A x 1 直通（USB 3.2 Gen2）
外部电源/受电端连接器

USB-C 上的 DP 分辨率高达 4096x2160p60
支持高达 HBR3 速率和 4 通道
最大支持 600MHz 像素时钟

USB-C 上的 USB 内置 USB 2.0（480 Mbps）存储
内置 USB 3.2 Gen 1（5Gbps）存储
通过外部 USB 设备支持 USB 3.2 Gen 2（10Gbps）
USB 读写速度测试（MB/s）
USB4 模式检查功能

Power Delivery 供电端 65W（20V/3.25A）
接收端 15W（5V/3A）
通过外部电源单元支持高达 240W 供电端和受电端的 EPR（扩展功率范围）功能（单独出售）

电气测试验证 USB-C 接口信号（VBUS、CC1/2、SBU1/2、GND）的功能
线缆翻转（直连/翻转）

操作系统 Windows 11、10、Linux 和 MacOS

软件 Python API 及示例代码
易于使用的 GUI

电源输入 +12 Vdc（含 AC/DC 转换器）

模块尺寸 130x130x30mm
