Unigraf UCD-422是一款10K视频发生器和分析仪，用于测试高达10K视频模式的HDMI 2.1待测物。支持的分辨率为4K@120Hz，8K@60Hz(需要YCbCr 4:2:0)和10K@30Hz（未压缩视频）。UCD-422支持FEC *、DSC *、eARC *、以及HDCP 2.2 *和 2.3 *测试功能。
重要参数
HDMI 2.1测试设备（FRL & TMDS）
最高支持8K@60 fps (需要YCbCr 4:2:0)
支持12 Gbps / 4通道
支持同时可充当信号生成器和分析仪
增强型游戏功能（VRR , ALLM）
支持 HDCP 1.4 和HDCP 2.3
支持eARC
支持DSC
官方认可的 HDR 10+ 显示设备测试工具

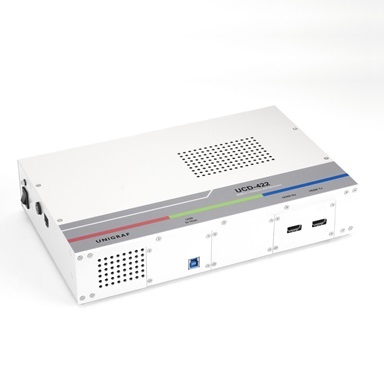

HDMI 2.1 10K信号发生器和分析仪UCD-422
Unigraf UCD-422是一款10K视频发生器和分析仪，用于测试高达10K视频模式的HDMI 2.1待测物。支持的分辨率为4K@120Hz，8K@60Hz(需要YCbCr 4:2:0)和10K@30Hz（未压缩视频）。UCD-422支持FEC *、DSC *、eARC *、以及HDCP 2.2 *和 2.3 *测试功能。
官方认可的 HDR10+ 显示设备测试工具：
Unigraf HDR 10+ 显示设备测试许可证 (MT6675) 允许 HDR 10+ 采用者生成 HDR 10+ LLC 所需的 HDR 10+ 特定的图案，以用於认证 HDR 10+ 的电视和显示器等接收设备。
Unigraf 的解决方案集成了 Klein K-10A 色度计，用于自动测试 HDR 10+ 显示设备测试，允许用户设置和播放图案，而无需手动测量 HDR 10+ 图案的亮度值。 没有 Klein K-10A 色度计的用户将能够手动将测量的亮度值记录到软件 GUI 中。 该解决方案易于使用，并减少了运行 HDR 10 显示设备认证测试所需的时间。
固定速率链接 (FRL) 与 TMDS 模式：
固定速率链接（FRL）模式取代以前的TMDS模式，是HDMI 2.1中规范的最新视频传输方法。HDMI 2.1也可支持TMDS模式，以向下兼容全球数十亿的HDMI 1.4b和2.0设备。 （来源：HDMI）
Unigraf UCD-422可识别具有FRL功能的信号源(Source) 与接收器(Receiver)待测物上的流程问题。使用不同的FRL模式测试信号源(Source)待测物时，用户可以确认在UCD Console上是否捕获了正确的图像。用户还可针对待测物进行不同FRL模式(例如3 Gb/s, 6 Gb/s, 8 Gb/s, 10 Gb/s and 12 Gb/s) 的传输测试，以确认您的待测物在FRL 模式下，能否正确接收或传输不同解析度的视频。
Unigraf UCD-422支持增强游戏型功能(Enhanced Gaming Feature)：
Unigraf UCD-422支持对信号源或接受器待测物测试可变刷新率（Variable Refresh Rate , VRR）和自动低延迟模式（Auto Low Latency Mode , ALLM）功能， 可测试40Hz到120Hz的可变刷新率范围，为游戏机和显示器制造商提供了完整的测试工具。
Unigraf UCD-422支持UCD Console GUI（用户界面控制台）：
UCD Console GUI是UCD系列产品的专用软件，可在Windows、macOS和Linux系统中使用。此软件易于操作，用户可在不同的角色(Role)状态与功能面板之间自由切换， 并通过它来操作UCD-422的所有测试功能。
UCD Console 具有预览(Preview) 视窗，用于确认采集的视频和音频，同时还有监视UCD-422中的链接参数面板、内建图形产生器、EDID编辑器与HDCP控制功能
Unigraf UCD-422中的默认测试：
Unigraf UCD-422 设备随附用于 HDMI 接收器和源的 UCD 控制台和测试系统接口 (TSI) 系统开发套件 (SDK)。 请参考下表查看 UCD 控制台和 TSI SDK 提供的默认测试。
测试源Source DUT
| Feature Group | Feature | UCD Concole Pro for testing Source DUT |
| Video | Preview, Capture, Snap preview | √ |
| Status | √ | |
| Audio | Monitor, Capture and graphical preview | √ |
| Status | √ | |
| Link | Link status, link configuration | √ |
| Stream status(video,audio) | √ | |
| HPD Status:(HPD assert / De-assert) | √ | |
| EDID | Read / Write, Save / Load | √ |
| EDID editor | √ | |
| HDCP | HDCP 1.4 and HDCP 2.3 support | |
| HDCP Authentication status, Encryption status* | ||
| Event Log | Event Log | √ |
测试接收器Sink DUT
| Feature Group | Feature | UCD Concole Pro for testing Transmitters |
| Pattern | Fixed and custom Video Timings | √ |
| Fixed and custom Video Patterns | √ | |
| Audio Generator | Play audio files | √ |
| Link | Link Status | √ |
| HDP Status: (Asserted / De-asserted) | √ | |
| Link Configuration | √ | |
| EDID | Read / Write, Save / Load | √ |
| EDID editor | √ | |
| HDCP | HDCP 1.4 and HDCP 2.3 support | *To be introduced later |
| Control:(Enabled / Disable, authenticate only, Encryption Enable / Disable) | *To be introduced later | |
| Status:(Authentication status, Encryption status) | *To be introduced later | |
| Event Log | Event Log | √ |
Unigraf UCD-422的产品特色：
HDMI 2.1测试设备（FRL & TMDS）
最高支持8K@60 fps (需要YCbCr 4:2:0)
支持12 Gbps / 4通道
支持同时可充当信号生成器和分析仪
增强型游戏功能（VRR , ALLM）
支持 HDCP 1.4 和HDCP 2.3
支持eARC支持
支持DSC
官方认可的 HDR 10+ 显示设备测试工具
Unigraf UCD-422的可选扩展功能及CTS兼容性测试套件：
AdaptiveSync CTS兼容性测试：
- HDR 10+ CTS用于测试分布设备HDMI源DUT
- HDR 10+ CTS用于测试显示设备和SSTM HDMI接收器DUT
链路分析器Link Analyzer：
- HDMI链路分析仪-用于测试源DUT的TMDS/FRL Main link data analysis
Unigraf UCD-422的基本特性：
产品种类: • Display
待测试设备: • 图形芯片组 • 笔记本电脑• 显示器 • 电视 • 发送器
用例: • 自适应同步CTS测试 • DisplayID/EDID CTS测试 • DP 1.4a链路层CTS测试 • HDCP 2.3兼容性测试 • 研发调试 • 测试自动化
特性: • DisplayID / EDID • 4K • 8K • 10K • DSC • LTTPR
当前产品：HDMI 2.1 10K信号发生器和分析仪UCD-422
