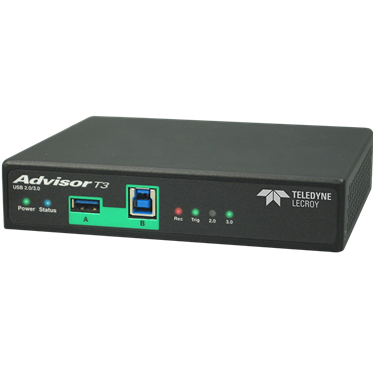

USB协议分析仪Advisor T3 是一款超便携的 SuperSpeed USB2.0/3.0 分析仪。USB协议分析仪Advisor T3 旨在让每位工程师都能使用精密的USB 协议测试工具， 集成了SuperSpeed USB 调试的所需的核心功能。 USB协议分析仪Advisor T3 基于 Teledyne LeCroy 的 Voyager 分析仪平台，具有快速信号锁定和超高的 5Gbps 记录精度。Advisor 设计用于主机和设备之间，提供USB 2.0或USB 3.2通信的无损捕获。每个事务都带有时间戳，包括逻辑状态变化和 LFPS 信号。凭借其智能终止检测模式，Advisor 无缝捕获设备之间的带内复位和热插拔行为。
重要参数
• CATC跟踪分析软件系统 - 支持展开/折叠传输以快速解析 USB 通信数据
• 2GB 录制容量 - 捕获长时间的录制以进行分析和解决问题
• 原始Bit记录 / 10 位错误检测 - 查看低级别的10位符号并将其关联到高级数据包结构
• 全面支持 SSC 和数据加扰 - 快速锁定和准确捕获 5Gbps 信号
• 硬件触发功能 - 支持2.0及3.0协议事务触发，精准隔离重要数据流、特定错误或数据模式
• 全类协议解码 - 包括SCSI 大容量存储、3.0集线器、PTP/静态图像、打印机、PictBridge、媒体传输协议 (MTP) 和其他主流的 USB 设备类别。
• 硬件过滤 - 自动排除非必要和冗余符号，包括空闲、TS1、TS2、SKP 和 LFPS 序列。
• 智能报告 - 自动生成事务指标报告，并标记超过20个常见的 USB 协议错误。LTSSM 视图提供了跟踪中出现的逻辑链路状态的图形模型
• 高级视图 - 查看 TLP 消息和报头，以及 USB 协议的逻辑事务和传输层数据
• 外部触发输入/输出 - 通过外部触发器和同步电缆（单独出售），实现多台 Advisors，或 Advisor 和 Voyager系统的同步记录。
• 12 个月硬件保修 - 提供领先的技术支持与质保服务，确保投资安全
USB协议分析仪Advisor T3概述
USB协议分析仪Advisor T3 是一款超便携的 SuperSpeed USB2.0/3.0 分析仪。USB协议分析仪Advisor T3 旨在让每位工程师都能使用精密的USB 协议测试工具， 集成了SuperSpeed USB 调试的所需的核心功能。
USB协议分析仪Advisor T3 基于 Teledyne LeCroy 的 Voyager 分析仪平台，具有快速信号锁定和超高的 5Gbps 记录精度。Advisor 设计用于主机和设备之间，提供USB 2.0或USB 3.2通信的无损捕获。每个事务都带有时间戳，包括逻辑状态变化和 LFPS 信号。凭借其智能终止检测模式，Advisor 无缝捕获设备之间的带内复位和热插拔行为。
USB协议分析仪Advisor T3的主要功能：
• CATC跟踪分析软件系统 - 支持展开/折叠传输以快速解析 USB 通信数据
• 2GB 录制容量 - 捕获长时间的录制以进行分析和解决问题
• 原始Bit记录 / 10 位错误检测 - 查看低级别的10位符号并将其关联到高级数据包结构
• 全面支持 SSC 和数据加扰 - 快速锁定和准确捕获 5Gbps 信号
• 硬件触发功能 - 支持2.0及3.0协议事务触发，精准隔离重要数据流、特定错误或数据模式
• 全类协议解码 - 包括SCSI 大容量存储、3.0集线器、PTP/静态图像、打印机、PictBridge、媒体传输协议 (MTP) 和其他主流的 USB 设备类别。
• 硬件过滤 - 自动排除非必要和冗余符号，包括空闲、TS1、TS2、SKP 和 LFPS 序列。

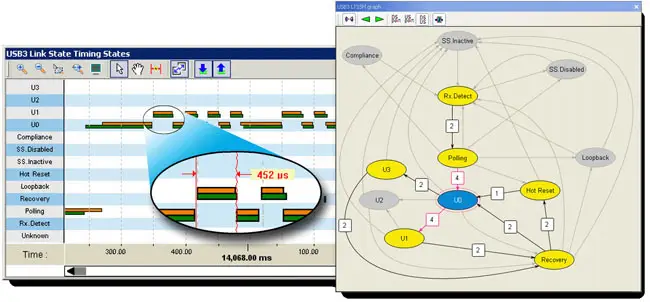

• 智能报告 - 自动生成事务指标报告，并标记超过20个常见的 USB 协议错误。LTSSM 视图提供了跟踪中出现的逻辑链路状态的图形模型
• 高级视图 - 查看 TLP 消息和报头，以及 USB 协议的逻辑事务和传输层数据
• 外部触发输入/输出 - 通过外部触发器和同步电缆（单独出售），实现多台 Advisors，或 Advisor 和 Voyager系统的同步记录。
• 12 个月硬件保修 - 提供领先的技术支持与质保服务，确保投资安全
USB协议分析仪Advisor T3的硬件触发：
当以 5Gbps 信号速率运行时，基于硬件的事务触发对于精确定位协议事务至关重要。USB协议分析仪Advisor T3，支持在底层协议层设置触发条件，包括总线状态、有序集（U0、SKP 等）、数据包类型或报头字段（如突发结束、数据包挂起等）。USB协议分析仪Advisor T3还可以通过丢弃 SKP、空闲和训练序列等冗余数据模式，实时过滤缓冲区中不需要的信息 。
USB协议分析仪Advisor T3紧凑方便：

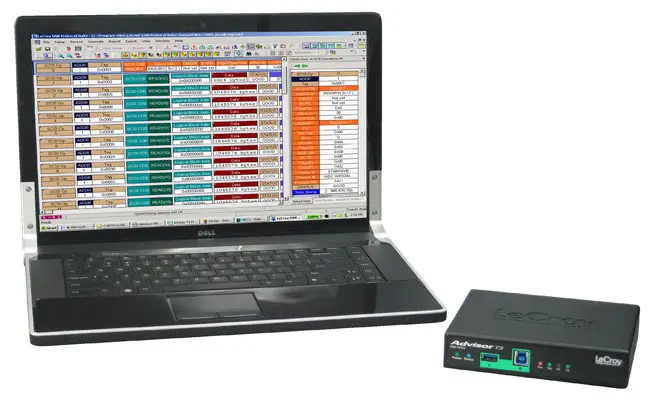

USB协议分析仪Advisor T3采用独特的紧凑型设计，外形适合任何公文包，并配备高达 2GB 的录制存储容量。
USB协议分析仪Advisor T3支持磁盘缓存（spool-to-disk）捕获功能，尤其适用于软件驱动程序测试或系统性能分析。
USB协议分析仪Advisor T3支持现场升级固件，可确保未来支持新功能或USB规范的更改。
USB协议分析仪Advisor T3的分析软件：

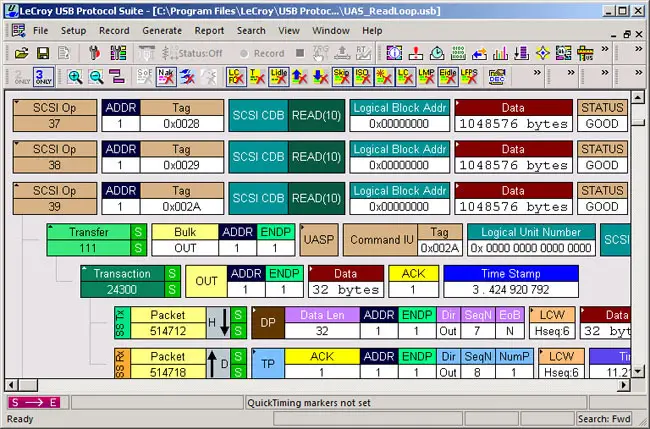

USB协议分析仪Advisor T3 使用了USB行业公认标准的CATC Trace软件。
* CATC trace软件直观的分层显示界面既可展开显示数据包级事务，也可折叠呈现完整传输事务。
* CATC trace软件系统内置一个全面的分析工具，允许从跟踪中单独搜索、分组筛选或过滤流量。
CATC trace软件的解码功能：
USB协议分析仪Advisor T3 使用CATC trace软件，能够使用各端点在枚举过程中报告的数据自动分配设备类解码。当然用户也可以从下拉菜单中手动分配解码，为 USB 设备类型提供强大的支持。该软件全面支持 USB OTG 规范以及视频类2.0、大容量存储和 USB 附加 SCSI (UAS) 协议。
CATC trace软件的原始调试能力：

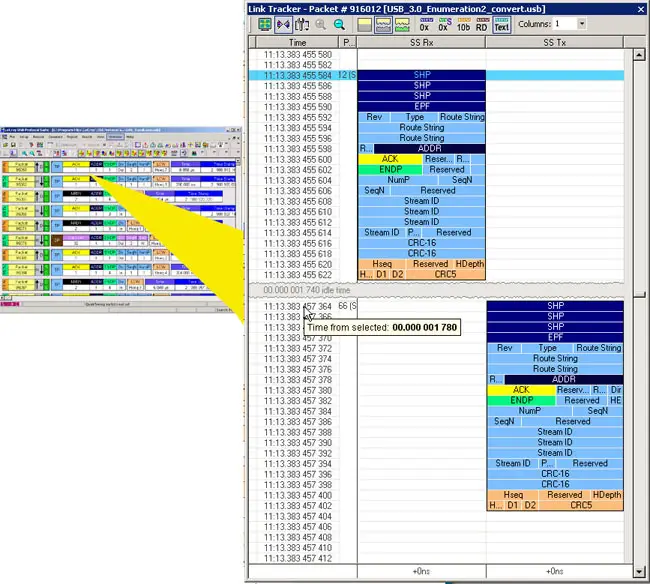

USB协议分析仪Advisor T3 使用的CATC trace软件包括 Link Tracker 显示功能，可以捕获每次状态跳变，并以2ns的时间分辨率按时间顺序显示原始10位数据模式。该功能旨在协助底层调试，可以将包括训练序列和数据包间符号在内的所有有序集，都以10位、8位、加扰和未加扰的十六进制格式显示。与基于Pipe-PHY架构的分析仪会直接忽略10位符号错误不同 ，USB协议分析仪Advisor T3 能够显示格式错误的数据包、帧错误和无效代码，以允许对链路问题进行明确的分析。
CATC trace软件的快速故障定位功能：
USB协议分析仪Advisor T3 使用的CATC trace软件可以快速定位故障：
* 流量摘要提供跟踪中 USB 2.0和3.2事务的事务指标。
* 带宽计算器自动为跟踪中的每个端点生成性能指标。
* 总线利用率报告以直方图格式绘制数据包长度、设备总线使用情况和吞吐量数据。
USB协议分析仪Advisor T3版本可灵活配置：
USB协议分析仪Advisor T3提供纯USB2.0型号，支持后续升级至3.2版本。
USB协议分析仪Advisor T3 Basic 基础版是业内价格较低的 USB 3.2分析仪。
USB协议分析仪Advisor T3 Standard标准版在基础版的基础上为2.0/3.0添加了更多触发功能。
USB协议分析仪Advisor T3 Pro专业版升级选项可为USB协议分析仪Advisor T3 Standard标准型号带来高级触发、实时指标和其他 Voyager Pro 软件功能。

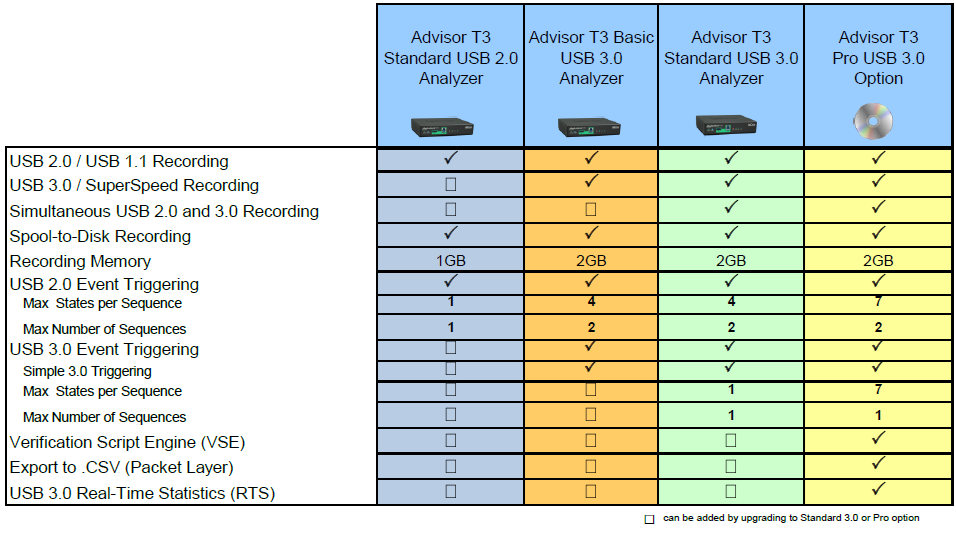

USB协议分析仪Advisor T3的对比：
USB协议分析仪Advisor T3的技术规格：
* 支持的协议
USB 1.0, 1.1, 2.0 和 3.0
* 主机硬件要求
Intel Pentium 4或AMD Duron，带USB 2.0接口，1GB RAM（建议使用8GB RAM）
* 系统要求
64位版本的Microsoft Windows®11、Windows 10、Windows Server 2016和Windows Server 2019；
2GB内存；
至少有2GB的可用空间用于安装软件，并有额外的空间用于记录数据；
分辨率至少为1024x768、色深至少为16位的显示器；
USB 2.0端口和/或100/1000baseT以太网。为了获得最佳性能，请参阅产品文档中的推荐配置。
* 记录内存大小
2GB
* 支持的数据速率
1.2 Mb/s, 12 Mb/s, 480 Mb/s, 5 Gb/s
* 记录通道数量
1
* 数据总线接口
半双工差动（USB 2.0）、双单工差动（USB 3.0）
* 前面板连接器
分析仪 — 配备一个USB 2.0/3.0记录通道，采用USB 3.0 "A"型与"B"型接口
* 前面板指示灯
平台指示灯：电源、状态
分析仪指示灯：录制、USB 2.0、USB 3.0、触发
* 外形尺寸
封闭式机箱
* 手提箱
包含
* 外形尺寸（宽 × 高 × 深）
15 × 3 × 12.7 厘米（6 × 1.25 × 5 英寸）
* 重量
0.23千克（0.5磅）
* 环境
工作温度：0至55°C（32至131°F）
非工作状态：-20至80°C（-4至176°F）
工作湿度：10%至90%相对湿度（非冷凝）
* 外部触发器
触发器输入/输出和同步MicroD（专有）
* 电源要求
100-240V，50-60Hz（通用输入），1.0A
