凭借对 USB Type-C™、3.2 Gen 2x1 和 Power Delivery 3.2 规范的全面支持，Teledyne LeCroy 的 Voyager 分析仪平台提供准确、可靠的 SuperSpeed USB 和 PD 协议捕获，以实现快速调试、协议分析和问题解决。 Voyager 分析仪平台使用行业标准的 CATC Trace™ 软件，并加载了有助于发现难以捉摸的协议错误的创新功能， 是各类 USB 协议验证任务的明智选择。USB协议分析仪Voyager M310e 具备高度可配置性，支持广泛的官方 USB-IF 合规性规范，包括以下： * 供电与接口：USB Power Delivery 3.2、Type-C、 * 协议层：USB 3.2 链路层、USB Hub * 扩展模式：DP Alt-mode 。 USB协议分析仪Voyager M310e 内置训练器，能够模拟： * USB 2.0、3.2 * PD 源（Source）、接收端（Sink）及双角色（Dual-Role）设备 USB协议分析仪Voyager M310e 现已增强以支持Power Delivery Extended Power Range (EPR) 设备，是 USB 认证的“一站式”解决方案，并可支持 IEC 62680 (USB) 合规性测试。
重要参数
• 同时捕获/分析 USB 2.0/3.2 和 PD 数据 - 记录 2.0 / 3.2 和 PD 数据，以查看端到端主机、集线器和坞站操作。
• 集成 USB 3.2 分析仪/训练器（单台设备） - 具有 2.0 和 3.2 设备和主机流量生成的多功能系统
• USB Type-C & PD 分析仪/训练器 - 生成并记录所有 Type-C 和 Power Delivery 协议消息和状态变化
• IEC-62680 支持 - 支持欧盟通用充电器指令的所有关键测试
• CATC Trace分析软件 - 支持展开/折叠传输层以快速解析USB 通信数据
• 16GB 录制容量 - 捕获长时间的录制以进行分析和解决问题
• 原始Bit记录 / 10 位错误检测 - 查看低级别的10位符号并将其关联到高级数据包结构
• 超过 50 个链接和协议错误检测 - 在跟踪中自动检测和标记关键链路和时序错误
• 800ps 定时分辨率 - 高精度的时间分辨率支持精确测量链路层握手
• 外部触发输入/输出 - 通过SMA接口连接，使用USB协议分析仪Voyager 识别特定数据包并触发示波器或逻辑分析仪
• 全面支持 SSC 和数据加扰 – 自动检测并捕获所有 USB 3.2 链接状态
• 硬件触发功能 - 支持2.0及3.0协议事务触发，精准隔离重要数据流、特定错误或数据模式
• 全类协议解码 - 包括SCSI 大容量存储、集线器、PTP/静态图像、打印机、PictBridge、媒体传输协议 (MTP) 和其他主流的 USB 设备类别。
• 硬件过滤 - 自动排除非必要和冗余符号，包括空闲、TS1、TS2、SKP 和 LFPS 序列。
• 高级视图 - 查看 TLP 消息和标头，以及 USB 协议的逻辑事务和传输层数据
• 支持以太网或USB 3.0接口上传数据 - 通过以太网 的 600Mbps 持续传输速率提供对捕获数据的即时访问
• 链接训练状态视图 - LTSSM 流程图和链接到跟踪显示的时间顺序视图
• 实时统计 - RTS 窗口以图形方式实时显示吞吐量、链路统计和数据包错误率
• 合规性测试选项 - Voyager 是一款经过认证的链路验证系统 (LVS)，用于执行链路、集线器、PD、USB Type-C 和 DP Alt-mode 合规性测试
• 功率跟踪器选项 - 绘制的VBus 设备的功率和电流消耗图，与跟踪数据同步，符合兼容 PD 电压（最高 48 伏）

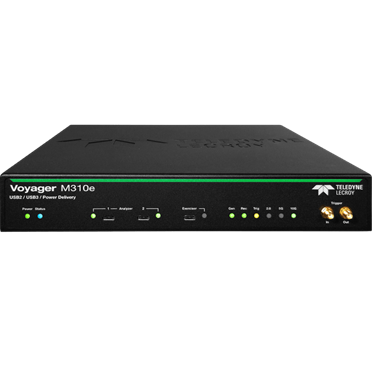

USB协议分析仪Voyager M310e概述
凭借对 USB Type-C™、3.2 Gen 2x1 和 Power Delivery 3.2 规范的全面支持，Teledyne LeCroy 的 Voyager 分析仪平台提供准确、可靠的 SuperSpeed USB 和 PD 协议捕获，以实现快速调试、协议分析和问题解决。 Voyager 分析仪平台使用行业标准的 CATC Trace™ 软件，并加载了有助于发现难以捉摸的协议错误的创新功能， 是各类 USB 协议验证任务的明智选择。
USB协议分析仪Voyager M310e 具备高度可配置性，支持广泛的官方 USB-IF 合规性规范，包括以下：
* 供电与接口：USB Power Delivery 3.2、Type-C、
* 协议层：USB 3.2 链路层、USB Hub
* 扩展模式：DP Alt-mode 。
USB协议分析仪Voyager M310e 内置训练器，能够模拟：
* USB 2.0、3.2
* PD 源（Source）、接收端（Sink）及双角色（Dual-Role）设备
USB协议分析仪Voyager M310e 现已增强以支持Power Delivery Extended Power Range (EPR) 设备，是 USB 认证的“一站式”解决方案，并可支持 IEC 62680 (USB) 合规性测试。
USB协议分析仪Voyger M310e的主要功能：
• 同时捕获/分析 USB 2.0/3.2 和 PD 数据 - 记录 2.0 / 3.2 和 PD 数据，以查看端到端主机、集线器和坞站操作。
• 集成 USB 3.2 分析仪/训练器（单台设备） - 具有 2.0 和 3.2 设备和主机流量生成的多功能系统
• USB Type-C & PD 分析仪/训练器 - 生成并记录所有 Type-C 和 Power Delivery 协议消息和状态变化
• IEC-62680 支持 - 支持欧盟通用充电器指令的所有关键测试
• CATC Trace分析软件 - 支持展开/折叠传输层以快速解析USB 通信数据
• 16GB 录制容量 - 捕获长时间的录制以进行分析和解决问题
• 原始Bit记录 / 10 位错误检测 - 查看低级别的10位符号并将其关联到高级数据包结构
• 超过 50 个链接和协议错误检测 - 在跟踪中自动检测和标记关键链路和时序错误
• 800ps 定时分辨率 - 高精度的时间分辨率支持精确测量链路层握手
• 外部触发输入/输出 - 通过SMA接口连接，使用USB协议分析仪Voyager 识别特定数据包并触发示波器或逻辑分析仪
• 全面支持 SSC 和数据加扰 – 自动检测并捕获所有 USB 3.2 链接状态
• 硬件触发功能 - 支持2.0及3.0协议事务触发，精准隔离重要数据流、特定错误或数据模式
• 全类协议解码 - 包括SCSI 大容量存储、集线器、PTP/静态图像、打印机、PictBridge、媒体传输协议 (MTP) 和其他主流的 USB 设备类别。
• 硬件过滤 - 自动排除非必要和冗余符号，包括空闲、TS1、TS2、SKP 和 LFPS 序列。
• 高级视图 - 查看 TLP 消息和标头，以及 USB 协议的逻辑事务和传输层数据
• 支持以太网或USB 3.0接口上传数据 - 通过以太网 的 600Mbps 持续传输速率提供对捕获数据的即时访问
• 链接训练状态视图 - LTSSM 流程图和链接到跟踪显示的时间顺序视图
• 实时统计 - RTS 窗口以图形方式实时显示吞吐量、链路统计和数据包错误率
• 合规性测试选项 - Voyager 是一款经过认证的链路验证系统 (LVS)，用于执行链路、集线器、PD、USB Type-C 和 DP Alt-mode 合规性测试
• 功率跟踪器选项 - 绘制的VBus 设备的功率和电流消耗图，与跟踪数据同步，符合兼容 PD 电压（最高 48 伏）
USB协议分析仪Voyager M310e无与伦比的准确性：
USB协议分析仪Voyager M310e采用业界高保真度的探头设计，在以USB 2.0或新一代USB 3.2 Gen-2x1（10Gb/s）速度测试设备时提供无与伦比的可靠性。USB协议分析仪Voyager M310e中的模拟前端旨在无损记录5Gbps和10 Gbps的超高速链路，与使用交替模式（包括双通道和四通道DisplayPort）的系统完全兼容。无论以何种组合方式热插拔USB主机与设备，Voyager系统均能透明跟踪速率协商过程并锁定最终速率。在线监测时，设备可精准检测并无缝恢复电气空闲与低功耗状态，同时准确显示所有U1/U2/U3状态转换过程。

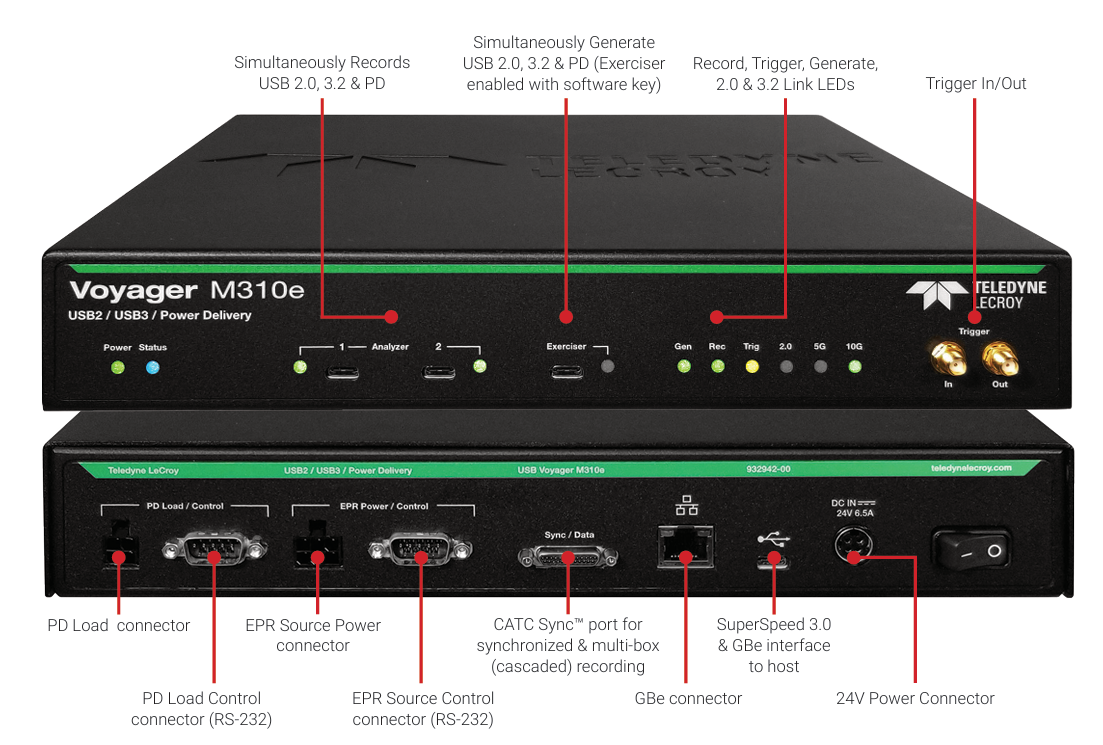

USB协议分析仪Voyager M310e灵活的硬件配置：
USB协议分析仪Voyager的前端具有标准 USB Type-C 连接器，支持 USB 2.0 和 3.0/3.2 信号，可同时无损捕获来自所有活动链路的流量。
USB协议分析仪Voyager M310e 平台可同时记录传统 USB、SuperSpeed+ 和 PD 报文，允许端到端查看 USB 3.2 Type-C 桥接器和扩展坞配置请求（使用随附的适配器电缆完全支持传统 USB Type A 设备）。
USB协议分析仪Voyager M310e 平台拥有16GB 的记录内存，并配备 USB 3.2 和 千兆以太网接口，用于将记录的流量上传到主机 PC。
USB协议分析仪Voyager M310e的分析软件：
Voyager分析仪使用了USB业内标准的CATC Trace协议分析软件，追踪查看器软件通过色彩与图案的智能运用，有效训练用户视觉认知，助力快速理解协议信息。当记录来自SuperSpeed集线器上游的混合流量时，传统2.0和3.2数据包在同一界面中实现标签化显示与交错排列。每个事务都显示在单独的行中，每个字段都有明确标签和颜色编码。来自logical2.0和3.2通道的流量可以从跟踪中单独过滤、搜索或导出。USB传输层级别可以扩展和折叠，以显示包括所有链路命令和流控制原语的数据包层。

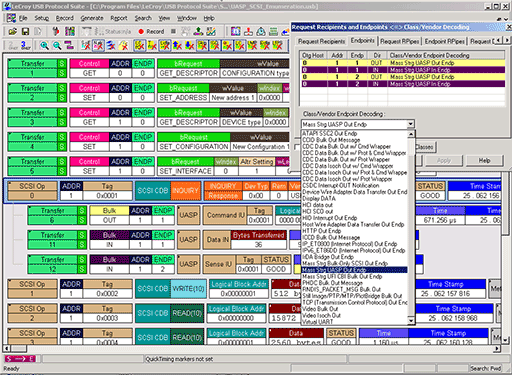

USB协议分析仪Voyager M310e的USB 设备解码：
CATC Trace 软件可通过自动和手动将解码分配给各个端点来执行 USB 设备类流量的完整解码。 从MTP（媒体传输协议 ），到CCD（通信设备类） ，再到Video（视频类）， Voyager软件提供全面的解码。Voyager 软件为各种设备类型提供多方面的支持，包括 Audio 3.0（音频3.0） 、Type-C Bridge、Content Security （内容安全 ）和 USB Attached SCSI（UAS）协议 。

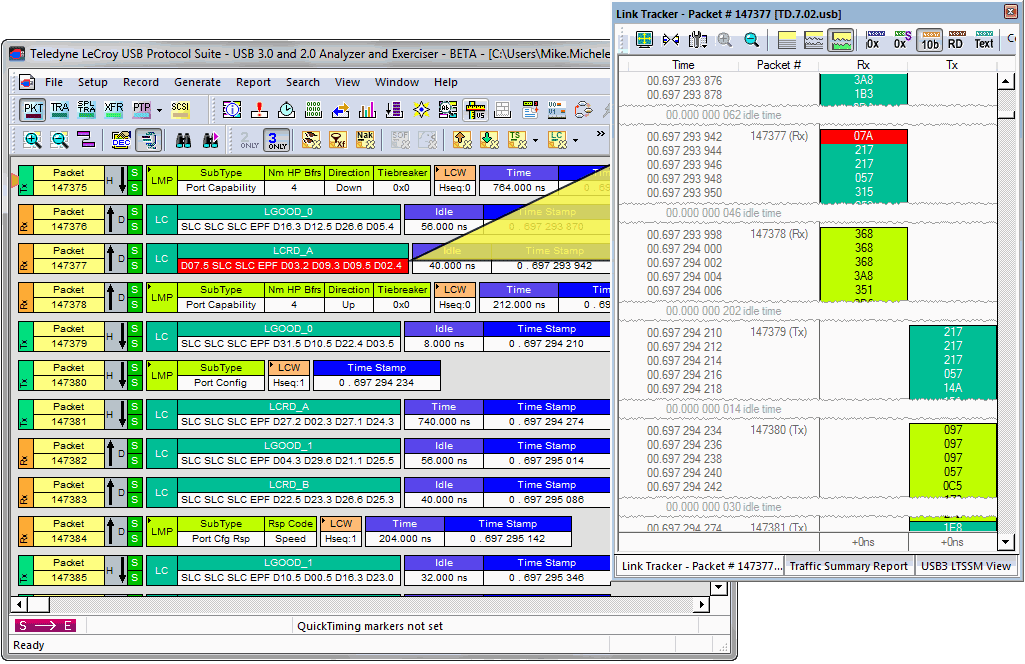

USB协议分析仪Voyager M310e的底层分析：
USB协议分析仪Voyager是一款以 5 Gb/s 和 10 Gb/s 链路速率捕获每次转换的分析仪，包括空闲、数据包间符号、损坏的 10 位代码和 128 位数据块。 CATC Trace 软件的Link Tracker能按照时间顺序显示上行/下行有序集，时序分辨率为 800ps。 为协助底层调试，包括训练序列在内的所有符号都可以原始 10 位、8 位、加扰和未加扰的十六进制格式显示。 只需单击一下即可进行符号到符号的时序测量。

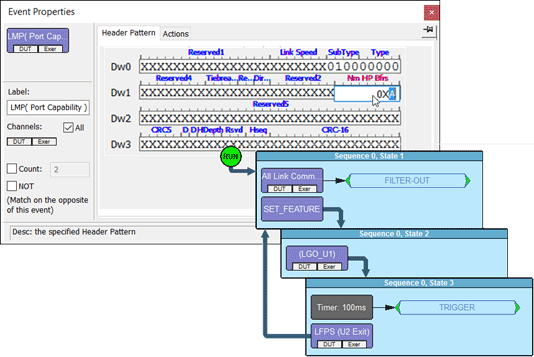

USB协议分析仪Voyager M310e的智能触发和过滤：
CATC Trace 软件提供硬件触发以精确定位感兴趣的协议事务：
* 在最底层级别指定触发事务，包括总线状态和有序集（链路建立、SKP 等），或基于地址、数据包类型（ACK、数据包等）的报头字段进行设置。
* 通过丢弃冗余模式（例如 SKP、空闲和训练序列）来实时过滤来自缓冲区的不需要的流量。
* CATC trace软件的图形拖放界面使设置变得很简单。
USB协议分析仪Voyager M310e协议错误检测：
USB协议分析仪Voyager M310e可以检测并标记真正的协议错误，包括 50 多种不同的 USB 问题和 15 种独特的 PD 错误情况：
* 在底层，会自动验证训练序列、报头字段、链路层握手和时序参数。
* 在 SCSI 和 USB 事务层，会检查各个数据交换的完整性。
* 规范视图（Spec-View ）以十六进制或二进制显示报头字段，并以红色高亮标记错误。
USB协议分析仪Voyager M310e实时过滤功能：
CATC trace软件可以通过丢弃冗余模式（例如 SKP、空闲和训练序列）来实时过滤来自缓冲区的不需要的流量。过滤逻辑还可涵盖事务层数据包，并支持添加方向或地址等高级筛选条件。
USB协议分析仪Voyager M310e一键测试：
CATC trace软件的合规性测试应用完全自动化，用户只需通过点击选择即可运行单个测试项目。所有测试均采用仿真脚本，精准模拟USB及Type-C链路行为。系统能够像真实设备一样主动发起并响应USB与PD命令，同时分析被测设备的响应状态。通过直接经由Type-C线缆通信，系统可完整记录并分析每次协议交互，自动生成通过/未通过测试报告。
USB协议分析仪Voyager M310ePD和Type-C测试套件：
Teledyne LeCroy的PD和Type-C测试套件自2016年以来一直在不断改进，使开发人员能够验证PD和Type-C设备的功能、错误恢复和合规性测试。
CATC trace软件为PD合规性测试规范1.3版提供全面支持，是USB-IF官方认可的“黄金套件”测试工具。新的“合并”PD测试规范提供了PD 2.0和3.2功能（含ERP）的100%覆盖。
需要申请USB-IF标志认证的PD和Type-C设备，都需要通过Teledyne LeCroy测试套件。
USB协议分析仪Voyager M310e提供完整源代码：
基于相同的开放式架构，所有Compliance Suite选项都包含每个测试用例的完整源代码。这相当于一个全面的测试脚本库，用户可以很容易地重新自定义测试开发。练习器和验证脚本都可以在不重新编译的情况下进行修改。当测试规范的修订和合规性测试更新时，客户将免费获得所有维护版本。
USB协议分析仪Voyager M310e问题定位功能：
CATC trace软件提供多种测量与报告PD及USB 2.0/3.2协议的机制：
* 通过流量摘要视图，用户可快速浏览统计报告或定位至独立事务。
* 可选择事务数据包查看ACK/NAK或设备通知事务，并通过单键跳转定位每次发生位置。
* 更高层级的逻辑USB传输事务同样会被追踪记录。
* 系统支持生成链路吞吐量、延迟与效率指标报告。
* 错误事务报告涵盖50种协议违规类型——从无效CRC校验到帧结构错误，再到不完整的PD协商过程。
* LTSSM视图提供交互式USB 3.0/3.2状态机图表。
* 总线利用率图表以直方图形式呈现各设备的数据包长度及带宽占用情况。
* 带宽计算器可自动分析追踪文件中任意两点的时间差值。
* 快速搜索功能支持在追踪文件中定位特定数据包、错误信息及任意数据类型。
USB协议分析仪Voyager M310e训练器：
USB协议分析仪Voyager M310e内置全面的训练器功能，支持 USB PD、USB 2.0、3.0 和 3.2 流量生成。训练器选项允许用户通过标准 USB 电缆传输自定义数据包，并对报头、有效载荷、时序和链路状态进行底层控制。 Voyager ReadyLink™ 在硬件中自动执行链路同步、流量控制和报头确认。事务引擎管理 NRDY 重试条件，允许 Voyager 以全线速运行并正确响应规范定义的 DUT。覆盖允许更改正常行为，例如插入错误、缩短 LFPS 间隔、链路训练序列或握手定时等操作。

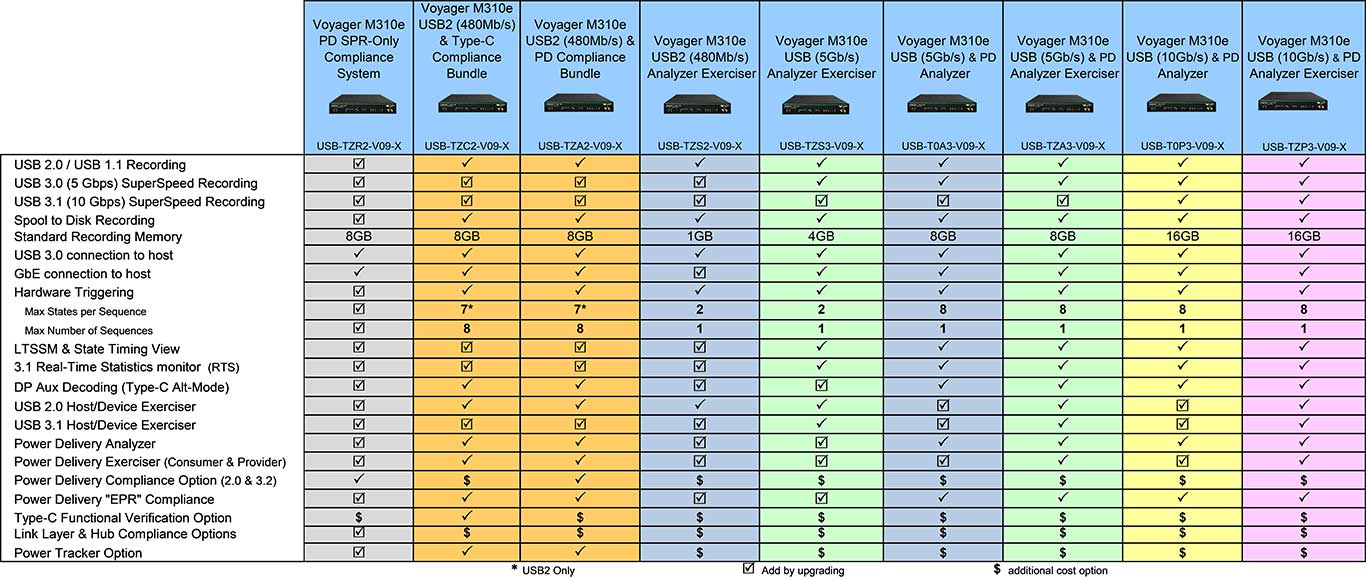

USB协议分析仪Voyager M310e的对比：
USB协议分析仪Voyager M310e的技术规格：
* 支持的协议
USB 1.0, 1.1, 2.0 和 3.0, PD3.2
* 主机需求
--操作系统：Microsoft® Windows 11 / Windows 10 / Windows Server 2016 / Windows Server 2019
--处理器：Intel Pentium 4 或 AMD Duron（需配备USB 2.0接口）
--内存：512MB（推荐配置1GB）
* 支持的数据速率
1.2 Mb/s - 10 Gb/s
* 数据总线接口
半双工差动（USB 2.0）、双单工差动（USB 3.2）
* 前面板连接器
分析仪/训练器 — 一个USB 2.0/3.2记录通道，带USB 3.2 Type-C连接器
* 前面板指示灯
平台指示灯：电源、状态、触发器
分析仪指示灯：Rec 2.0、5Gb/s、10Gb/s
训练器指示灯：Gen、Rec 2.0、5Gb/s、10Gb/s
* 后面板连接器
同步/数据、千兆以太网、USB 3.0（到主机）、24V 6.67A直流供电、电源开关
* 外形尺寸（宽 × 高 × 深）
304.48 × 44.45 × 345.6 毫米 （12 × 1.75 × 13.61 英寸 ）
* 重量
3.1千克（6.8磅）
* 环境
工作温度：0至50°C（32至122°F）
非工作状态：-10至80°C（-14至176°F）
工作湿度：10%至90%相对湿度（非冷凝）
* 电源要求
外部24V电源
电源输送EPR电压（20V以上）需要可编程电源
* 外部触发器输入/输出
SMA连接器
*保修
12个月硬件保修
