Teledyne LeCroy Voyager 分析仪平台可以精准可靠地捕获 USB 3.2, USB4 和 Thunderbolt 3 & 4 协议，帮助工程师快速调试、分析和解决问题。USB协议分析仪Voyager M4x融合Teledyne LeCroy 的尖端 TAP4 探针技术和专业的分析软件， 是USB4领域专业的一体化测试解决方案。
重要参数
• 捕获/分析USB3.2 / USB4， 包括 PD 和 SBU 流量 - 查看端到端主机、集线器和设备操作
• 集成分析仪/训练器 - 多功能系统同时生成和捕获USB3.2 / USB4 协议流量
• USB Type-C & PD 分析仪 - 捕获 Type-C 和 Power Delivery 协议消息和状态变化
• CATC Trace分析软件 - 展开/折叠传输层以更快地解析 USB 流量
• TAP4™ 探测 - 经验证的模拟前端架构，可提供真实的开机链路训练全过程
• 高达 32GB 的录制容量 - 捕获长时间的录制以进行分析和解决问题
• HopID 过滤隐藏/显示流量 - 通过HopID过滤，可以轻松地将分析重点放在特定路径/功能上
• 检测大量 USB4 链接和协议错误 - 检测并标记关键链路和时序错误
• 外部触发输入/输出 - 通过SMA接口连接，使用USB协议分析仪Voyager 识别特定数据包并触发示波器或逻辑分析仪
• 级联多台分析仪 - 跨多个分析仪同步记录，包括传统 USB 3.x Voyager 系统
• 硬件触发功能 -支持USB4协议事务触发，精准隔离重要数据流、特定错误或数据模式
• 支持以太网或USB 3.0接口上传数据 - 通过以太网 的 600Mbps 持续传输速率提供对捕获数据的即时访问
USB协议分析仪Voyager M4x概述
Teledyne LeCroy Voyager 分析仪平台可以精准可靠地捕获 USB 3.2, USB4 和 Thunderbolt 3 & 4 协议，帮助工程师快速调试、分析和解决问题。USB协议分析仪Voyager M4x融合Teledyne LeCroy 的尖端 TAP4 探针技术和专业的分析软件， 是USB4领域专业的一体化测试解决方案。
USB协议分析仪Voyger M4x的主要功能：
• 捕获/分析USB3.2 / USB4， 包括 PD 和 SBU 流量 - 查看端到端主机、集线器和设备操作
• 集成分析仪/训练器 - 多功能系统同时生成和捕获USB3.2 / USB4 协议流量
• USB Type-C & PD 分析仪 - 捕获 Type-C 和 Power Delivery 协议消息和状态变化
• CATC Trace分析软件 - 展开/折叠传输层以更快地解析 USB 流量
• TAP4™ 探测 - 经验证的模拟前端架构，可提供真实的开机链路训练全过程
• 高达 32GB 的录制容量 - 捕获长时间的录制以进行分析和解决问题
• HopID 过滤隐藏/显示流量 - 通过HopID过滤，可以轻松地将分析重点放在特定路径/功能上
• 检测大量 USB4 链接和协议错误 - 检测并标记关键链路和时序错误
• 外部触发输入/输出 - 通过SMA接口连接，使用USB协议分析仪Voyager 识别特定数据包并触发示波器或逻辑分析仪
• 级联多台分析仪 - 跨多个分析仪同步记录，包括传统 USB 3.x Voyager 系统
• 硬件触发功能 -支持USB4协议事务触发，精准隔离重要数据流、特定错误或数据模式
• 支持以太网或USB 3.0接口上传数据 - 通过以太网 的 600Mbps 持续传输速率提供对捕获数据的即时访问
USB协议分析仪Voyager M4x具有先进的准确性：
USB协议分析仪 Voyager M4x 采用保真度很高的探头设计，在全速USB4 Gen3x2（40Gb/s 总速率）测试设备时提供更高的可靠性。USB协议分析仪 Voyager M4x 采用主机和集线器之间串联式设计，可非侵入式地记录所有 USB Type-C® 信号，包括 3.2 / USB4 /TBT3/TBT4 数据、边带和 CC (PD) 消息。无论以何种组合方式热插拔USB4 主机和集线器， Voyager 系统均可以记录边带检测过程和速率协商序列，并锁定指定速率。USB协议分析仪 Voyager M4x 通过 Type-C接口，全面支持捕获 USB 3.2 的绑定流量（20 Gb/s 总速率），满足了超高速USB3.2应用开发人员的关键需求，提供了先进的解决方案。
USB协议分析仪Voyager M4x灵活的硬件：
Voyager分析仪的前端采用符合USB4标准的连接器，支持全40Gb/s数据速率，可同时无损地捕获所有活动链路的通信数据。USB协议分析仪Voyager M4x平台具有32GB的记录内存，以及USB 3.0和千兆以太网接口，可以将记录的数据上传到主机PC。USB协议分析仪Voyager M4x完全兼容有源和无源电缆环境。支持现场升级固件，可确保未来支持新功能或USB规范的更改。
USB协议分析仪Voyager M4x的分析软件：

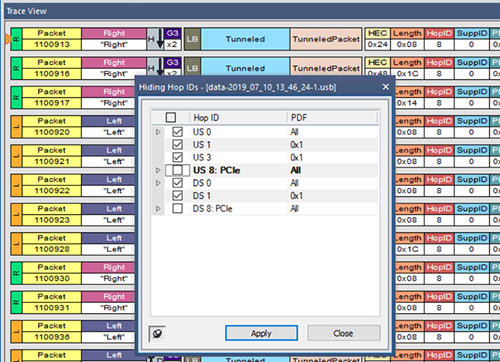

USB协议分析仪Voyager M4x的分析软件是 CATC Trace，这款软件可以在单个视图中显示所有经过标记和交叉排列的数据包。 用户可以对来自逻辑USB4 通道和边带通道的流量进行单独过滤、搜索或导出跟踪数据。传输层级可以展开和折叠，显示包括所有有序集和控制数据包的逻辑层。在线工作时，Voyager 系统将记录和显示所有寄存器读写操作，提供路由器和路径配置空间的清晰图像。HopID 窗口，可基于 HopID 和协议定义功能 (PDF) 实现流量的精确隐藏。隔离特定路径上的流量，可为网络内每个 PCIe、USB 或 DP 适配器提供完整配置序列的完整配置序列。
USB协议分析仪Voyager M480x的协议解码：
* 记录并显示所有逻辑链路子状态，包括SLOS1/SLOS2、Training Sequence 1、Training Sequence 2和去偏移有序集。
* 通过解析边带寄存器，CATC Trace软件自动为HopID分配协议。

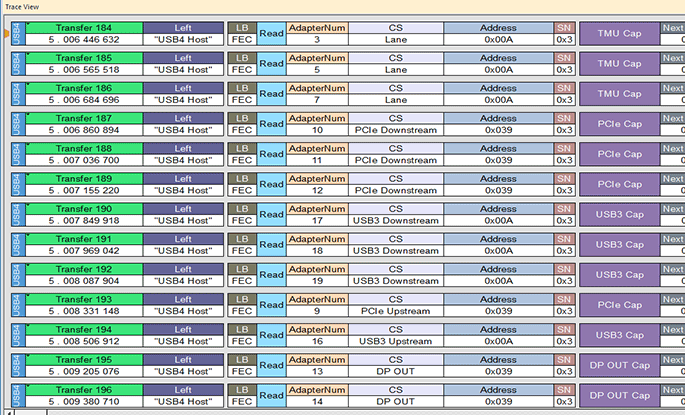

* 全面支持对寄存器读取请求/响应事务的解码。
* 配置空间查看器动态填充路由器、适配器和路径条目，以易读（32位表）的视图展现适配器配置过程。
* 对于DP alt-mode测试，可以捕获和解码DP Aux命令。
* 通过将隧道流量数据导出到Teledyne LeCroy PCI Express或DisplayPort分析仪应用程序，用户可以进行更广泛的解码。
USB协议分析仪Voyager M4x USB4隧道流量：
对于隧道 PCI Express，Voyager系统可解码数据链路层数据包 (DLLP) 和事务层事务，允许用户查看地址和请求者 ID 等关键字段。捕获隧道 DisplayPort 流量时，AUX 消息与视频主数据流分离显示，以便于解析。隧道 USB 数据包的所有字段均经过完全解码。更高层的 USB 事务可以导出为标准 USB 跟踪文件，并具有包括所有设备类流量的完整解码功能。
USB协议分析仪Voyager M4x的错误检测：

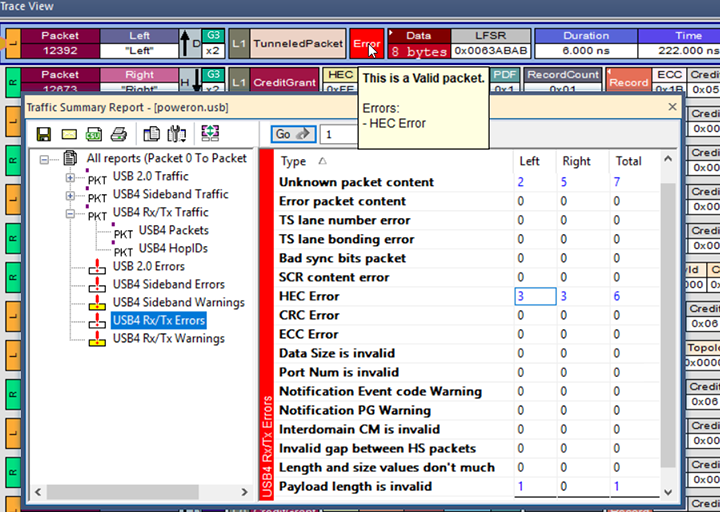

USB协议分析仪Voyager M4x可以检测并标记真实的 USB4, USB 3.2 和 PD 协议错误。 在底层协议层面，Voyager系统会自动检查训练序列、SCR 内容和 CRC 值的错误。 配置数据包定时与许多一起被验证 USB 3.2 / USB4 逻辑层时序要求。配置数据包定时与许多USB 3.2/USB4逻辑层定时要求一起进行验证。该设备还支持数十次PD与USB 3.2协议的检查，报告包括占用保留字段、无效帧大小和可纠正的比特错误。
USB协议分析仪Voyager M4x的快速定位问题：
Voyager软件提供了许多机制来测量和报告USB和PD协议：
* 用户可以通过流量摘要显示，一目了然地评估统计报告或导航到单个事务。
* 用户可以选择特定数据包或链路命令，即可通过单键操作跳转至每个发生位置 。
* 用户可以在更高级别的逻辑USB4传输层，进行跟踪和报告。
USB协议分析仪Voyager M4x使用Power Tracker测量并验证VBUS和CC电压：

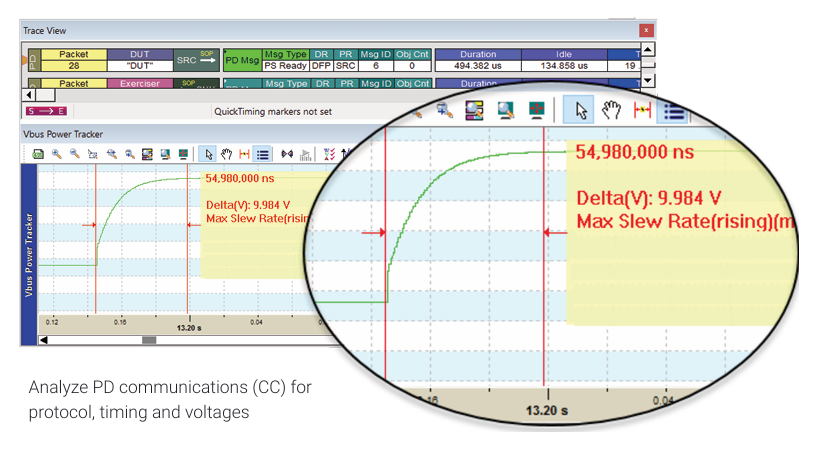

USB协议分析仪Voyager M4x的Power Tracker选项，以时间轴格式图形化方式监测和显示vBus电源和电流变化。电压与跟踪事务同步，允许用户在协议和电气层验证电源状态转换。CC和VCONN信号绘制了单独的功率图，便于简化调试逻辑Type-C状态转换。
USB协议分析仪Voyager M4x导出至视频和PCle协议软件：
为了实现全面的隧道解码，USB协议分析仪Voyager M4x允许将隧道流量即时导出到功能齐全的视频协议套件和PCIe协议套件应用程序。这些Teledyne LeCroy的视频和PCIe团队开发的应用程序，功能齐全，包括大量的分析和调试工具（可作为免费软件下载）。
USB协议分析仪Voyager M4x训练器选项：
USB协议分析仪Voyage M4x的训练器选项为Voyager M4x平台添加了灵活的流量生成功能，支持USB4、Thunderbolt 3和USB 3.2协议。用户通过标准USB Type-C电缆传输自定义数据包，并对报头、有效载荷、时序和链路状态进行底层控制。该模块与协议分析仪无缝集成，M4x系统可以模拟主机或设备路由器的操作，同时记录DUT的真实响应。M4x训练器基于为SuperSpeed USB开发的经过验证的相同架构，添加了Gen3x2和Gen2x2支持，允许用户对下一代USB4和USB 3.2芯片组进行上电初始化、功能验证和合规性测试。
USB协议分析仪Voyager M4x合规性测试选项：
USB协议分析仪Voyager M4x为USB合规性测试提供了广泛的支持，包括USB Type-C、PD（仅限SPR）、USB4、USB 3.2链路层和DP Alt-Mode。基于Teledyne LeCroy的Voyager训练器功能，Compliance Suite是一个自动化应用程序，利用仿真脚本模拟USB、PD和Type-C链路行为。训练器可像真实设备一样启动和响应USB和PD命令，同时分析DUT的响应。设备通过Type-C电缆直接通信，记录和解析每个协议交换以验证其正确的行为。对于Type-C和PD合规性测试，训练器利用一个全面的高级命令库来模拟Type-C源、接收器和DRP行为。
USB协议分析仪Voyager M4x 提供独家支持 USB 3.2 10Gps 和 20Gbps 链路层测试，这也是执行USB4协议和逻辑层合规性的基础。这个能够测试USB4和USB 3.2链路层的解决方案，每个合规性测试选项都单独出售，允许用户根据需要扩大测试规模。
• 符合 USB Power Delivery 2.0 和 3.2 标准
• USB Type-C 功能验证
• USB 3.2 Gen-1 和 Gen-2 链路层合规性测试（5Gbps 和 10Gbps）
• USB 3.2 Gen-1x2 (IOGbps) 和 Gen-2x2 (20Gbps) 链路层合规性测试
• USB4 合规性许可证测试
USB协议分析仪Voyager M4x的技术规格：
* 支持的协议
USB4、Thunderbolt™3、Thunderbolt 4、USB 3.2、边带信号和CC（PD）消息
* 主机需求
--操作系统：支持64位微软Windows® 11、Windows 10、Windows Server 2016及Windows Server 2019
--处理器：Intel Pentium 4或AMD Duron，带USB 2.0接口，1GB RAM（建议使用8GB RAM）
--内存：1GB内存（推荐配置8GB ）
--存储空间：软件安装需至少2GB可用空间，另需预留记录数据存储容量
--显示要求：最低分辨率1024×768，色彩深度至少16位
--连接接口：需配备USB 2.0端口和/或千兆以太网接口
--性能建议：为获得最佳性能，请参阅产品文档中的推荐配置方案
* 内存大小
16GB/32GB
* 支持的数据速率
1.2 Mb/s - 10 Gb/s
* 数据总线接口
全双工差分（USB 3.2/USB4），边带信道，CC（PD）报文

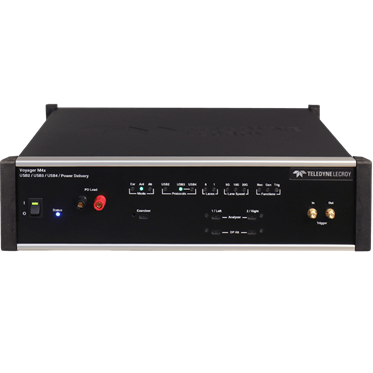

* 前面板连接器

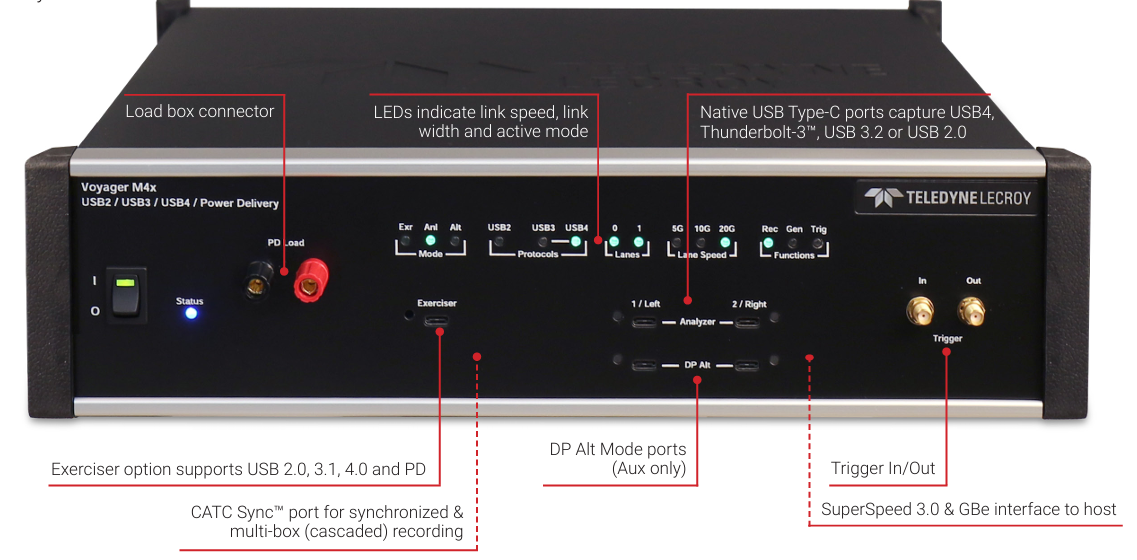

分析仪 —— 一个USB 3.2/USB4记录通道，带左右Type-C接口
训练器 —— 一个USB 3.2/USB4信号生成通道，带Type-C接口
DP Alt-mode —— 一个基于Type-C的DisplayPort辅助通道，仅支持Aux通道与CC报文传输
* 前面板指示灯
平台指示灯：电源、状态
功能指示灯：Rec 、Gen、Trig
分析仪指示灯：2.0、3.0、4.0
通道数量指示灯：1个或2个
通道速率指示灯：5G、10G、20G
* 外形尺寸（宽 × 高 × 深）
418 × 98 × 375 毫米 （16.5 × 3.8 × 14.75 英寸 ）
* 重量
5.1千克（12磅）
* 环境
工作温度：0至55°C（32至131°F）
非工作状态：-10至80°C（-14至176°F）
工作湿度：10%至90%相对湿度（非冷凝）
* 外部触发器输入/输出
SMA连接器
*保修
12个月硬件保修
