Teledyne LeCroy的USB协议分析仪Voyager M480x是首款用于测试下一代USB4 80Gb/s系统的协议分析仪。新平台利用Teledyne LeCroy的尖端探针技术支持Gen 4（PAM3）信号以及USB4 Gen 3、Gen 2、Thunderbolt™和传统USB 3.2速度。USB协议分析仪Voyager M480x使用业内公认标准的Voyager平台，捕获对称链路操作和隧道DisplayPort 2.1，并完全解码USB4协议。USB协议分析仪Voyager M480x是新的旗舰解决方案，旨在进行功能验证、资格认证和合规性测试，以解决整个USB4开发生命周期的问题。
重要参数
• 捕获/分析USB3.2/ USB4， 包括 PD 和 SBU 流量 - 查看端到端主机、集线器和设备操作
• 集成分析仪/训练器 - 多功能系统同时生成和捕获 USB3.2 / USB4 协议流量（Gen4训练器将于后续版本提供）
• USB Type-C & PD 分析仪 - 捕获 Type-C 和 Power Delivery 3.2（ERP)协议消息和状态变化
• CATC Trace分析软件 - 展开/折叠传输层以更快地解析 USB 流量
• 非侵入式探测 - 经验证的模拟前端架构，可提供真实的开机链路训练全过程
• 高达 32GB 的录制容量 - 捕获长时间的录制以进行分析和解决问题
• HopID 过滤隐藏/显示流量 - 通过HopID过滤，可以轻松地将分析重点放在特定路径/功能上
• 检测大量 USB4 链接和协议错误 - 检测并标记关键链路和时序错误
• 外部触发输入/输出 - 通过SMA接口连接，使用USB协议分析仪Voyager 识别特定数据包并触发示波器或逻辑分析仪（增强功能开发中）
• 级联多台分析仪 - 跨多个分析仪同步记录，包括传统 USB 3.x Voyager 系统
• 支持以太网或USB 3.0接口上传数据 - 通过以太网提供对捕获数据的即时访问

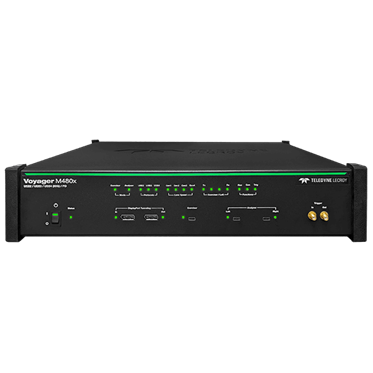

USB协议分析仪Voyager M480x概述
Teledyne LeCroy的USB协议分析仪Voyager M480x是首款用于测试下一代USB4 80Gb/s系统的协议分析仪。新平台利用Teledyne LeCroy的尖端探针技术支持Gen 4（PAM3）信号以及USB4 Gen 3、Gen 2、Thunderbolt™和传统USB 3.2速度。USB协议分析仪Voyager M480x使用业内公认标准的Voyager平台，捕获对称链路操作和隧道DisplayPort 2.1，并完全解码USB4协议。USB协议分析仪Voyager M480x是新的旗舰解决方案，旨在进行功能验证、资格认证和合规性测试，以解决整个USB4开发生命周期的问题。
USB协议分析仪Voyger M480x的主要功能：
• 捕获/分析USB3.2/ USB4， 包括 PD 和 SBU 流量 - 查看端到端主机、集线器和设备操作
• 集成分析仪/训练器 - 多功能系统同时生成和捕获 USB3.2 / USB4 协议流量（Gen4训练器将于后续版本提供）
• USB Type-C & PD 分析仪 - 捕获 Type-C 和 Power Delivery 3.2（ERP)协议消息和状态变化
• CATC Trace分析软件 - 展开/折叠传输层以更快地解析 USB 流量
• 非侵入式探测 - 经验证的模拟前端架构，可提供真实的开机链路训练全过程
• 高达 32GB 的录制容量 - 捕获长时间的录制以进行分析和解决问题
• HopID 过滤隐藏/显示流量 - 通过HopID过滤，可以轻松地将分析重点放在特定路径/功能上
• 检测大量 USB4 链接和协议错误 - 检测并标记关键链路和时序错误
• 外部触发输入/输出 - 通过SMA接口连接，使用USB协议分析仪Voyager 识别特定数据包并触发示波器或逻辑分析仪（增强功能开发中）
• 级联多台分析仪 - 跨多个分析仪同步记录，包括传统 USB 3.x Voyager 系统
• 支持以太网或USB 3.0接口上传数据 - 通过以太网提供对捕获数据的即时访问
USB协议分析仪Voyager M480x优点：
• 高达32GB的录制内存，可以支持长时间录制，以深度分析和解决问题。
* HopID过滤可以轻松地将分析重点放在特定路径/功能上
* 检测并标记USB4链路和协议错误
* 非侵入式探测，提供真实的开机链路训练全过程
• 捕获/分析
* 多功能系统，可选支持USB 3.2/USB4流量生成（Gen 4 Exerciser选项将在未来版本中提供）
* 捕获Type-C和Power Delivery协议消息和状态变化
* 扩展/折叠传输层，以更快地解析USB流量
• USB4隧道支持
* USB4 隧道流量可以导出到Teledyne LeCroy的全功能PCIe套件、视频协议套件或USB套件，以进行更详细的分析
* 对于Gen-T链路，全面支持新的报头、帧和数据包结构更新
USB协议分析仪Voyager M480x可以覆盖完整的USB测试：
USB协议分析仪Voyager M480x采用保真度很高的探头技术，在以全USB4 Gen 4x2（80Gb/s）测试设备时提供更高的可靠性，还完全支持USB4 Gen 3x2（40Gb/s）、USB 3.2 Gen 2x2（20Gb/s）和Gen 2x1（10Gb/s）速度的测试。USB协议分析仪M480x采用主机和设备路由器之间串联式设计，可非侵入式地记录所有USB Type-C®信号，包括USB4/Thunderbolt 4、Thunderbolt 5、边带和PD 3.2（EPR高达50V）消息。无论以何种组合方式热插拔USB4 主机和集线器， Voyager 系统均可以记录边带检测过程和速率协商序列，并锁定指定速率。

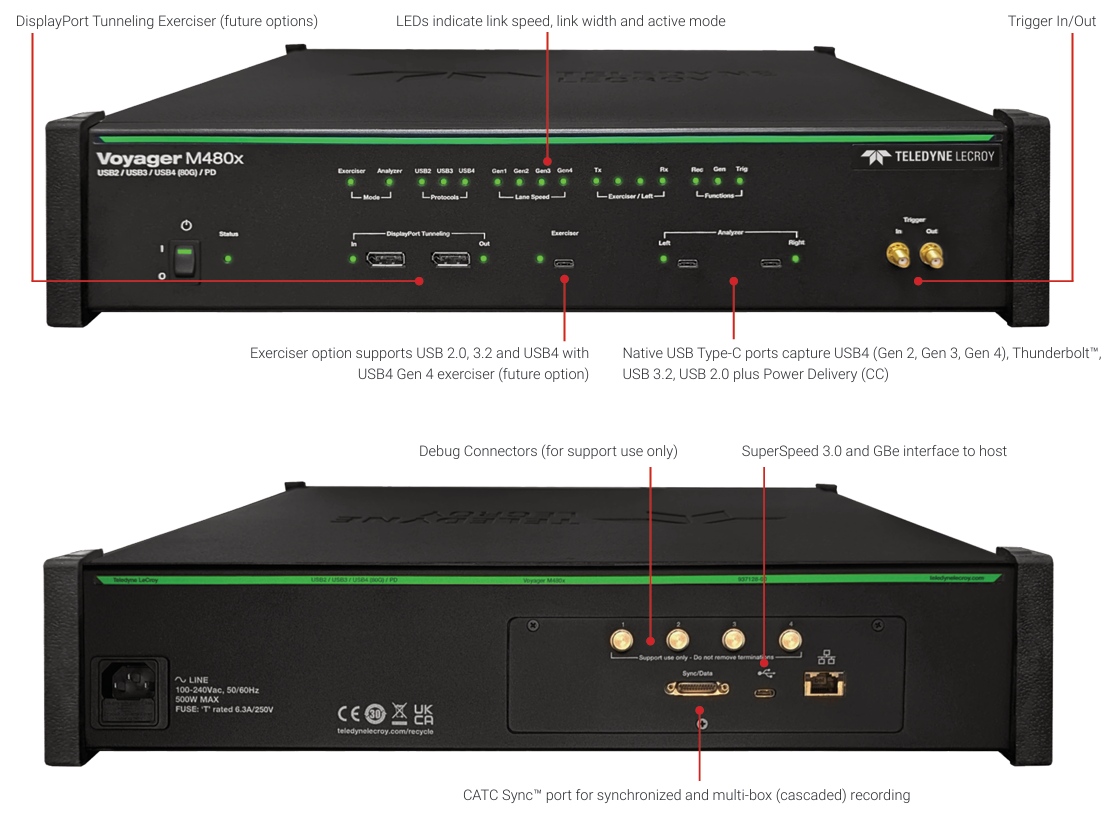

USB协议分析仪Voyager M480x灵活的硬件：
Voyager分析仪的前端采用符合USB4标准的连接器，支持全80Gb/s数据速率，可同时无损地捕获所有活动链路的通信数据。USB协议分析仪Voyager M480x平台具有32GB的记录内存，以及USB 3.0和千兆以太网接口，可以将记录的数据上传到主机PC。USB协议分析仪Voyager M480x支持现场升级固件，可确保未来支持新功能或USB规范的更改。USB协议分析仪Voyager M480x平台提供经济型USB4 Gen 3（40Gb/s聚合速率）配置，且支持现场升级至Gen 4分析功能。USB协议分析仪Voyager M480x全面兼容Gen3有源和无源电缆环境（Gen 4有源电缆兼容性待定）。
USB协议分析仪Voyager M480x的分析软件：

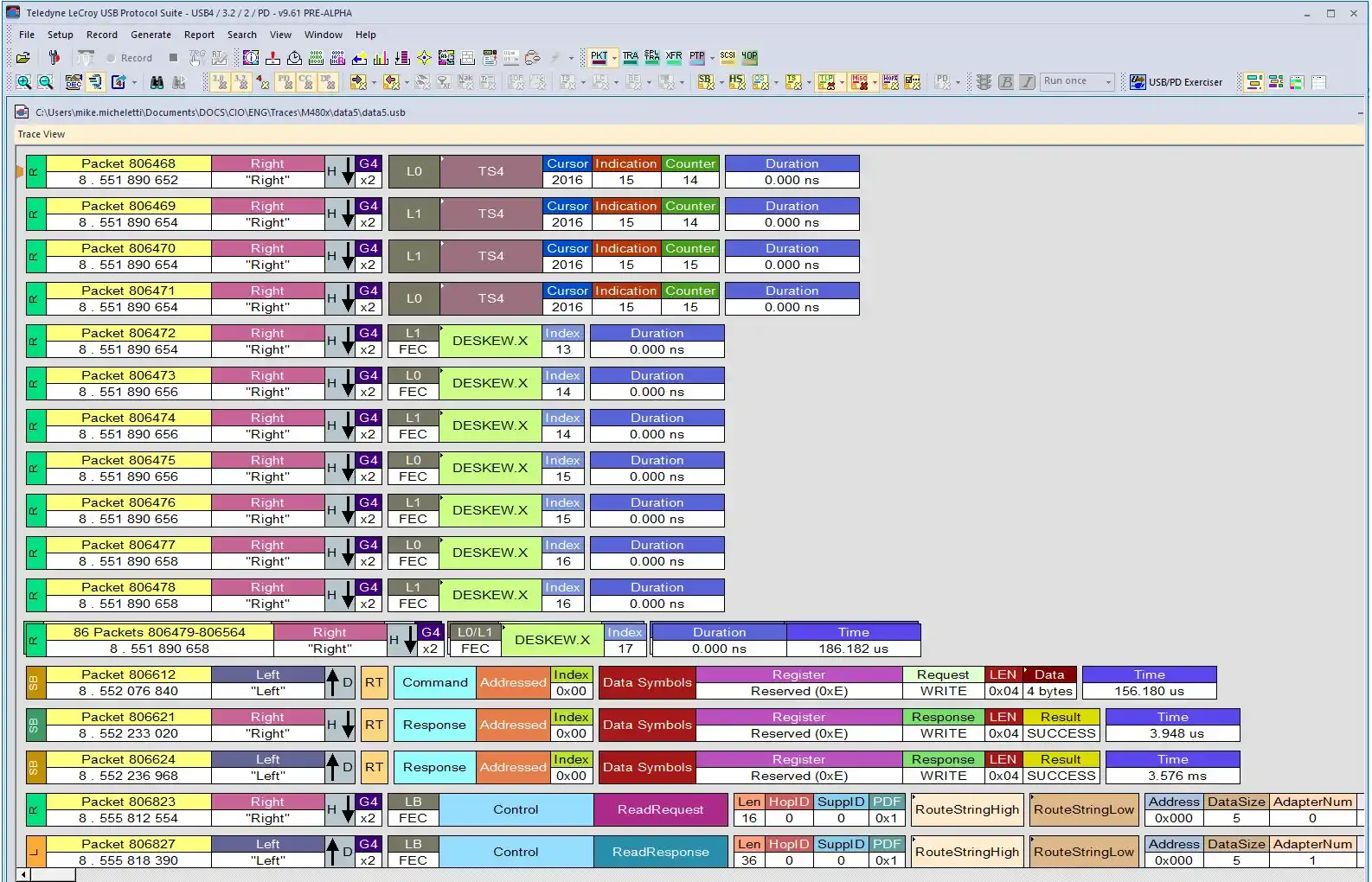

USB协议分析仪Voyager M4x的分析软件是 CATC Trace，这款软件可以在单个视图中显示所有经过标记和交叉排列的数据包。 用户可以对来自逻辑USB4 通道和边带通道的流量进行单独过滤、搜索或导出跟踪数据。传输层级可以展开和折叠，显示包括所有有序集和控制数据包的逻辑层。在线工作时，Voyager 系统将记录和显示所有寄存器读写操作，提供路由器和路径配置空间的清晰图像。HopID 窗口，可基于 HopID 和协议定义功能 (PDF) 实现流量的精确隐藏。
USB协议分析仪Voyager M480x的协议解码：

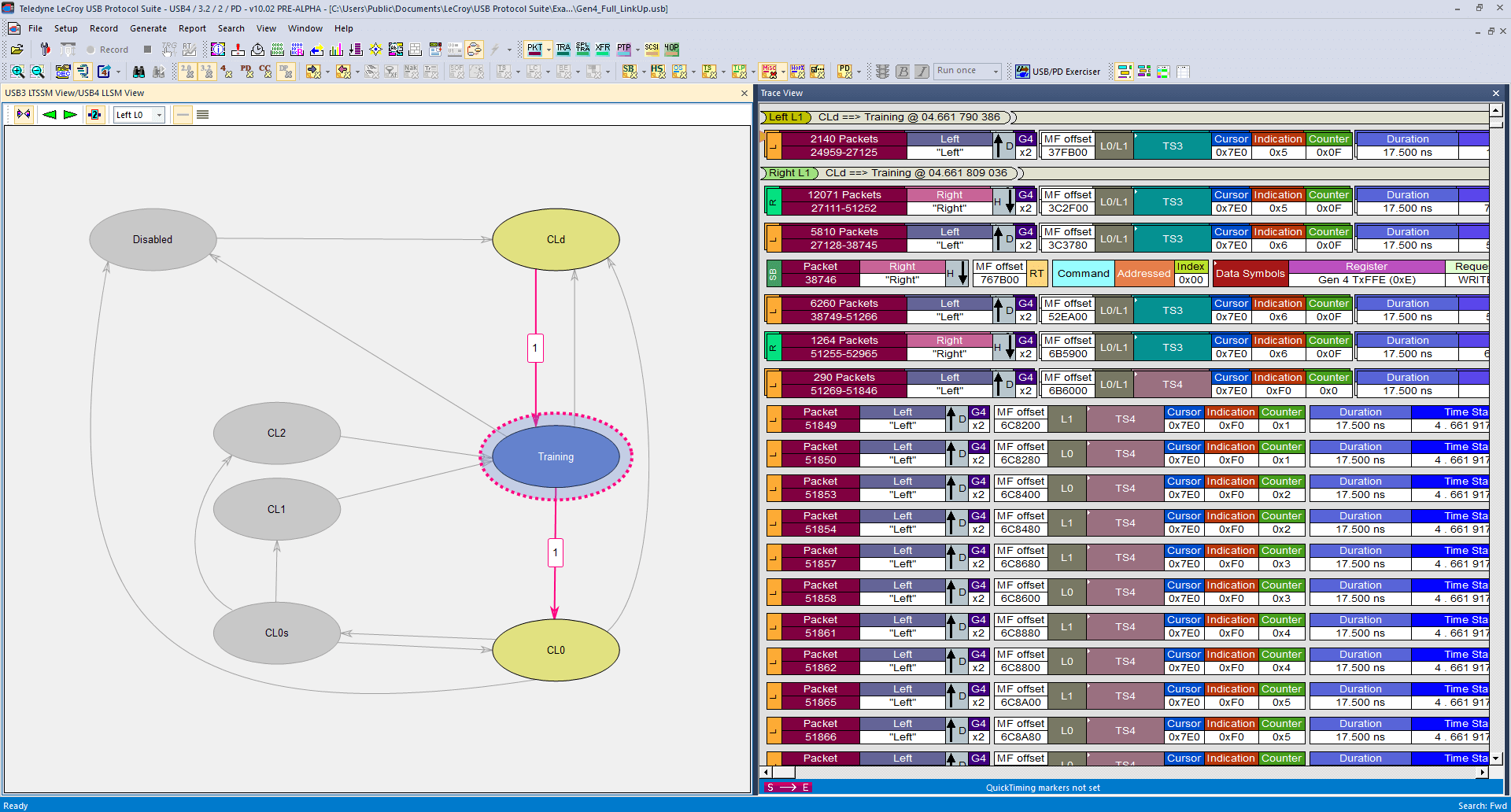

* 记录并显示所有逻辑链路子状态，包括SLOS模式、Training Sequences和去偏移（DESKEW)有序集。
* 对于Gen T链路，全面支持新的报头、帧和数据包结构更新。
* 在路径配置期间，所有寄存器读取请求/响应事务都被分组，以简化路由器枚举的调试。
* 通过解析SBU寄存器事务，可自动将协议与跳转标识（HOP ID)进行匹配绑定，并同步捕获解码PD消息。

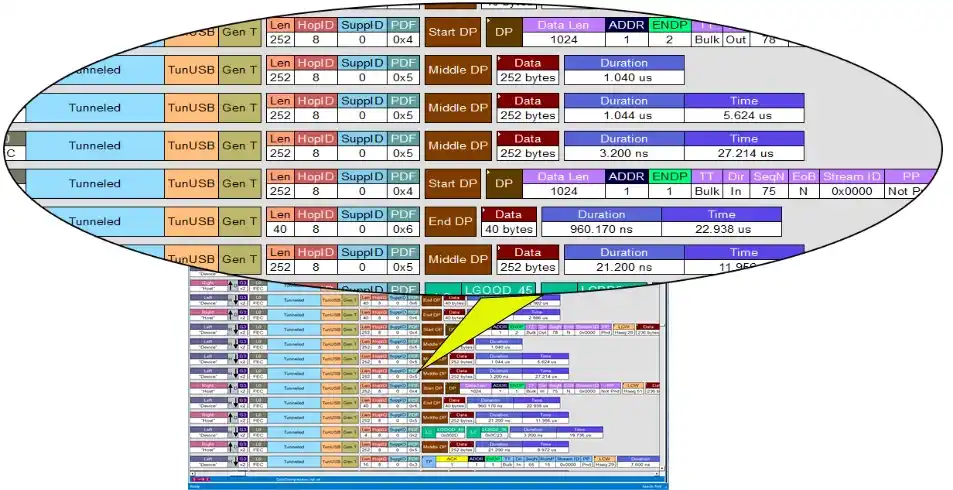

* USB4隧道流量可以导出到Teledyne LeCroy的全功能PCIe套件、视频协议套件或USB套件，以对封装协议进行更详细的解码和分析。该隧道事务解码技术能在USB4架构内构建连贯的底层视图，清晰呈现PCIe、USB或DP应用数据的传输轨迹。
USB协议分析仪Voyager M480x的错误检测：

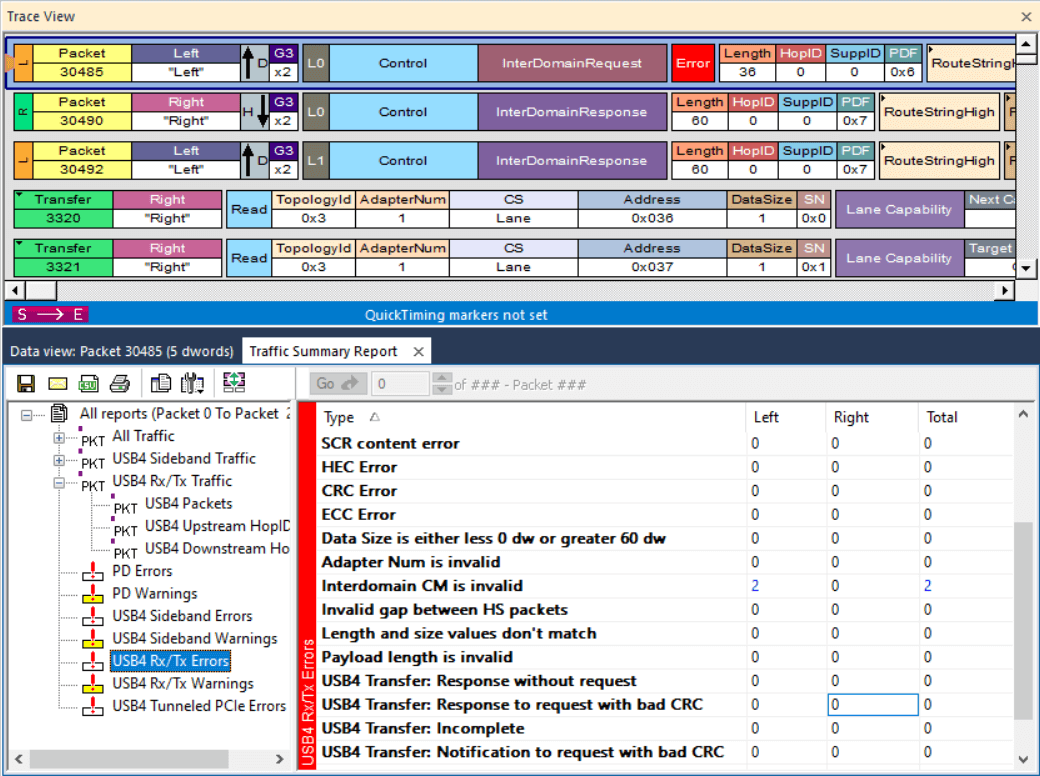

USB协议分析仪Voyager M480x可以检测并标记真实的 USB4, USB 3.2 和 PD 协议错误。 在底层协议层面，Voyager系统会自动检查训练序列、SCR 内容和 CRC 值的错误。 配置数据包定时与许多一起被验证 USB 3.2 / USB4 逻辑层时序要求。配置数据包定时与许多USB 3.2/USB4逻辑层定时要求一起进行验证。该设备还支持数十次PD与USB 3.2协议的检查，报告包括占用保留字段、无效帧大小和可纠正的比特错误。
USB协议分析仪Voyager M480x的快速定位问题：
Voyager软件提供了许多机制来测量和报告USB和PD协议。
* 用户可以通过流量摘要显示，一目了然地评估统计报告或导航到单个事务。
* 用户可以选择特定数据包或链路命令，即可通过单键操作跳转至每个发生位置 。
* 用户可以在更高级别的逻辑USB4传输层，进行跟踪和报告。

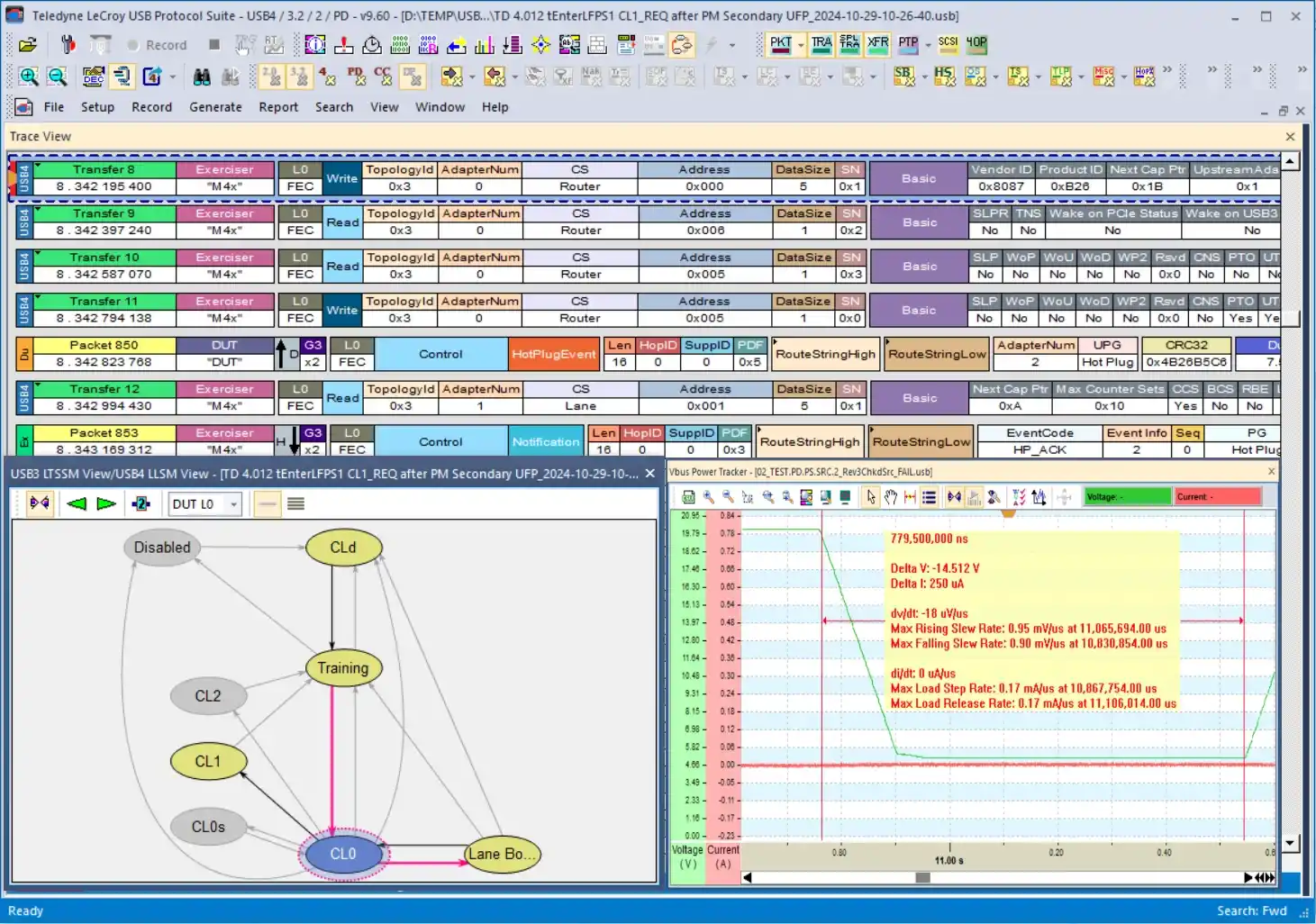

USB协议分析仪Voyager M480x使用Power Tracker测量并验证VBUS和CC电压：
USB协议分析仪Voyager M480x的Power Tracker选项，以时间轴格式图形化方式监测和显示vBus电源和电流变化。电压与跟踪事务同步，允许用户在协议和电气层验证电源状态转换。CC和VCONN信号绘制了单独的功率图，便于简化调试逻辑Type-C状态转换。
USB协议分析仪Voyager M480x的技术规格：
* 支持的协议
USB4版本2.0、USB4版本1.0、Thunderbolt™ 3、Thunderbolt 4、Thunderbolt 5、USB 3.2、边带信号和CC（PD）消息
* 主机需求
--操作系统：支持64位微软Windows® 11、Windows 10、Windows Server 2016及Windows Server 2019
--处理器：Intel Pentium 4或AMD Duron，带USB 2.0接口，1GB RAM（建议使用8GB RAM）
--内存：2GB内存（推荐配置8GB ）
--存储空间：软件安装需至少2GB可用空间，另需预留记录数据存储容量
--显示要求：最低分辨率1024×768，色彩深度至少16位
--连接接口：需配备USB 2.0端口和/或千兆以太网接口
--性能建议：为获得最佳性能，请参阅产品文档中的推荐配置方案
* 内存大小
32GB
* 支持的数据速率
1.2 Mb/s - 25.6 Gb/s
* 数据总线接口
全双工差分（USB 3.2），对称操作（USB4 Gen 4），边带信道，PD 3.2（EPR）CC报文
* 前面板连接器
分析仪 —— 一个USB 3.2/USB4记录通道，带左右Type-C接口（不支持DisplayPort alt-mode）
训练器 —— 一个USB 3.2/USB4信号生成通道，带Type-C接口
DP Tunneling —— 一个标准尺寸DisplayPort发送端接口与一个标准尺寸DisplayPort接收端接口（为未来可选功能）
* 前面板指示灯
平台指示灯：电源、状态
功能指示灯：Rec 、Gen、Trig
分析仪指示灯：USB2、USB3、USB4
通道数量指示灯：1个或2个
通道速率指示灯：Gen1, Gen2, Gen3, Gen4
* 外形尺寸（宽 × 高 × 深）
457 × 97 × 435 毫米 （18 × 3.83 × 17.14 英寸 ）
* 重量
7.42千克（16.35磅）
* 环境
工作温度：0至55°C（32至131°F）
非工作状态：-20至80°C（-14至176°F）
工作湿度：10%至90%相对湿度（非冷凝）
* 外部触发器输入/输出
SMA连接器
*保修
12个月硬件保修
