USB协议分析仪Mercury T2C和T2P不仅可以捕获USB 2.0数据包，也能捕获并解码Type-C配置通道(CC)上的USB Power Delivery 2.0/3.0协议数据包。用户可查看包括线缆检测、功率协商、设备角色切换（UFP/DFP）、进入/退出备用模式等其他Type-C功率传输行为。 USB协议分析仪Mercury系列产品均配备转接线缆，可便捷连接传统USB主机与设备。依托Teledyne LeCroy在USB领域的技术积淀，Mercury系列让每位工程师都能以可承受的成本拥有业界领先的测试工具。
重要参数
• 支持 USB PD 2.0和 3.0 - 捕获和解码所有配置通道 (CC) 事务
• CATC Trace分析软件 - 快速解析和调试 USB通信流量
• 携带方便 - 该USB协议分析仪T2C/T2P通过总线供电，并可与任何基于 Windows 的 PC 配合使用
• 自动检测 USB 2.0 速度 - 自动检测低速、全速和高速连接
• 功率跟踪器™ - 与 PD 协议消息同步的 VBUS 和 CC 电压的图形视图
• 高达 512 MB 的记录容量 – 通过过滤和实时数据截断功能，进一步扩展捕获窗口
• 磁盘缓存（Spool-to-Disk）模式 - 使用磁盘缓存模式支持持续数小时甚至数天的长时间记录任务
• 高阻抗无干扰探头 - 保持被测设备真实信号完整性与时序状态
• 高级触发功能 - 精准隔离关键通信流量、特定错误或数据模式
• 全类协议解码 - 支持海量存储、蓝牙 HCI、集线器、PTP/静止图像、打印机、人机接口设备 (HID)、音频和通信设备类 (CDC)
• 硬件过滤 - 自动排除追踪记录中的非必要及冗余数据包
• 智能报告 - 快速识别并跟踪错误率、异常总线或时序条件
• 高级视图 – 提供 USB 2.0 和 PD 协议的完整数据包、事务和传输层视图
USB协议分析仪Mercury T2C/T2P概述
USB协议分析仪Mercury T2C和T2P不仅可以捕获USB 2.0数据包，也能捕获并解码Type-C配置通道(CC)上的USB Power Delivery 2.0/3.0协议数据包。用户可查看包括线缆检测、功率协商、设备角色切换（UFP/DFP）、进入/退出备用模式等其他Type-C功率传输行为。
USB协议分析仪Mercury系列产品均配备转接线缆，可便捷连接传统USB主机与设备。依托Teledyne LeCroy在USB领域的技术积淀，Mercury系列让每位工程师都能以可承受的成本拥有业界领先的测试工具。
USB协议分析仪Mercury T2C/T2P的主要功能：
• 支持 USB PD 2.0和 3.0 - 捕获和解码所有配置通道 (CC) 事务
• CATC Trace分析软件 - 快速解析和调试 USB通信流量
• 携带方便 - 该USB协议分析仪T2C/T2P通过总线供电，并可与任何基于 Windows 的 PC 配合使用
• 自动检测 USB 2.0 速度 - 自动检测低速、全速和高速连接
• 功率跟踪器™ - 与 PD 协议消息同步的 VBUS 和 CC 电压的图形视图
• 高达 512 MB 的记录容量 – 通过过滤和实时数据截断功能，进一步扩展捕获窗口
• 磁盘缓存（Spool-to-Disk）模式 - 使用磁盘缓存模式支持持续数小时甚至数天的长时间记录任务
• 高阻抗无干扰探头 - 保持被测设备真实信号完整性与时序状态
• 高级触发功能 - 精准隔离关键通信流量、特定错误或数据模式
• 全类协议解码 - 支持海量存储、蓝牙 HCI、集线器、PTP/静止图像、打印机、人机接口设备 (HID)、音频和通信设备类 (CDC)
• 硬件过滤 - 自动排除追踪记录中的非必要及冗余数据包
• 智能报告 - 快速识别并跟踪错误率、异常总线或时序条件
• 高级视图 – 提供 USB 2.0 和 PD 协议的完整数据包、事务和传输层视图
USB协议分析仪Mercury T2C/T2P的USB设备解码：
全面的 USB 设备类解码包含在 Mercury T2C 和 T2P： 完整列表如下：
• 音频
* 音频1.0
* 音频2.0
• CDC（通信设备类）
* 直线控制模型
* 抽象控制模型
* 电话控制模型
* 多通道控制模型
* CAPI控制模型
* 以太网网络控制模型 (EEM)
* 网络控制模型 (NCM)
* ATM网络控制模型
* 无线mobile控制模型
* 设备管理模型
* 移动直线模型
* 移动宽带接口模块 (MBIM)
* OBEX模型
* CDC数据
* WMC
• 内容安全
• HID（人机界面设备）
* 监视器（HID 扩展）
* 物理接口
* 电源（HID 扩展）
* HUT（隐藏）
* 销售点设备（HID 扩展）
• 集线器类 USB 2.0
• 集线器类 USB 3.0
• 人机交互命令
• 通用打印机类
• 互联网协议
* IP_ET0800
* IPv6
• 等时
• Pict桥
• 海量存储
* SCSI/Bulk
* UFI/CBI
* ATAPI接口
* RBC
* USB 连接 SCSI (UAS)
• 智能卡
* CCID
* ICCD
• 静态影像类
* PTP
* MTP 类解码扩展
• 视频类
* USB 视频 1.5 (UVC)
* USB 视频 1.1
* SC_视频控制
* SC_视频流
* SC_视频_接口_集合
• 虚拟UART
• 无线控制器
* BT HCI & HCI SCO
* UWB
• 杂类
* 主机线适配器
* 基于电缆的关联框架 (CBAF)
* 设备线适配器
* 接口关联描述符
* 红外线桥
* 个人医疗保健（PHDC）
• 远程 NDIS
• 打印机
• 测试与量测
* 00 - USB 测试和测量设备
* 01 - 符合 USBTMC 的 USB 测试和测量设备 USB488
• USB3 视觉
* USB 视觉事务
* USB 视觉流
这允许用户在跟踪数据中直观查看上层映射的协议事务，从而省去了手动解码设备特定命令的繁琐过程。 从海量存储类到通信设备类 (CDC)， USB协议分析仪Mercury T2C和T2P 可为各类USB 设备事务提供完整的解码支持。
USB协议分析仪Mercury T2C/T2P经济实惠且便携：
USB协议分析仪Mercury系列解决方案以领先业界的亲民价格，提供全面的USB 2.0测试与分析功能，起售价仅995美元。USB协议分析仪Mercury分析仪几乎适用于任何工作场景——不仅可部署于实验室环境，更能直接配置在USB开发者的个人工作站。设计团队中的每位工程师（包括硬件、软件及固件工程师）都将受益于这款满足个性化需求的专属分析仪。
USB协议分析仪Mercury T2C/T2P的可视化解析USB协议功能：

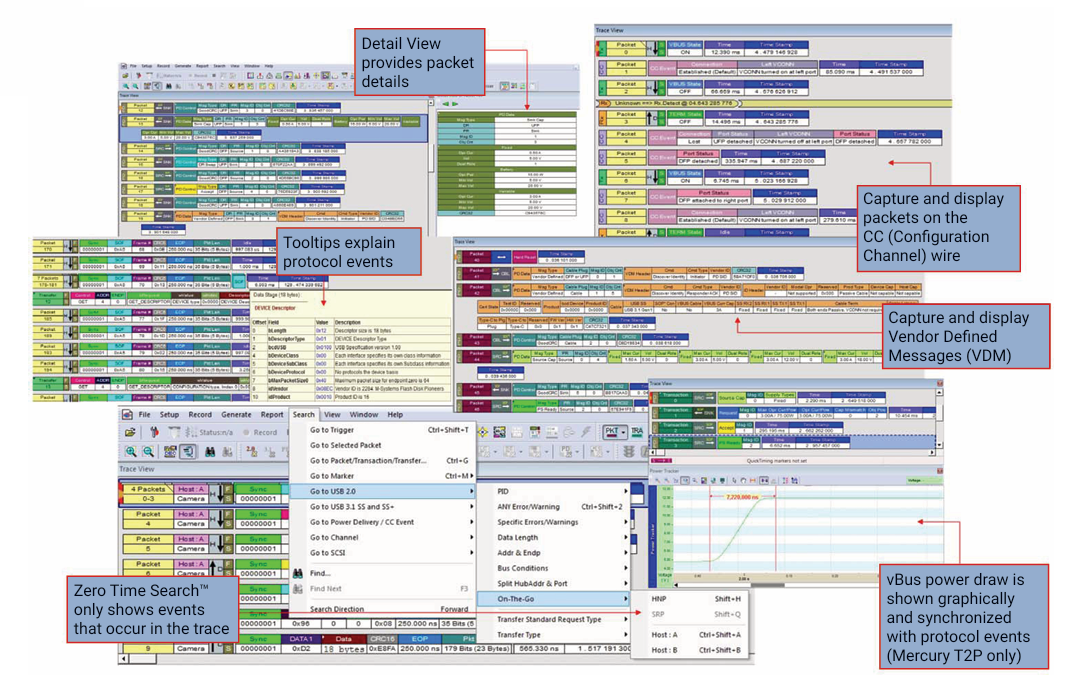

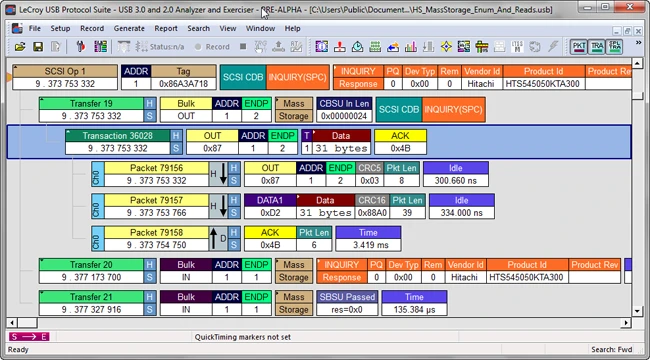

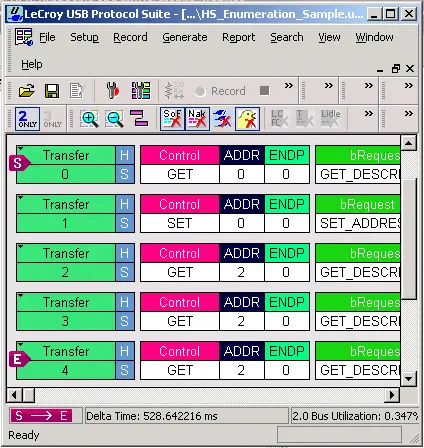

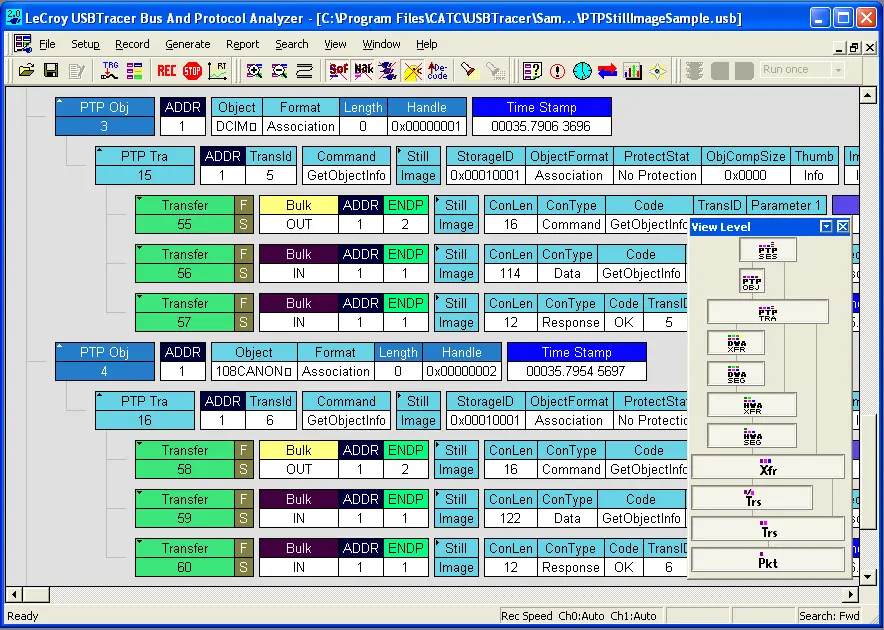

USB协议分析仪Mercury T2C/T2P结合业界领先的CATC Trace专业分析软件，提供可图形化解码逻辑协议事务的简易操作界面。USB协议分析仪Mercury系列产品均配备统一的高层协议解析能力，支持逐层展开至底层事务处理与数据包结构。

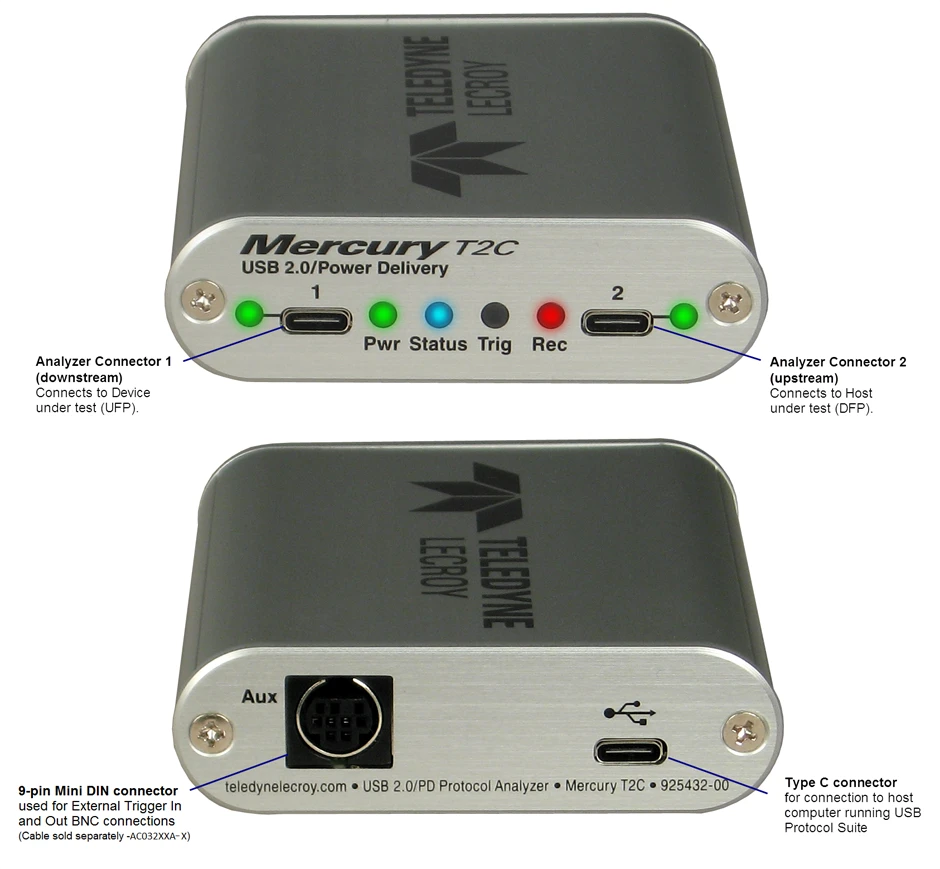

USB协议分析仪Mercury T2C/T2P的非侵入式分析硬件功能：
USB协议分析仪T2C和T2P采用全被动式设计，能完整保持真实信号特征，提供100%准确的总线通信呈现。USB协议分析仪T2C/T2P具有高阻抗、非侵入式探头，严格遵循“嗅探器”的工作模式，既不会对主机与设备间的信号进行重定时处理，也不会影响信号振幅。
USB协议分析仪Mercury T2C提供256MB；而USB协议分析仪Mercury T2P的记录容量翻了一番，达到512MB。USB协议分析仪Mercury T2C和T2P都可以通过过滤、数据截断和磁盘缓存（Spool-to-disk）模式来扩展容量，从而延长记录时间。
USB协议分析仪Mercury T2C和T2P兼容USB Type-C标准，可在不影响操作的前提下，通过高速传输（SuperSpeed ）或替代模式（Alternate-mode ）信号。
USB协议分析仪Mercury T2C/T2P的实时触发功能：

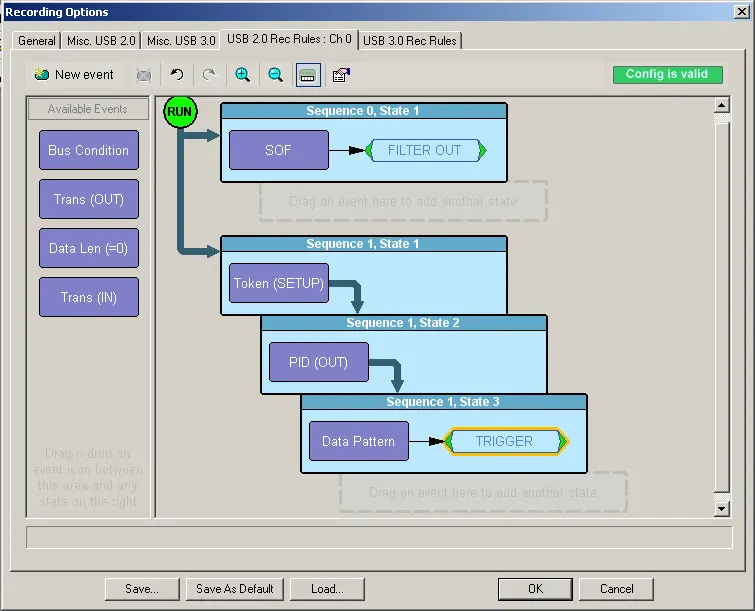

通过实时触发隔离特定协议事务对于捕获间歇性问题至关重要。 这款USB协议分析仪T2C/T2P 支持拖拽式选择，可实现PID类型、数据模式、标准请求、错误及总线事务的高级触发功能。 该USB协议分析仪提供 14 种协议错误触发器，并能自动检测多种捕获后错误。 通过实时触发与精确定位特定总线状态的功能，显著节省测试和调试的时间。
USB协议分析仪Mercury T2C/T2P的功率跟踪器功能：

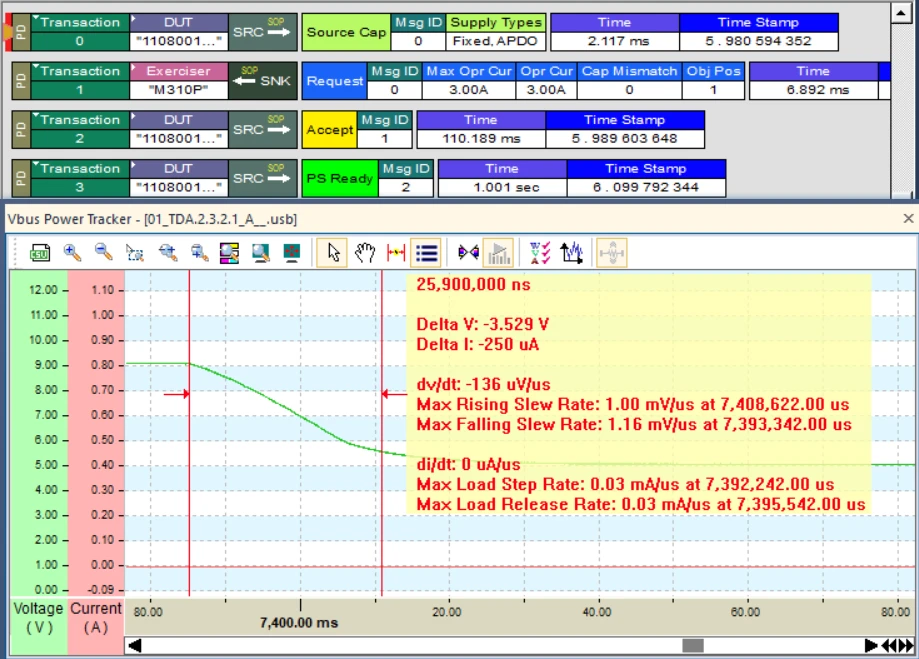

“功率跟踪器”的选项可监测Vbus功耗，并以时间轴格式图形化显示电压变化。该功率信息与协议追踪数据保持同步，使用户能够在协议层和电气层同时验证电源状态转换 。“功率跟踪器”对被测系统完全透明，在正常操作期间对VBUS和CC电压进行采样，并将这些物理层测量数据与逻辑协议层事务关联起来。
CATC trace软件的精密定时测量功能：
CATC trace软件包括一个持久计时的定时显示界面，可在事务之间提供一键测量。内置带宽计算器可针对任意数据包范围提供完整的总线利用率指标。
CATC trace软件的快速故障定位功能：
Teledyne LeCroy 的 USB 软件CATC trace提供了多种机制来测量和报告 USB 流量。
* 使用总线利用率图表，用户可以查看数据包长度、设备的总线使用情况。
* 使用流量摘要窗口，用户可以一目了然地评估统计报告或导航到单个数据包。
CATC trace软件的瞬时搜索功能：
Teledyne LeCroy 的 USB 软件CATC trace有强大的搜索和报告功能：

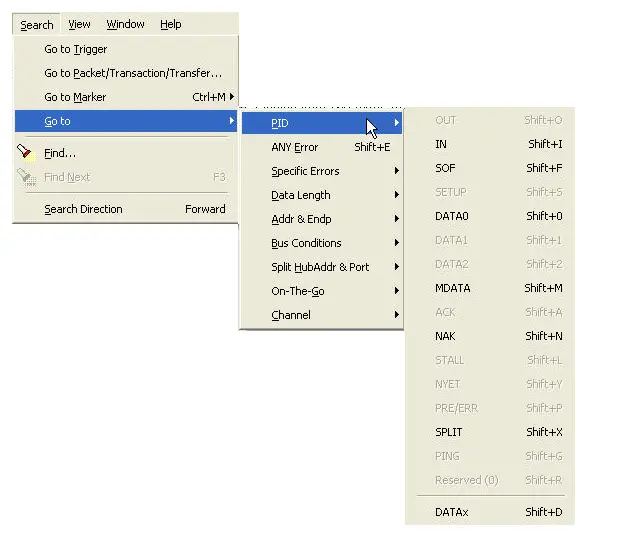

* 支持用户快速导航到跟踪文件中的特定数据包、错误和任何数据类型。
* 支持筛选和隐藏命令，可自动剔除追踪文件中的无关数据，从而实现高效查看。
USB协议分析仪Mercury T2P的SBU捕获选项：
USB协议分析仪Mercury T2P还提供“SBU捕获”选项，允许用户查看
1，DisplayPort辅助信道消息（USB-MCDP-M03-X）
DP捕获模式与支持DisplayPort 1.4的alt-mode设备完全兼容，可解码使用DP alt-mode的Type-C连接的基本后信道通信。
2，Thunderbolt-3低速通信（USB-MCTB-M03-X）
USB协议分析仪Mercury T2P的 SBU捕获选项，对于Thunderbolt-3开发人员来说，可解码通过低速（UART）后向通道传输的关键通信阶段，包括链路发现、发射器训练与配置等核心流程。

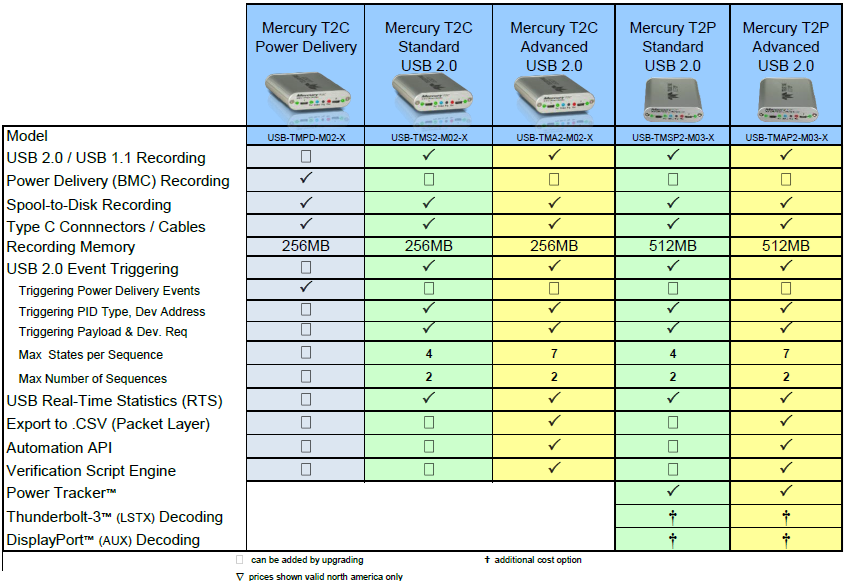

USB协议分析仪Mercury T2C/T2P的对比：
USB协议分析仪Mercury T2C/T2P的技术规格
* 主机要求
64位Windows操作系统：Windows 11/10、Windows Server 2016/2019
* 标准触发事务
数据包标识符、令牌模式、帧结构模式、设备请求、数据模式、总线状态、错误类型、事务处理、数据长度、拆分事务、PD消息、Type-C逻辑状态
* 报告与统计
数据包级别，事务级别，传输级别、错误报告
* 记录存储容量
Mercury T2C: 256 MB
Mercury T2P: 512MB
* 功耗指标
空闲状态：460 mA（典型值）
工作状态：560 mA（典型值）
（注：此数据基于Vconn电流需求小于50微安的假设）
* 接口配置
USB Type-C
* 温度范围
工作温度：0°C至55°C（32°F至131°F）
存储温度：-20°C至80°C（-4°F至176°F）
* 湿度范围
工作湿度：10%至90%（无冷凝）
* 物理尺寸
Mercury T2C: 80 x 90 x 24 毫米（3.0 x 3.6 x 1.0 英寸）
Mercury T2P: 80 x 123x 24 毫米（3.0 x 4.8x 1.0 英寸）
* 净重
Mercury T2C: 158克（5.8盎司）
Mercury T2P: 220克（7.7盎司）
