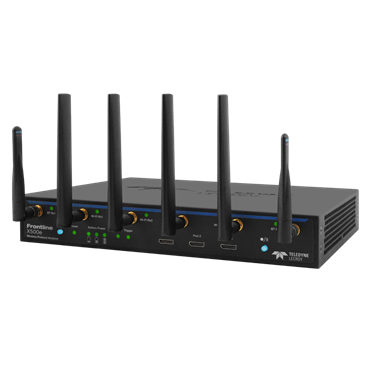

蓝牙协议分析仪Frontline X500e

在蓝牙协议分析仪Frontline X240的成功基础上，蓝牙协议分析仪Frontline X500e是一款面向无线产品开发者的高性能一体化测试设备。蓝牙协议分析仪X500e可同时捕获和解码经典蓝牙 Bluetooth BR/EDR，低功耗蓝牙BLE6.0，WiFi7，Matter，Thread，Zigbee 及有线技术，并通过时序关联视图呈现其共存状态。蓝牙协议分析仪X500e可以即时查看无线流量，从而实现快速识别和解决性能问题，以及由于蓝牙、Wi-Fi 和 802.15.4 共存于 2.4 GHz ISM 频段而导致的共存问题。

重要参数

• 高性能协议测试解决方案，提供高精度捕获性能
• 一体化解决方案，可同步实现蓝牙（BR/EDR）、低功耗蓝牙（BLE6.0)、802.11be、802.15.4及有线技术的时序关联捕获
• 强大的Wi-Fi覆盖范围：
支持Wi-Fi 7与MLO（802.11be 2x2 MU-MIMO）
支持Wi-Fi 6/6E（802.11ax 2x2 MU-MIMO）
支持Wi-Fi 1-5（802.11a/b/g/n/ac，支持2x2 MIMO）
• 搭载两路独立蓝牙射频系统，实现卓越的捕获性能
• 同步双Wi-Fi信道捕获，支持多接入点连接追踪
• 通过高度可配置的POD实现逻辑分析，最多支持3个8通道POD扩展至24通道
• 支持HCI USB、HCI SPI、HCI UART（H4/H5/BCSP及WCI-2）及Audio I2S的捕获与解码
• 兼容Teledyne LeCroy全系列无线协议套件软件
• 集成蓝牙音频专家系统，快速定位音频问题根源
• 可进行实时解密和捕获后数据的解密分析
• 原始 RF 频谱视图有助于识别 2.4 GHz ISM 频段中潜在的 RF 冲突
• 可选配电池组满足现场应用需求
• Excursion 模式采集，支持脱离PC，单键操作捕获数据
• 手动与自动增益控制，轻松适配各类测试环境
• 对蓝牙通道探测的早期访问支持，包括实时通道违规检测
• 支持低速率无线个人区域网络 (LR-WPAN)，如 Matter 和 Thread 协议
• 通过以太网进行主机通信以进行远程捕获
• 协议和配置文件等的最新解码
• 全面支持已发布的所有蓝牙配置文件与协议，并提供预发布功能的早期访问权限
• 使用扩展的 API接口，可以实现这些测试流程自动化

产品详情

蓝牙协议分析仪Frontline X500e概述

蓝牙协议分析仪Frontline X500e的主要功能：

• 高性能协议测试解决方案，提供高精度捕获性能
• 一体化解决方案，可同步实现蓝牙（BR/EDR）、低功耗蓝牙（BLE6.0)、802.11be、802.15.4及有线技术的时序关联捕获
• 强大的Wi-Fi覆盖范围：
* 支持Wi-Fi 7与MLO（802.11be 2x2 MU-MIMO）
* 支持Wi-Fi 6/6E（802.11ax 2x2 MU-MIMO）
* 支持Wi-Fi 1-5（802.11a/b/g/n/ac，支持2x2 MIMO）
• 搭载两路独立蓝牙射频系统，实现卓越的捕获性能
• 同步双Wi-Fi信道捕获，支持多接入点连接追踪
• 通过高度可配置的POD实现逻辑分析，最多支持3个8通道POD扩展至24通道
• 支持HCI USB、HCI SPI、HCI UART（H4/H5/BCSP及WCI-2）及Audio I2S的捕获与解码
• 兼容Teledyne LeCroy全系列无线协议套件软件
• 集成蓝牙音频专家系统，快速定位音频问题根源
• 可进行实时解密和捕获后数据的解密分析
• 原始 RF 频谱视图有助于识别 2.4 GHz ISM 频段中潜在的 RF 冲突
• 可选配电池组满足现场应用需求
• Excursion 模式采集，支持脱离PC，单键操作捕获数据
• 手动与自动增益控制，轻松适配各类测试环境
• 对蓝牙通道探测的早期访问支持，包括实时通道违规检测
• 支持低速率无线个人区域网络 (LR-WPAN)，如 Matter 和 Thread 协议
• 通过以太网进行主机通信以进行远程捕获
• 协议和配置文件等的最新解码
• 全面支持已发布的所有蓝牙配置文件与协议，并提供预发布功能的早期访问权限
• 使用扩展的 API接口，可以实现这些测试流程自动化

蓝牙协议分析仪Frontline X500e是适合各类蓝牙分析工作的正确工具：

蓝牙协议分析仪X500e是业界通用的蓝牙分析工具，不仅支持所有已发布和即将推出的蓝牙 BR/EDR 和低功耗规范，还支持基于 802.15.4 的协议的Matter 和 Thread等协议，并涵盖支持最新的带有MLO的 Wi-Fi 7技术，蓝牙协议分析仪X500e将 Wi-Fi 技术扩展到 6GHz ISM 频段。凭借射频频谱分析、网格分析、24 通道逻辑分析支持和蓝牙天线分集功能，蓝牙协议分析仪X500e是适合各类无线分析工作的工具。

蓝牙协议分析仪X500e配备了“漫游模式”，用户仅需单键触发即可实现全频段空口数据捕获，无需连接任何 PC。该系统还使用专属的 CATC 同步连接技术和 CrossSync 软件，支持与其他先进的 Teledyne LeCroy 协议分析仪，进行时间同步联动的协同捕获操作。

蓝牙协议分析仪X500e的集成蓝牙音频专家系统，是市场上较先进的将音频分析与蓝牙协议分析深度融合的分析工具，使开发人员能够快速查明各种应用中与蓝牙协议相关的音频问题的根本原因，包括最新的低功耗音频（LE Audio）和蓝牙广播音频（ Auracast™）。

蓝牙协议分析仪Frontline X500e的音频分析Pod和逻辑分析Pod：

蓝牙协议分析仪X500e的音频分析Pod与逻辑分析Pod可精准测量系统总延迟，包括传输延迟、呈现延迟及音频处理延迟。这些是开发新一代低功耗蓝牙音频设备的关键指标。该测量能力同样适用于蓝牙经典（Bluetooth®Classic）设备，为各类蓝牙音频技术提供广泛适配性。

蓝牙协议分析仪Frontline X500e的频谱分析功能：

蓝牙协议分析仪X500e的频谱分析功能在无线协议套件软件中提供整个 2.4GHz ISM 频段的 RF 热图。用户可通过该功能，在测试环境中捕获和查看与时间同步的叠加在射频能量图谱上的无线数据包。当用户将鼠标悬停在捕获的射频能量区域时，系统会实时显示信号强度 (RSSI)。通过这些数据，用户可在多技术共存视图中清晰观测不同技术标准的协同运行状态。

频谱分析功能和共存视图相辅相成，既能帮助用户能够精准识别 RF 干扰问题，又可深入了解无线设备如何在拥挤的 2.4GHz ISM 频段中有效运行。

蓝牙协议分析仪Frontline X500e的无线协议套件：

Teledyne LeCroy 的无线协议套件结合了 Frontline系列数十年的协议分析经验和最新的协议规范支持，采用简化的界面，将所有分析工具集成到一个可靠的软件框架中，该框架可以根据用户的工作习惯和评估信息的方式进行个性化调整。结合Teledyne LeCroy 特有的便携式和可配置无线协议分析仪系列，无线协议套件可为使用 2.4GHz ISM 频段技术的人提供流畅的软件体验。

蓝牙协议分析软件可随意调整窗体布局，视图包括以下：

• 摘要面板
• 数据包解码
• 原始数据面板
• 多协议共存视图
• 时序分析
• 吞吐量/利用率统计
• 误包率分析
• 经典（BR/EDR ）和低功耗（BLE）时序视图
• 统计信息面板
• 消息流程图
• 蓝牙音频专家系统

蓝牙协议分析仪Frontline的产品比较：

产品比较	Frontline X240	Frontline X500e
经典蓝牙BR/EDR5.4	*	*
低功耗蓝牙BLE6.0	*	*
蓝牙LE音频/ISOC支持	*	*
蓝牙LE(信道探测)	*	*
蓝牙双模	*	*
Wi-Fi 1-4(802.11a/b/g/n)	3*3	4*4
Wi-Fi 5(802.11ac)	3*3	4*4
Wi-Fi 6/6E(802.11ax)		2*2
Wi-Fi 7(802.11be)		2*2
802.15.4(Matter和Thread)	*	*
高性能射频捕获电路	*	*
射频	1个射频	2个射频
自动增益控制	*	*
共存视图	*(需要通过同步电缆连接多个X240)	*
频谱分析	*	*
音频专家系统(AES)	*	*
漫游模式:无需PC即可使用	*	*
有限逻辑分析通道	16	24
有线HCI UART,USB,SPI,音频I2S捕获和分析	*没有USB	*
触发输入/输出	*	*
无线\HCI\逻辑流量的单一捕获跟踪	*	*
使用BT-SIG认可的BLE一致性测试仪进行操作	平台合作Harmony	平台合作Harmony
与其他测试工具的时间相关分析(使用CrossSync)	*	*
通过以太网捕获	*	*
USB总线供电	*
电池供电	*	*
