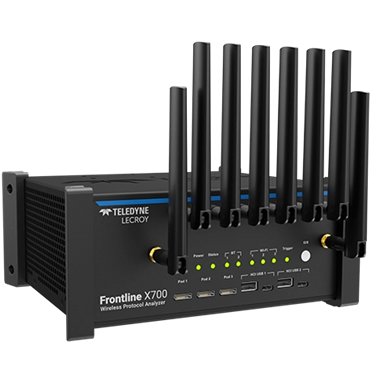

蓝牙协议分析仪Frontline X700是业界用于无线产品开发的较先进的一体化测试解决方案。蓝牙协议分析仪Teledyne LeCroy Frontline X700可以同时捕获2.4/5/6 GHz频段的蓝牙，满足您在不丢失数据包的情况下进行调试。其独特的Wi-Fi 7三频功能允许在任何三个频段上捕获三个Wi-Fi通道，以进行多链路操作（MLO）测试。蓝牙协议分析仪Frontline X700支持最新的Matter、Thread、Zigbee和有线技术的解码，在复杂的多技术环境中提供无与伦比的捕获性能。
重要参数
• 支持蓝牙经典（BR/EDR）、低功耗蓝牙（ISOC、信道探测、HDT）以及高频段新兴蓝牙技术
• 一体化测试解决方案，实现对 2.4 GHz 和 5/6 GHz 频段蓝牙、802.11be、802.15.4 及有线技术的时序关联捕获
• 可在 2.4 GHz ISM 频段进行高达 880MHz 带宽的同步蓝牙捕获，同时覆盖所有 UNII-1/3/4/5 频段，全程无需用户干预
• 配备两个独立的蓝牙射频接口，用于实现天线分集，在 2.4/5/6 GHz 频段提供卓越的捕获性能
• 强大的Wi-Fi覆盖范围：
支持MLO的Wi-Fi 7（802.11be 2x2 MU-MIMO）
支持Wi-Fi 6/6E（802.11ax 2x2 MU-MIMO）
支持Wi-Fi 1-5（802.11a/b/g/n/ac，支持2x2 MIMO）
• 同时捕获三个（3）Wi-Fi 信道，以追踪跨多个接入点或多个信道的连接
• 通过三个 POD 进行捕获和解码，支持三种HCI接口：HCI USB、HCI SPI 和 HCI UART（H4/H5/BCSP 及 WCI-2），以及音频 I2S
• 通过高度用户可配置的 POD 实现逻辑分析，支持三个 8 通道 POD，总计多达 24 个通道
• 配备蓝牙音频专家系统和可选的音频分析套件，用于音频延迟分析和优化
• 支持在线捕获或后期捕获的解密及协议数据分析
• 提供 2.4 GHz 和 5/6 GHz 频段的原始射频频谱视图
• 可配置的自动启动功能
• Excursion 模式采集，支持脱离PC，单键操作捕获数据，内置 128 GB 内存
• 支持手动和自动增益控制，可轻松适应各种测试环境
• 支持所有已发布的蓝牙规范（profile）和协议，并可提前体验预发布的新功能
• 通过丰富的 API 轻松集成到自动化测试设置中
• 支持 Windows、macOS 和 Linux 操作系统，并提供终身软件更新
蓝牙协议分析仪Frontline X700概述
蓝牙协议分析仪Frontline X700是业界用于无线产品开发的较先进的一体化测试解决方案。蓝牙协议分析仪Teledyne LeCroy Frontline X700可以同时捕获2.4/5/6 GHz频段的蓝牙，满足您在不丢失数据包的情况下进行调试。其独特的Wi-Fi 7三频功能允许在任何三个频段上捕获三个Wi-Fi通道，以进行多链路操作（MLO）测试。蓝牙协议分析仪Frontline X700支持最新的Matter、Thread、Zigbee和有线技术的解码，在复杂的多技术环境中提供无与伦比的捕获性能。
蓝牙协议分析仪Frontline X700的主要功能：
• 支持蓝牙经典（BR/EDR）、低功耗蓝牙（ISOC、信道探测、HDT）以及高频段新兴蓝牙技术• 一体化测试解决方案，实现对 2.4 GHz 和 5/6 GHz 频段蓝牙、802.11be、802.15.4 及有线技术的时序关联捕获• 可在 2.4 GHz ISM 频段进行高达 880MHz 带宽的同步蓝牙捕获，同时覆盖所有 UNII-1/3/4/5 频段，全程无需用户干预
• 配备两个独立的蓝牙射频接口，用于实现天线分集，在 2.4/5/6 GHz 频段提供卓越的捕获性能
• 强大的Wi-Fi覆盖范围：
支持MLO的Wi-Fi 7（802.11be 2x2 MU-MIMO）
支持Wi-Fi 6/6E（802.11ax 2x2 MU-MIMO）
支持Wi-Fi 1-5（802.11a/b/g/n/ac，支持2x2 MIMO）
• 同时捕获三个（3）Wi-Fi 信道，以追踪跨多个接入点或多个信道的连接
• 通过三个 POD 进行捕获和解码，支持三种HCI接口：HCI USB、HCI SPI 和 HCI UART（H4/H5/BCSP 及 WCI-2），以及音频 I2S• 通过高度用户可配置的 POD 实现逻辑分析，支持三个 8 通道 POD，总计多达 24 个通道
• 配备蓝牙音频专家系统和可选的音频分析套件，用于音频延迟分析和优化
• 支持在线捕获或后期捕获的解密及协议数据分析
• 提供 2.4 GHz 和 5/6 GHz 频段的原始射频频谱视图
• 可配置的自动启动功能
• Excursion 模式采集，支持脱离PC，单键操作捕获数据，内置 128 GB 内存
• 支持手动和自动增益控制，可轻松适应各种测试环境
• 支持所有已发布的蓝牙规范（profile）和协议，并可提前体验预发布的新功能
• 通过丰富的 API 轻松集成到自动化测试设置中
• 支持 Windows、macOS 和 Linux 操作系统，并提供终身软件更新
蓝牙协议分析仪Frontline X700简化所有频段的下一代蓝牙验证
蓝牙协议分析仪Frontline X700 让下一代蓝牙测试在每个支持的频段上都变得简单直接。通过将分析范围扩展至更高的 5 GHz 和 6 GHz 频段，它为开发人员和 QA 团队提供了评估新兴蓝牙特性和新高频段应用场景所需的可视化。
蓝牙协议分析仪FrontLine X700 全面覆盖 2.4 GHz ISM 频段以及 5/6 GHz UNII 1/3/4/5 频段，能够一次性捕获全部 880 MHz 的蓝牙带宽，提供关于性能、延迟、共存性和互操作性的精准、时间对齐的洞察。先进的射频指标、同步关联和深度数据包分析，为验证下一代蓝牙功能、确保其在日益复杂的射频环境中可靠运行提供了所需的清晰度。
蓝牙协议分析仪Frontline X700更快速地发现并解决Wi-Fi 与蓝牙干扰问题
随着蓝牙与 Wi-Fi 7 并行进入高频段工作，5/6 GHz 频谱正变得越来越拥挤。蓝牙协议分析仪Frontline X700 支持带 MLO 的 Wi-Fi 7（802.11be, 2×2 MU-MIMO）、Wi-Fi 6/6E（802.11ax, 2×2 MU-MIMO）以及所有传统 Wi-Fi 标准，能够与时间同步的蓝牙进行全面的共存分析，为工程师提供跳频、MLO 行为和实时流量交互的统一视图，从而揭示单一协议工具常常忽略的共存问题。
内置的 Wi-Fi 扫描仪可自动配置信道和带宽设置，实现更快速的设置；而数据包截断选项则能在不影响吞吐量、信道利用率和共存测试等高级分析的前提下，减少 Wi-Fi 捕获数据量。这些功能共同消除了盲点，加速了根本原因分析，并提供了对系统级行为的统一理解。
蓝牙协议分析仪Frontline X700消除多协议无线系统中的可见性盲区
在当今日益复杂的无线环境中，全面获取每次交互的、时间对齐的视图极为重要。蓝牙协议分析仪Frontline X700 能够同时在 2.4 GHz 和 5/6 GHz 频段捕获蓝牙流量，并同时捕获 Wi-Fi 7、802.15.4 以及多种有线接口流量，从而提供对多协议系统行为的真正 360 度全方位可视化。
凭借一次最多捕获三个 Wi-Fi 信道的强大能力，工程师可以轻松实时追踪漫游事件、AP切换以及动态信道变化。跨 2.4、5 和 6 GHz 频段的实时原始频谱可视化功能，通过快速暴露影响性能的射频冲突、干扰源和共存问题，加速了故障排查过程。通过将射频、协议和行为洞察整合到一个同步视图中，Frontline X700 消除了盲区，实现了更快速、更准确的系统级调试与验证。
蓝牙协议分析仪Frontline X700揭示射频、主机和音频领域的隐藏问题
蓝牙协议分析仪Frontline X700可以揭示射频、主机和音频领域的隐藏问题，实现全面、端到端地洞察无线系统的每一个层级。Frontline X700支持多达 24 个逻辑通道，并能同时对通过 USB、SPI 和 UART（H4/H5/BCSP/WCI-2）传输的 HCI 数据以及音频 I2S 接口进行解码，使您能够在统一的工作流程中，将射频活动与主机控制器流量、固件行为以及音频信号路径相互关联。
这种跨领域的洞察力让发现时序问题、协议违规、音频故障和集成缺陷变得更加容易，而这些问题仅靠射频分析是无法发现的。工程师可以快速定位根本原因，减少调试周期，并以更高的信心和精度验证复杂的蓝牙、音频及多无线电系统。
蓝牙协议分析仪Frontline X700在复杂射频环境中消除不确定性
即便在最严苛的射频条件下，蓝牙协议分析仪Frontline X700也能实现稳定、高质量的捕获。无论您是在嘈杂、干扰严重的实验室，还是在高度可控的屏蔽室中操作，手动和自动射频增益控制功能都能协同优化信号质量。这种适应性消除了猜测，减少了调整射频设置所花费的时间，并确保了对蓝牙、Wi-Fi 和 802.15.4 流量的准确洞察。工程师可以信赖这款分析仪，它在广泛的实际环境中都能保持稳定性能，保留关键信号细节，并提供可靠结果——非常适合设备启动、共存测试和复杂多无线电验证。
蓝牙协议分析仪Frontline X700通过全面的 API 控制加速自动化测试
蓝牙协议分析仪Frontline X700拥有强大、全栈式的 API 控制，覆盖配置、捕获、分析和导出各个环节，可减少人工操作，加速自动化工作流程。团队能够无缝集成CI 系统，扩展大型回归测试套件，并确保在蓝牙、Wi-Fi 和 802.15.4 测试场景中获得一致、可重复的验证结果。自动化测试通过确定性、脚本驱动的处理方式，带来更快的成果产出、更高的可靠性，并以最小的工程开销实现更高的整体测试覆盖率。该解决方案设计用于可扩展的实验室环境——包括多 DUT 测试平台和大批量回归测试——并支持 Python 及其他常见语言的灵活脚本编写，使其易于集成到 Jenkins、GitLab CI、Azure DevOps 或自定义的自动化框架中。
蓝牙协议分析仪Frontline X700的无线协议套件
Teledyne LeCroy 的无线协议套件结合了 Frontline系列数十年的协议分析经验和最新的协议规范支持，采用简化的界面，将所有分析工具集成到一个可靠的软件框架中，该框架可以根据用户的工作习惯和评估信息的方式进行个性化调整。 结合Teledyne LeCroy 特有的便携式和可配置无线协议分析仪系列，无线协议套件可为使用 2.4GHz ISM 频段技术的人提供流畅的软件体验。

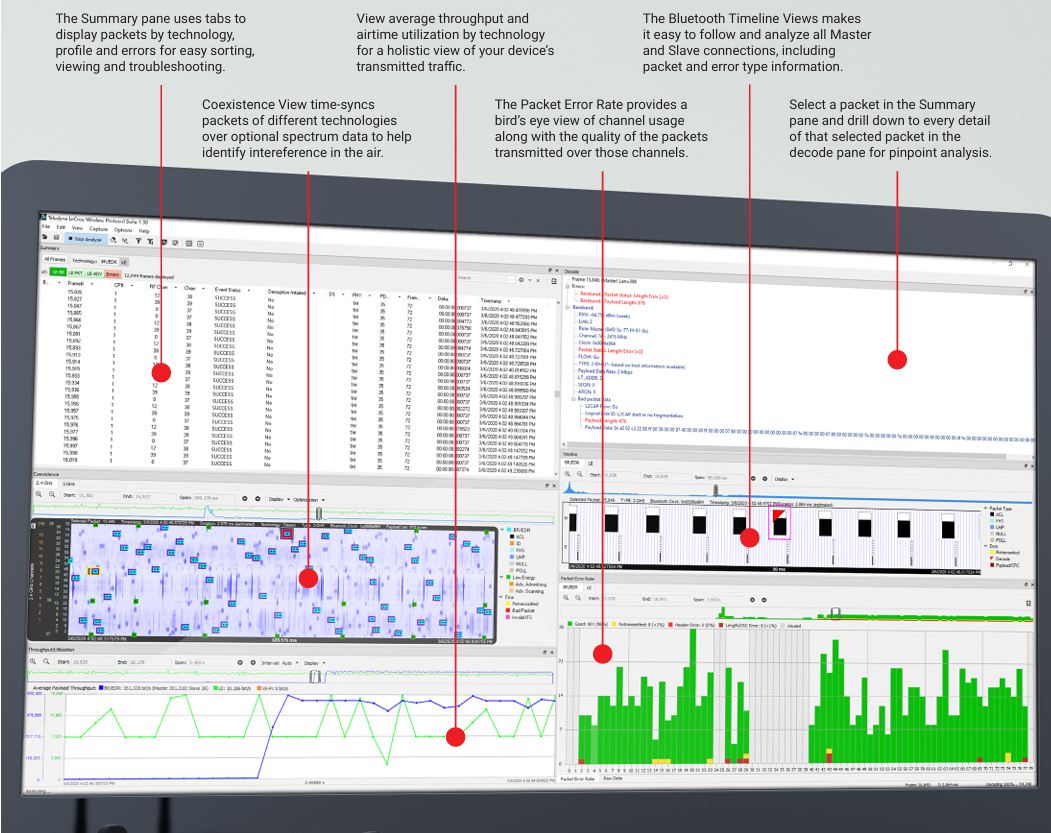

蓝牙协议分析软件可随意调整窗体布局，视图包括以下：
• 摘要面板
• 数据包解码

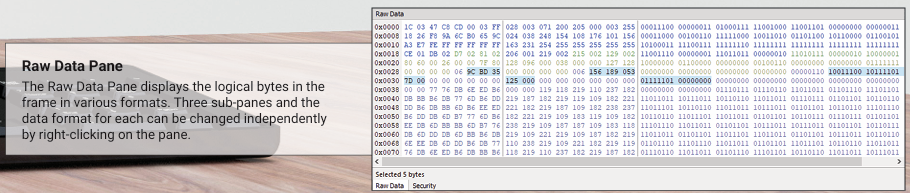

• 原始数据面板
• 多协议共存视图

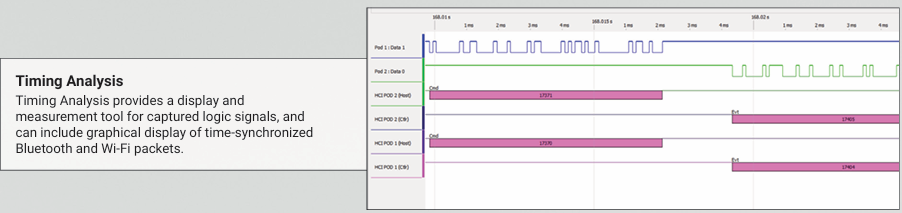

• 时序分析
• 吞吐量/利用率统计
• 误包率分析
• 经典（BR/EDR ）和 低功耗（BLE） 时序视图

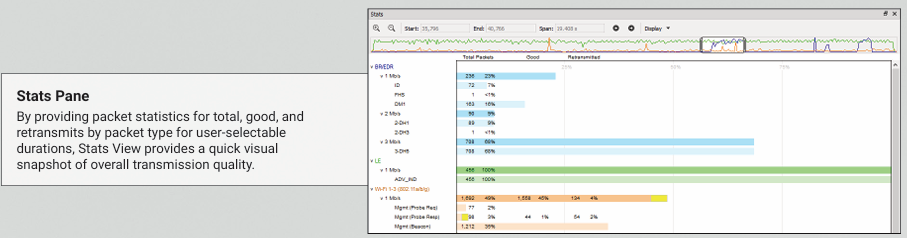

• 统计信息面板

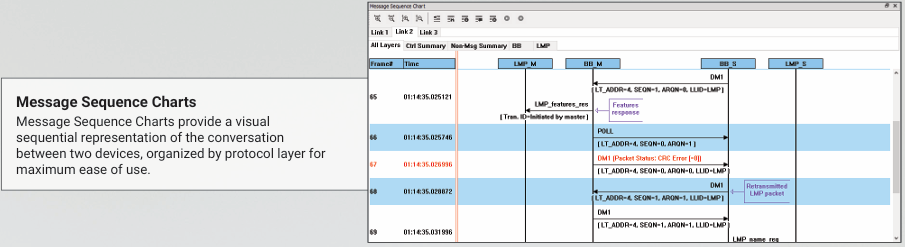

• 消息流程图

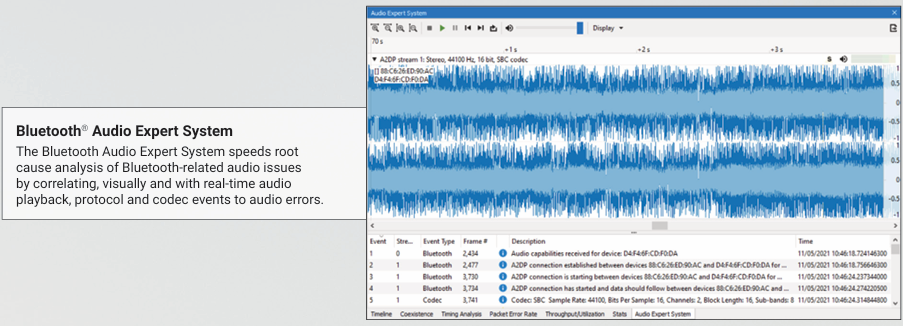

• 蓝牙音频专家系统
蓝牙协议分析仪Frontline X700的技术规格：
• 主机连接
USB 2.0, USB 3.1 Gen 1
以太网 (10, 100, 1000 Mbps)
• Excursion 模式内存
128 GB
• 电源
AC 110V/230V
• 重量与尺寸
5.18 磅 (2.35 公斤)
7.8 x 8.9 x 3.8 英寸 (198 x 227 x 96 毫米)
• SDR 工作频率
BT/802.15.4 ISM 频段: 2395-2485 MHz (80MHz 带宽)
BT U-NII-1 频段: 5150-5250 MHz (100MHz 带宽)
BT U-NII-3 频段: 5725-5850 MHz (125MHz 带宽)
BT U-NII-4 频段: 5850-5925 MHz (75MHz 带宽)
BT U-NII-5 频段: 5925-6425 MHz (500MHz 带宽)
• Wi-Fi 工作频率
802.11 b/g/n: 2.4GHz (20/40MHz 信道带宽)
802.11 a/n/ac/ax: 5GHz (20/40/80/160MHz 信道带宽)
802.11 ax/be: 6GHz (20/40/80/160/320MHz 信道带宽)
• 灵敏度范围
-90dBm 至 +10 dBm
• 支持的解调器
BR/EDR 和 LE (GFSK, π/4DQPSK, 8DPSK)
802.15.4 (OQPSK)
为新兴调制方案设计
• 逻辑分析仪时间戳分辨率
5ns
• 时钟精度
±7 ppm (工作温度 0 ˚C 至 70 ˚C 范围内)
• 工作温度
0° 至 +35°C (32° 至 95°F)
• 湿度
工作: 10% 至 90% RH (非冷凝)
• 支持的操作系统
Windows 10, 11 / macOS / Linux
