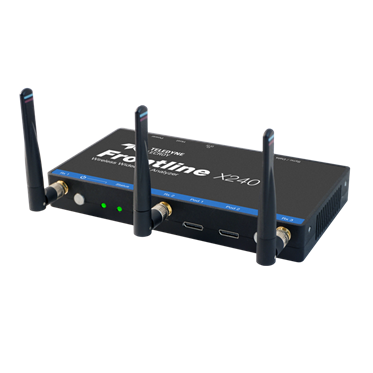

蓝牙协议分析仪Frontline X240

蓝牙协议分析仪Frontline X240可以捕获无线设备之间的通讯数据流，并且可以支持各种无线技术（包括经典蓝牙 Bluetooth BR/EDR，低功耗蓝牙BLE6.0 、Wi-Fi 和 802.15.4）。蓝牙协议分析仪X240与功能强大的 Teledyne LeCroy 无线协议套件软件配合使用，为开发人员提供包括蓝牙协议分析、蓝牙音频分析与频谱分析在内的完整工具集。即使是在颇具挑战性的环境中，蓝牙协议分析仪X240也可以捕获和解码正在开发或调试的无线设备。它集紧凑结构、强劲性能与移动特性于一身，重量仅为 1.5 磅（约0.68千克）！蓝牙协议分析仪X240可以捕获多达 16 个逻辑通道，通过 USB 供电，实现了脱离 PC 的漫游工作模式。无论是实验室环境还是外场测试，蓝牙协议分析仪X240都能完美适配；当您需要进行移动勘测或道路测试时，蓝牙协议分析仪X240更将展现卓越性能

重要参数

• 卓越便携性：采用紧凑型设计，支持USB总线供电并标配车载适配器
• 多协议独立分析：支持蓝牙v6.0、Wi-Fi 5（802.11 a/b/g/n/ac，3x3 MIMO）及802.15.4协议，各协议可独立启用进行针对性分析
• 模块化授权模式：按需选择功能模块：
支持Channel Sounding 的蓝牙低功耗（BLE6.0）
蓝牙经典（BR/EDR）
蓝牙双模（BR/EDR+LE）
Wi-Fi 5（802.11 a/b/g/n/ac，3x3 MIMO）
802.15.4（Zigbee/Thread/Matter）
• 多接口捕获解码：通过两个扩展模块实现HCI UART（H4/H5/BCSP/WCI-2）、SPI及Audio I2S接口的捕获与解码
• 有线信号采集：通过两个高度用户可配置的 8 通道 HCI UART/Logic Pod 进行有线捕获
• 自适应信号调节：手动与自动增益控制，轻松适配各类测试环境
• 音频问题快速诊断：集成蓝牙音频专家系统可快速定位蓝牙协议及音频问题根源，配合音频与逻辑分析模块附件可测量调试音频延迟问题
• 实时事后分析：可进行实时解密和捕获后数据的解密分析
• 全协议栈支持：完整兼容发布规范中的蓝牙配置文件与协议
• Excursion 模式采集：可实现脱离PC，单键操作捕获数据
• 射频干扰分析：通过内置频谱分析功能识别并排查潜在射频冲突
• 前沿mesh技术支持：完整兼容蓝牙mesh组网技术
• 自动化测试集成：使用扩展的 API接口，可以实现这些测试流程自动化
• 高级逻辑分析：集成16通道逻辑分析功能
• 全维度音频分析：模拟与数字I2S音频分析能力
• 终身服务保障：含终身软件更新与技术支持服务

产品详情

蓝牙协议分析仪Frontline X240概述

蓝牙协议分析仪Frontline X240可以捕获无线设备之间的通讯数据流，并且可以支持各种无线技术（包括经典蓝牙 Bluetooth BR/EDR，低功耗蓝牙BLE6.0 、Wi-Fi 和 802.15.4）。蓝牙协议分析仪X240与功能强大的 Teledyne LeCroy 无线协议套件软件配合使用，为开发人员提供包括蓝牙协议分析、蓝牙音频分析与频谱分析在内的完整工具集。
即使是在颇具挑战性的环境中，蓝牙协议分析仪X240也可以捕获和解码正在开发或调试的无线设备。它集紧凑结构、强劲性能与移动特性于一身，重量仅为 1.5 磅（约0.68千克）！蓝牙协议分析仪X240可以捕获多达 16 个逻辑通道，通过 USB 供电，实现了脱离 PC 的漫游工作模式。无论是实验室环境还是外场测试，蓝牙协议分析仪X240都能完美适配；当您需要进行移动勘测或道路测试时，蓝牙协议分析仪X240更将展现卓越性能。

蓝牙协议分析仪Frontline X500e的主要功能：

• 卓越便携性：采用紧凑型设计，支持USB总线供电并标配车载适配器
• 多协议独立分析：支持蓝牙v6.0、Wi-Fi 5（802.11 a/b/g/n/ac，3x3 MIMO）及802.15.4协议，各协议可独立启用进行针对性分析
• 模块化授权模式：按需选择功能模块：
* 支持Channel Sounding 的蓝牙低功耗（BLE6.0）
* 蓝牙经典（BR/EDR）
* 蓝牙双模（BR/EDR+LE）
* Wi-Fi 5（802.11 a/b/g/n/ac，3x3 MIMO）
* 802.15.4（Zigbee/Thread/Matter）
• 多接口捕获解码：通过两个扩展模块实现HCI UART（H4/H5/BCSP/WCI-2）、SPI及Audio I2S接口的捕获与解码
• 有线信号采集：通过两个高度用户可配置的 8 通道 HCI UART/Logic Pod 进行有线捕获
• 自适应信号调节：手动与自动增益控制，轻松适配各类测试环境
• 音频问题快速诊断：集成蓝牙音频专家系统可快速定位蓝牙协议及音频问题根源，配合音频与逻辑分析模块附件可测量调试音频延迟问题
• 实时事后分析：可进行实时解密和捕获后数据的解密分析
• 全协议栈支持：完整兼容发布规范中的蓝牙配置文件与协议
• Excursion 模式采集：可实现脱离PC，单键操作捕获数据
• 射频干扰分析：通过内置频谱分析功能识别并排查潜在射频冲突
• 前沿mesh技术支持：完整兼容蓝牙mesh组网技术
• 自动化测试集成：使用扩展的 API接口，可以实现这些测试流程自动化
• 高级逻辑分析：集成16通道逻辑分析功能
• 全维度音频分析：模拟与数字I2S音频分析能力
• 终身服务保障：含终身软件更新与技术支持服务

蓝牙协议分析仪Frontline X240可实现精准适配，应对多元场景：

蓝牙协议分析仪X240采用创新的模块化授权模式，允许用户为每项工作量身定制一台合适的工具。可以通过不同的授权文件，在X240 激活下列的单一技术（经典蓝牙 BR/EDR、低功耗蓝牙 LE、蓝牙双模、802.11 a/b/g/n 和 ac，或 802.15.4）或这些技术的任意组合，确保获得功能精准匹配需求、拒绝浪费的解决方案。通过CrossSync™同步技术，可将多台X240设备互联，实现同步捕获多种技术，并促进天线分集功能。

蓝牙协议分析仪Frontline X240的灵活机动性：

由于无线应用无处不在，因此测试期间对移动性的需求至关重要。蓝牙协议分析仪X240正是基于这一需求精心设计。 Teledyne LeCroy 将强大的捕获能力浓缩于仅比平装书略大一点的机身中。然而，真正的便携性远不止于小巧体积——蓝牙协议分析仪X240标配车载适配器，可满足移动车载应用需求；当缺乏交流电源时，更能通过USB接口持续供电。当需要实现全移动场景操作时，独有的漫游模式支持用户单键触发全频段空口数据捕获，全程无需连接PC。
• 紧凑结构：190×102×25毫米/0.68千克（7.5×4×1英寸/1.5磅）
• 精准定位：可选择性监测目标设备、微微网及网络拓扑
• 一键启停：单次点击即可启动数据捕获流程
• 灵活分析：支持实时与事后解密分析——在捕获过程中或捕获结束后均可进行数据解密

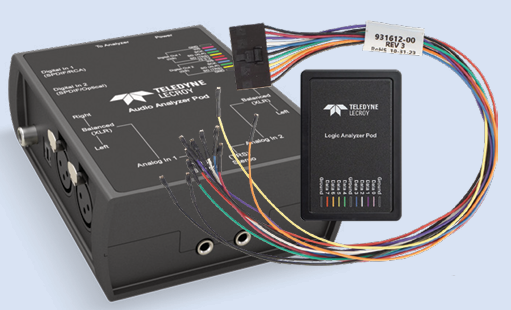

蓝牙协议分析仪Frontline X240的音频分析Pod和逻辑分析Pod：

蓝牙协议分析仪X240的音频分析Pod与逻辑分析Pod可精准测量系统总延迟，包括传输延迟、呈现延迟及音频处理延迟。这些是开发新一代低功耗蓝牙音频设备的关键指标。该测量能力同样适用于蓝牙经典（Bluetooth®Classic）设备，为各类蓝牙音频技术提供广泛适配性。

蓝牙协议分析仪Frontline X240的频谱分析功能：

蓝牙协议分析仪X240的频谱分析功能在无线协议套件软件中提供整个 2.4GHz ISM 频段的 RF 热图。用户可通过该功能，在测试环境中捕获和查看与时间同步的叠加在射频能量图谱上的无线数据包。当用户将鼠标悬停在捕获的射频能量区域时，系统会实时显示信号强度 (RSSI)。通过这些数据，用户可在多技术共存视图中清晰观测不同技术标准的协同运行状态。
频谱分析功能和共存视图相辅相成，既能帮助用户能够精准识别 RF 干扰问题，又可深入了解无线设备如何在拥挤的 2.4GHz ISM 频段中有效运行。

蓝牙协议分析仪Frontline X240的无线协议套件：

Teledyne LeCroy 的无线协议套件结合了 Frontline系列数十年的协议分析经验和最新的协议规范支持，采用简化的界面，将所有分析工具集成到一个可靠的软件框架中，该框架可以根据用户的工作习惯和评估信息的方式进行个性化调整。结合Teledyne LeCroy 特有的便携式和可配置无线协议分析仪系列，无线协议套件可为使用 2.4GHz ISM 频段技术的人提供流畅的软件体验。

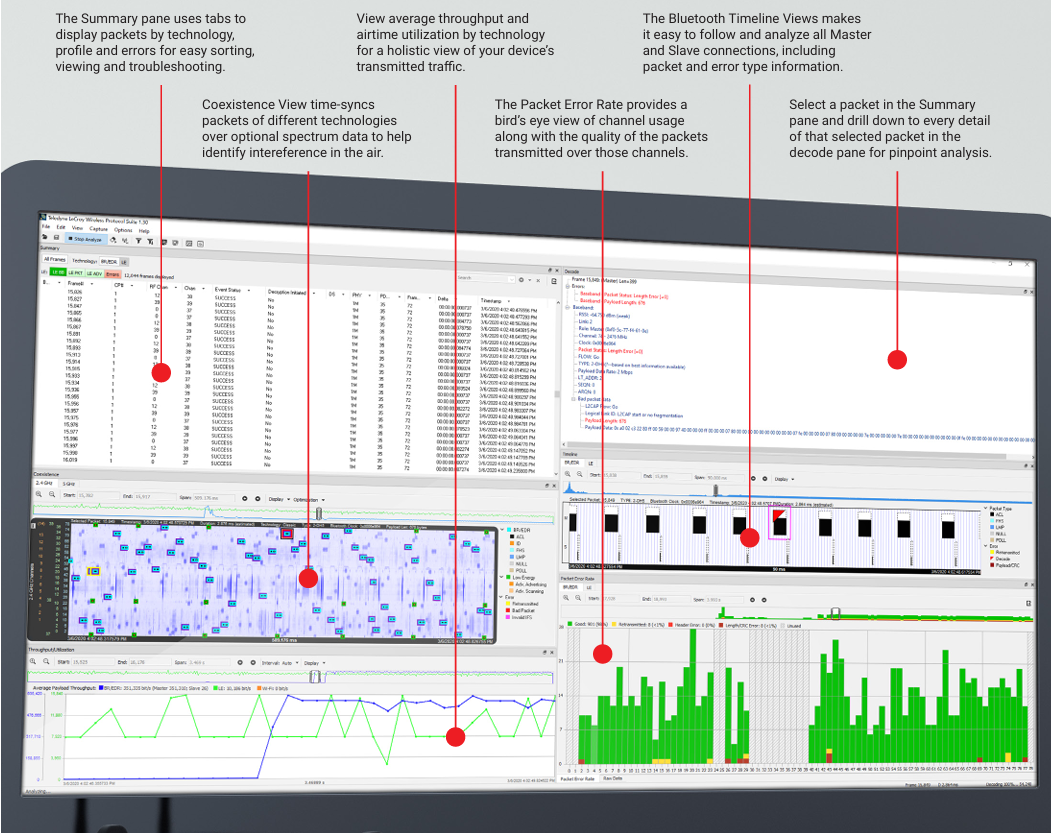

蓝牙协议分析软件可随意调整窗体布局，视图包括以下：

• 摘要面板
• 数据包解码

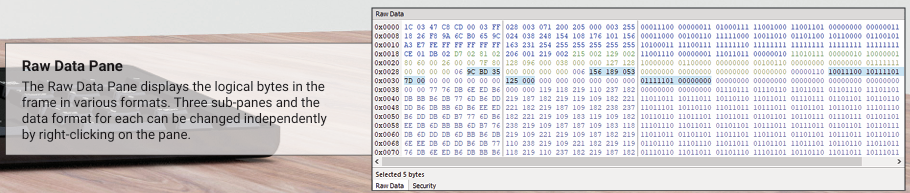

• 原始数据面板
• 多协议共存视图

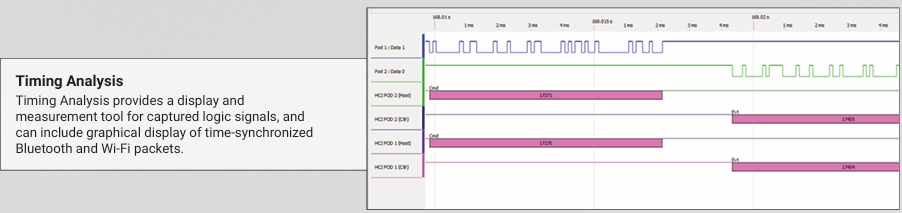

• 时序分析
• 吞吐量/利用率统计
• 误包率分析
• 经典（BR/EDR ）和低功耗（BLE）时序视图

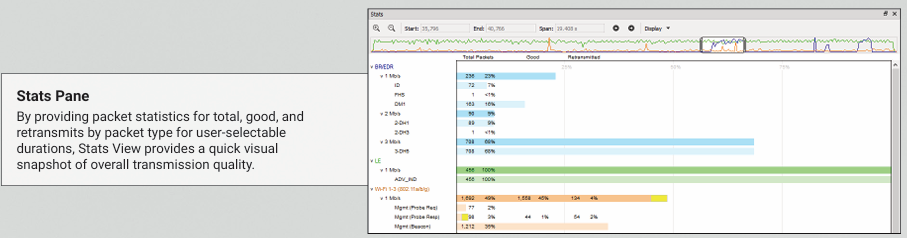

• 统计信息面板

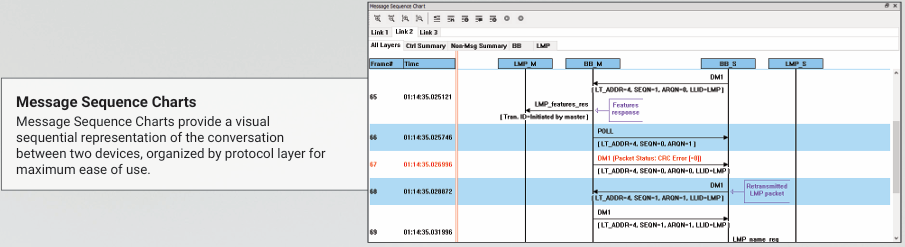

• 消息流程图

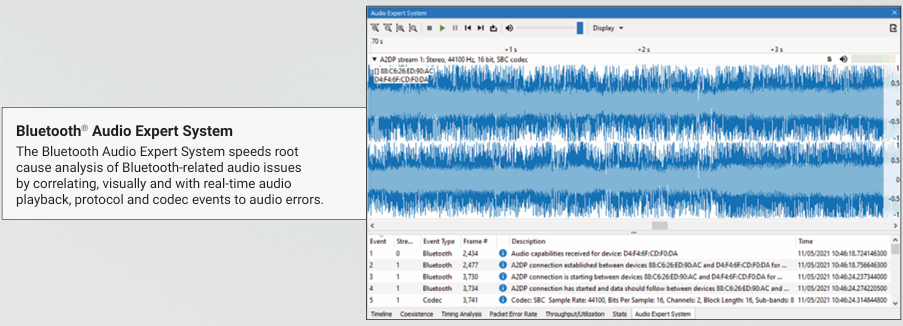

• 蓝牙音频专家系统

蓝牙协议分析仪Frontline的产品比较：

产品比较	Frontline X240	Frontline X500e
经典蓝牙BR/EDR 5.4	*	*
低功耗蓝牙BLE6.0	*	*
蓝牙LE音频/ISOC支持	*	*
蓝牙LE(信道探测)	*	*
蓝牙双模	*	*
Wi-Fi 1-4(802.11a/b/g/n)	3*3	4*4
Wi-Fi 5(802.11ac)	3*3	4*4
Wi-Fi 6/6E(802.11ax)		2*2
Wi-Fi 7(802.11be)		2*2
802.15.4(Matter和Thread)	*	*
高性能射频捕获电路	*	*
射频	1个射频	2个射频
自动增益控制	*	*
共存视图	*(需要通过同步电缆连接多个X240)	*
频谱分析	*	*
音频专家系统(AES)	*	*
漫游模式:无需PC即可使用	*	*
有限逻辑分析通道	16	24
有线HCI UART,USB,SPI,音频I2S捕获和分析	*没有USB	*
触发输入/输出	*	*
无线\HCI\逻辑流量的单一捕获跟踪	*	*
使用BT-SIG认可的BLE一致性测试仪进行操作	平台合作Harmony	平台合作Harmony
与其他测试工具的时间相关分析(使用CrossSync)	*	*
通过以太网捕获	*	*
USB总线供电	*
电池供电	*	*
